Phoenix Contact zásuvkové púzdro na kábel Počet pólov 12 Raster (rozteč): 3.5 mm 1790399 1 ks

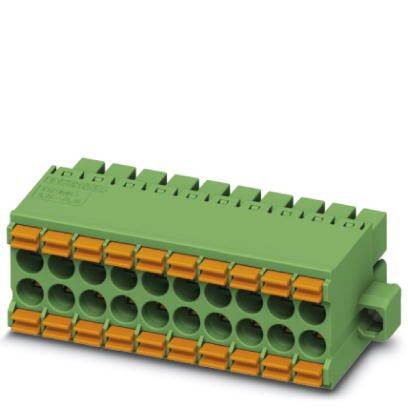

Zelený elektrický konektor s viacerými oranžovými svorkami v dvoch radoch, určený na upevnenie káblov.

Ilustračný obrázok

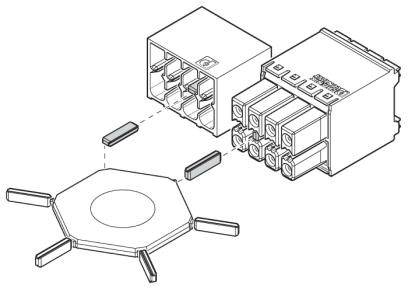

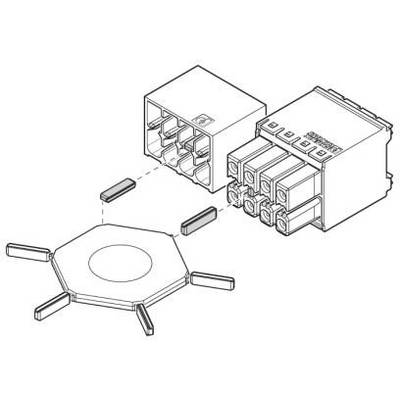

Výkres modulárneho konektorového systému so šesťuholníkovou základnou doskou a dvoma konektormi pripraveným na montáž.

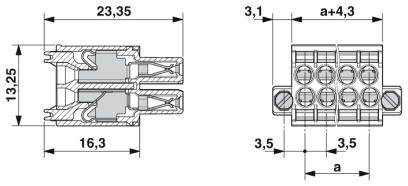

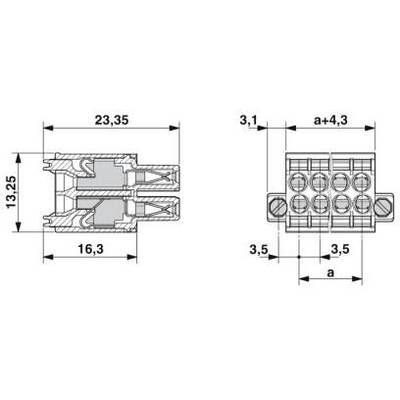

Technický výkres elektrického konektora s rozmermi v milimetroch. Zobrazuje pohľad zhora a priečny rez.

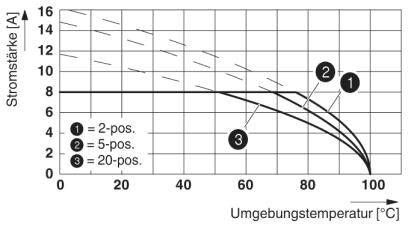

Graf znázorňuje intenzitu prúdu [A] v závislosti od teploty okolia [°C] s tromi krivkami pre 2-, 5- a 20-pólové pripojenia.

1/4

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Št 23. 7.

57 Ks

Počet

Celkom (12,99 € / kus)

12,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 1 ks
Počet riadkov: 2
Počet pólov: 12

Technické parametre

Počet spojení: 24
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON - DFMC 1.5
Zaistenie: skrutková príruba
Počet potenciálov: 24
Konštrukčná výška (výška bez spájkovacieho kolíka): 13,25 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól približne: 3 N.
Ťažná sila na pól približne: 2 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 2

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet pólov: 12

Šírka: 49 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 23.35 x 49 x 13.25 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1790399

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 13.25 mm

Dĺžka: 23.35 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 1,5/12-STF-3,5

Na stiahnutie

Datasheet

Datasheet 2209372 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 12 Raster (rozteč): 3.5 mm 1790399 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209372 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 12 Raster (rozteč): 3.5 mm 1790399 1 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu.

Tento text bol preložený strojovo.
