Ilustračný obrázok

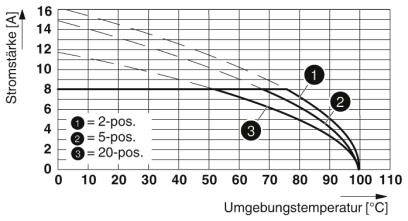

![Graf znázorňuje elektrickú prúdovú intenzitu [A] v závislosti od okolitej teploty [°C] pre 2-, 5- a 20-pólové pripojenia. Šípky ukazujú maximálny prúd.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209380TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Ilustračný obrázok

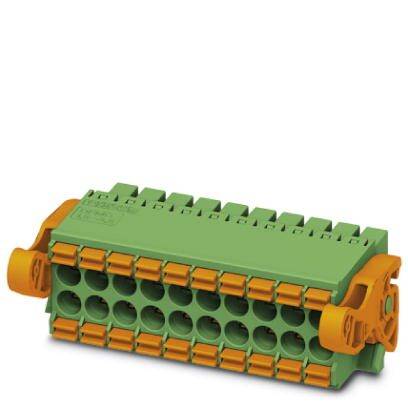

Phoenix Contact zásuvkové púzdro na kábel Počet pólov 13 Raster (rozteč): 3.5 mm 1790593 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zásuvkové púzdro na kábel
Prevedenie
zásuvka
Počet riadkov
2
Raster (rozteč)
3.5 mm
Počet pólov
13
Datasheety: (PDF)
29 Ks
Počet
Celkom (13,99 € / kus)
13,99 €
s DPH
Hlavné benefity
Konektor PCB
- Obsah: 1 ks
- Počet riadkov: 2
- Počet pólov: 13
Technické parametre
- Počet spojení: 26
- Skupina izolačných materiálov: I.
- Menovité impulzné napätie (III / 3): 2,5 kV
- Systém konektorov: MINI COMBICON - DFMC 1.5
- Zamykanie: Páčka na vysunutie zámku a uvoľnenia
- Počet potenciálov: 26
- Konštrukčná výška (výška bez spájkovacieho kolíka): 13,25 mm
- Teplota okolia (zostava): -5 ° C ... 100 °C
- Vkladacia sila na pól približne: 3 N.
- Ťažná sila na pól približne: 2 N.
- Párenie cyklov: 25
- Kategória výrobku
zásuvkové púzdro na kábel
- Prevedenie
zásuvka
- Počet riadkov
2
- Vlastnosti
s pružinovým spojom PUSH-IN
- Raster (rozteč)
3.5 mm
- Počet pólov
13
- Šírka
52.4 mm
- Menovitý prúd
8 A
- Menovitý prúd - filter
8 A
- Obsah
1 ks
- AWG max.
16
- AWG min.
24
- Dĺžka izolácie (max.)
10 mm
- Rozmer.
(d x š x v) 27.79 x 52.4 x 13.25 mm
- Pripojenie
pružinové pripojenie
pružinová svorka
- Číslo výrobcu
1790593
- Farba
zelená
- Izolačný materiál
PA
- Materiál kontaktu
zliatina medi, pozinkovaná
- Finálna úprava kontaktu
cín
- Menovité napätie
160 V
- V
13.25 mm
- Dĺžka
27.79 mm
- Maximálny prierez
1.5 mm²
- Prierez min
0.2 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
DFMC 1,5/13-ST-3,5-LR
Na stiahnutie
Datasheet
Datasheet 2209380 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 13 Raster (rozteč): 3.5 mm 1790593 1 ks
Datasheet 2209380 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 13 Raster (rozteč): 3.5 mm 1790593 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209380 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 13 Raster (rozteč): 3.5 mm 1790593 1 ks
Popis
Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Automatické zamykanie a intuitívne uvoľnenie vďaka farebne odlíšeným ovládacím páčkam zámku a uvoľnenia.
