Phoenix Contact zásuvkové púzdro na kábel Počet pólov 13 Raster (rozteč): 5.08 mm 1826393 1 ks

Zelený elektronický svorkovnicový blok so ôsmimi striebornými skrutkovými svorkami v dvoch radoch. Používa sa pre elektrické prepojenia.

Ilustračný obrázok

Technický výkres svorkovnicového bloku s rozmermi. Vľavo: Výška 15,5 mm, šírka 8,3 mm. Vpravo: Rozteč 5,08 mm, vzdialenosť otvorov 2,54 mm.

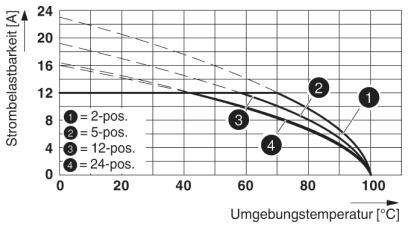

Graf znázorňuje zaťažiteľnosť elektrického prúdu v závislosti od okolitej teploty. Štyri krivky predstavujú 1-, 2-, 3- a 4-pólové vedenia. Zaťažiteľnosť klesá so zvyšujúcou sa teplotou.

1/3

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

5.08 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Št 23. 7.

6 Ks

Počet

Celkom (10,99 € / kus)

10,99 €

s DPH

Už len 6 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 13

Technické parametre

Počet spojení: 13
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: CLASSIC COMBICON
Zamykanie: bez
Počet potenciálov: 13
Konštrukčná výška (výška bez spájkovacieho kolíka): 15,5 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 5.08 mm

Počet pólov: 13

Šírka: 66.04 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 1 ks

AWG max.: 12

AWG min.: 24

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 25.6 x 66.04 x 15.5 mm

Pripojenie: skrutkovací

Rozmery závitu: M3

Číslo výrobcu: 1826393

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 320 V

V: 15.5 mm

Dĺžka: 25.6 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: SMSTB 2,5/13-ST-5,08

Na stiahnutie

Datasheet

Datasheet 2209451 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 13 Raster (rozteč): 5.08 mm 1826393 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209451 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 13 Raster (rozteč): 5.08 mm 1826393 1 ks

Popis

Známy princíp pripojenia umožňuje použitie na celom svete. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Uhlové drôtové pripojenie umožňuje prevádzku a drôtové pripojenie z jedného smeru. Nízke zahrievanie vďaka najvyššej kontaktnej sile.
