Phoenix Contact zásuvkové púzdro na kábel Počet pólov 14 Raster (rozteč): 3.81 mm 1748095 50 ks

Zelený konektor s 16 zásuvkami, vhodný pre elektrické zapojenia v priemyselných aplikáciách.

Ilustračný obrázok

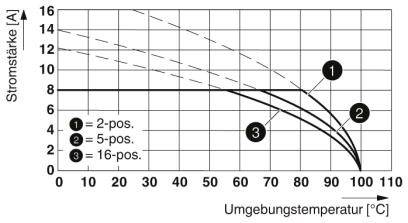

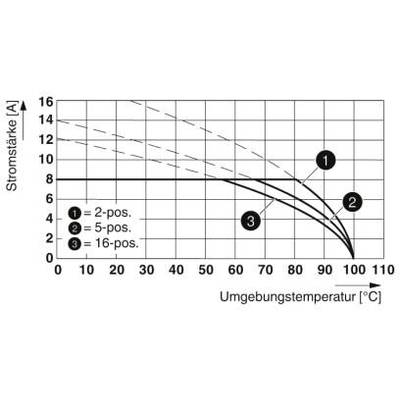

Diagram znázorňujúci súvislosť medzi intenzitou prúdu a okolitou teplotou. Tri krivky reprezentujú rôzne pozície (2, 5, 16).

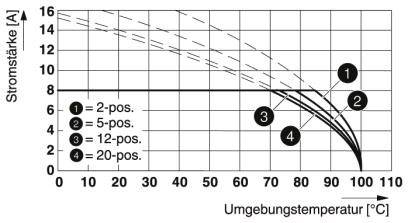

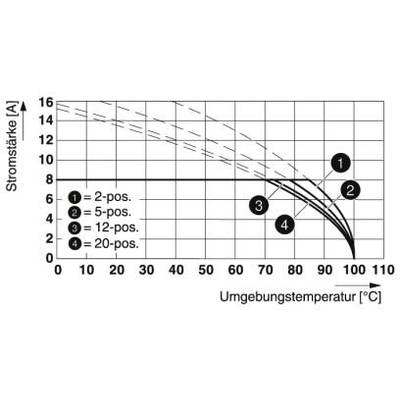

Graf znázorňuje intenzitu prúdu v závislosti od okolitej teploty. Štyri krivky (2, 5, 12, 20 polôh) klesajú so zvyšujúcou sa teplotou.

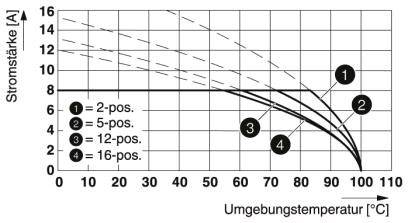

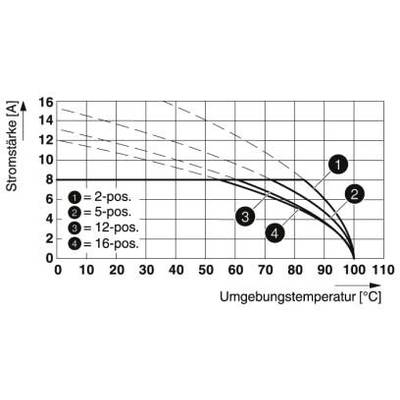

Graf znázorňuje súvislosť medzi intenzitou prúdu v ampéroch a okolitou teplotou v stupňoch Celzia pre rôzne polohy (2-pol., 5-pol., 12-pol., 16-pol.).

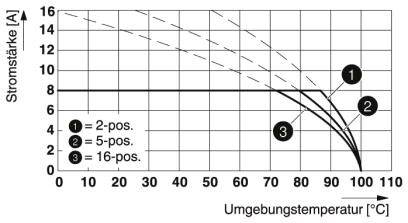

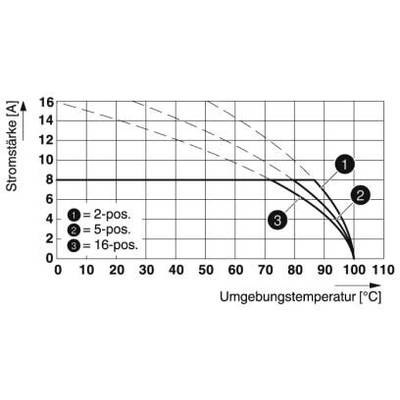

Graf znázorňuje prúd v závislosti od okolitej teploty. Tri krivky pre rôzne polohy: 2-pol., 5-pol., 16-pol. Prudký pokles po 80°C.

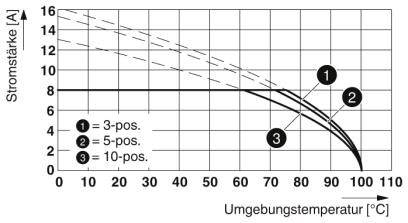

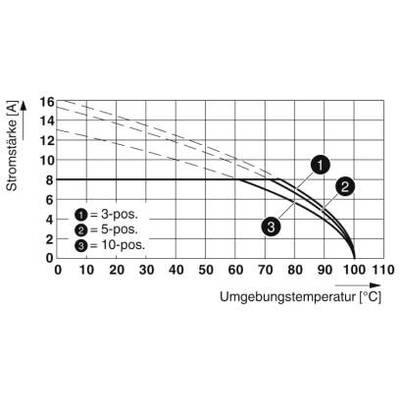

Graf zobrazuje vzťah medzi intenzitou prúdu (A) a okolitou teplotou (°C) s tromi krivkami pre tri rôzne polohy (3-pos., 5-pos., 10-pos.).

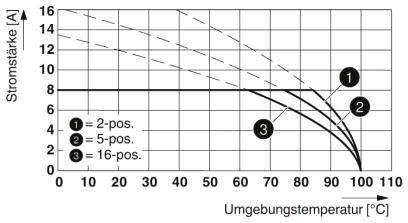

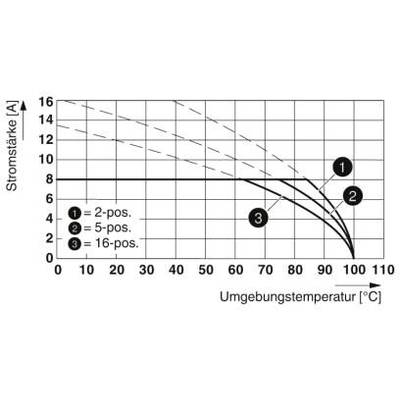

Graf zobrazuje krivky prúdu v závislosti od okolitej teploty pre 2-, 5- a 16-pólové pripojenia. Vyššia teplota znižuje prúdovú zaťažiteľnosť.

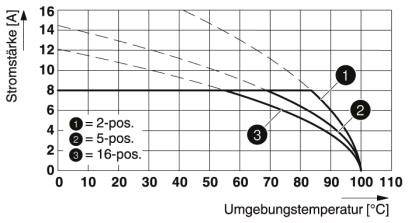

Diagram znázorňuje elektrickú prúdovú intenzitu v ampéroch v závislosti od okolitej teploty v stupňoch Celzia. Sú tu zobrazené tri krivky pre rôzne polohy: 2-pos, 5-pos a 16-pos.

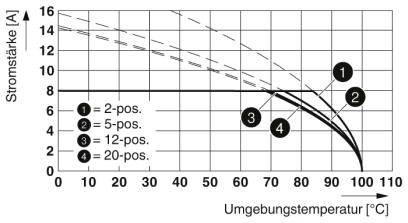

Graf znázorňuje pokles intenzity prúdu (A) so stúpajúcou teplotou (°C) pre 4 polohy: 2-pos., 5-pos., 12-pos. a 20-pos.

1/9

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.81 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

5 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (6,98 € / kus)

349,00 €

s DPH

Doprava zadarmo

Už len 5 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 14

Technické parametre

Počet pripojení: 14
Menovitý prierez: 1,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Zamykanie: bez
Počet potenciálov: 14
Konštrukčná výška (výška bez spájkovacieho kolíka): 7,75 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 5 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.81 mm

Počet pólov: 14

Šírka: 53.78 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 21.9 x 53.78 x 7.75 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1748095

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 7.75 mm

Dĺžka: 21.9 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FMC 1,5/14-ST-3,81

Na stiahnutie

Datasheet

Datasheet 2209321 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 14 Raster (rozteč): 3.81 mm 1748095 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209321 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 14 Raster (rozteč): 3.81 mm 1748095 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Prevádzka a drôtové pripojenie z jedného smeru umožňuje integráciu do prednej časti zariadenia.
