Phoenix Contact zásuvkové púzdro na kábel Počet pólov 16 Raster (rozteč): 3.5 mm 1817372 1 ks

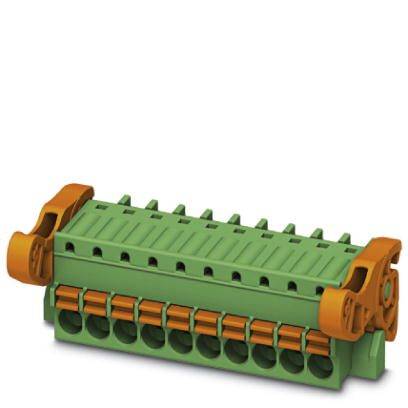

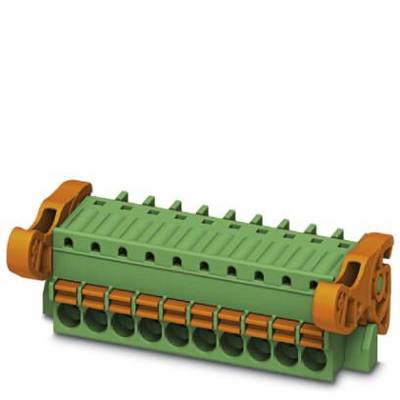

Zelený zásuvný konektor s oranžovými pákami; používaný pre elektrické prepojenia v rozvádzači.

Ilustračný obrázok

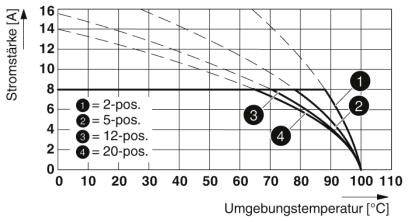

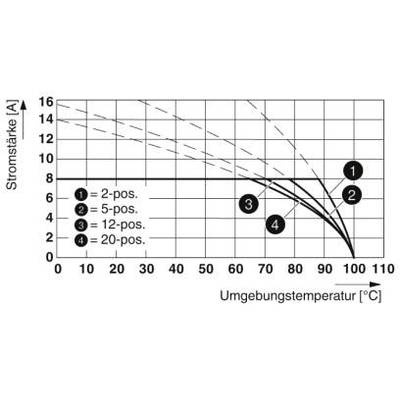

Graf zobrazuje maximálny prúd (A) v závislosti od teploty okolia (°C) pre rôzne polohové značky (2, 5, 12, 20).

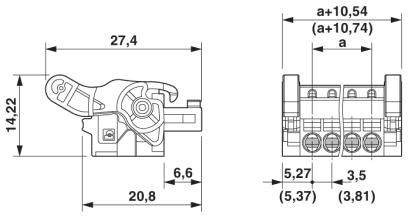

Technický výkres elektrického konektora s rozmermi: šírka 27,4 mm, výška 14,22 mm, hĺbka 20,8 mm, ďalšie detaily označené.

1/3

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Po 3. 8.

6 Ks

Zobraziť alternatívy

Počet

Celkom (17,99 € / kus)

17,99 €

s DPH

Už len 6 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 16

Technické parametre

Počet pripojení: 16
Menovitý prierez: 1,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Zamykanie: Páčka na vysunutie zámku a uvoľnenia
Počet potenciálov: 16
Konštrukčná výška (výška bez spájkovacieho kolíka): 14,22 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 7 N.
Ťažná sila na pól približne: 5 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet pólov: 16

Šírka: 63.04 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 1 ks

AWG max.: 16

AWG min.: 26

Dĺžka izolácie (max.): 9 mm

Rozmer.: (d x š x v) 27.4 x 63.04 x 14.22 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1817372

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 14.22 mm

Dĺžka: 27.4 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FK-MCP 1,5/16-ST-3,5-LR

Na stiahnutie

Datasheet

Datasheet 2209416 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 16 Raster (rozteč): 3.5 mm 1817372 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209416 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 16 Raster (rozteč): 3.5 mm 1817372 1 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Automatické zamykanie a intuitívne uvoľnenie vďaka farebne odlíšeným ovládacím páčkam zámku a uvoľnenia. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.

Tento text bol preložený strojovo.
