Phoenix Contact zásuvkové púzdro na kábel Počet pólov 16 Raster (rozteč): 5.08 mm 1971206 50 ks

Zelený elektrický konektor s ôsmimi skrutkovými svorkami, vhodný pre pripojenie káblov v elektronických obvodoch.

Ilustračný obrázok

Technický výkres konektora s rozmermi: výška 15,5 mm, šírka 8,3 mm, dĺžka 25,6 mm. Skrutkové svorky sú umiestnené v rozostupe 5,08 mm.

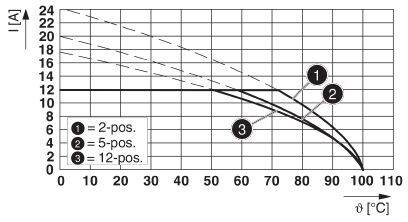

Diagram s krivkami zaťažiteľnosti prúdom v závislosti od teploty pre 2-, 5- a 12-pólové spoje; osi: prúd [A], teplota [°C].

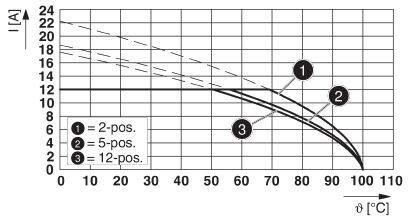

Graf znázorňuje závislosť intenzity prúdu od teploty pre tri polohy spínača (2, 5, 12). Osi: Intenzita prúdu [A], Teplota [°C].

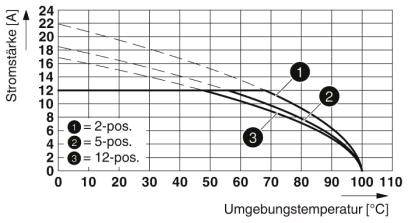

Diagram zobrazuje elektrickú prúdovú intenzitu [A] v závislosti od okolitej teploty [°C]. Tri krivky pre 2-polohové, 5-polohové a 12-polohové relátové riešenia, kde krivky klesajú so zvyšujúcou sa teplotou.

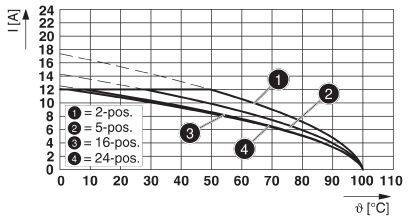

Graf zobrazuje prúd (I) v ampéroch v závislosti od teploty (ϑ) v stupňoch Celzia pre rôzne polohy prepínača: 2-, 5-, 16-, 24-pólové.

Graf zobrazuje elektrickú prúdovú intenzitu v ampéroch (Y-os) v závislosti od okolitej teploty v stupňoch Celzia (X-os) pre 2-, 5- a 12-polohové konfigurácie.

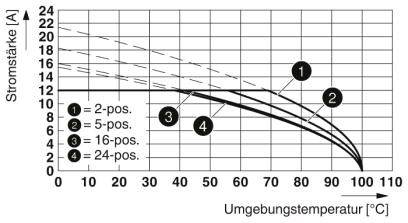

Graf zobrazuje elektrickú prúdovú intenzitu ([A]) v závislosti od okolitej teploty ([°C]), pričom obsahuje štyri krivky pre 2-, 5-, 16- a 24-pólové systémy.

1/8

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

5.08 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

31 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (13,70 € / kus)

685,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 16

Technické parametre

Počet pripojení: 16
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: CLASSIC COMBICON
Zaistenie: skrutková príruba
Počet potenciálov: 16
Konštrukčná výška (výška bez spájkovacieho kolíka): 15,5 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 5.08 mm

Počet pólov: 16

Šírka: 91.44 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

AWG max.: 12

AWG min.: 24

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 25.6 x 91.44 x 15.5 mm

Pripojenie: skrutkovací

Rozmery závitu: M3

Číslo výrobcu: 1971206

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 320 V

V: 15.5 mm

Dĺžka: 25.6 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: SMSTB 2,5/16-STF-5,08

Na stiahnutie

Datasheet

Datasheet 2209555 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 16 Raster (rozteč): 5.08 mm 1971206 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209555 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 16 Raster (rozteč): 5.08 mm 1971206 50 ks

Popis

Známy princíp pripojenia umožňuje použitie na celom svete. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu. Nízke zahrievanie vďaka najvyššej kontaktnej sile. Umožňuje pripojenie dvoch vodičov.

Tento text bol preložený strojovo.
