Phoenix Contact zásuvkové púzdro na kábel Počet pólov 2 Raster (rozteč): 7.62 mm 1718481 50 ks

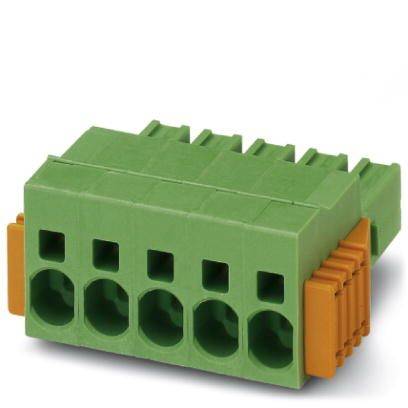

Zelený elektrický konektor s šiestimi otvormi a oranžovými svorkami, určený na prepojenie elektrických vedení.

Ilustračný obrázok

Technický výkres konektora s rozmermi: 38,5 mm dĺžka, 19,8 mm výška. Detailný pohľad s mriežkovým rozstupom 3,81 mm.

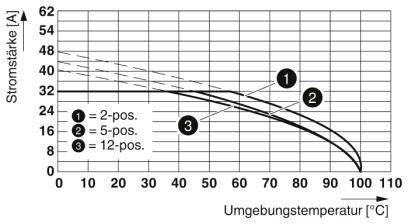

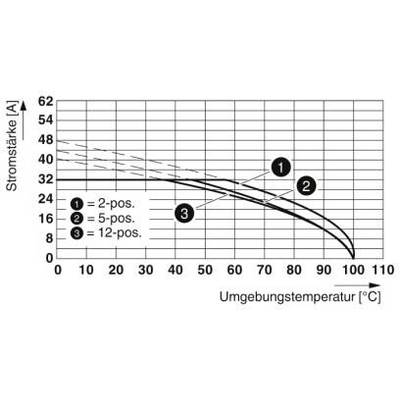

Diagram znázorňuje súvislosť medzi intenzitou prúdu (A) a okolitou teplotou (°C) pre 2, 5 a 12 polôh. Intenzita prúdu klesá so zvyšovaním teploty.

Diagram znázorňuje zástrčku, ktorá je uzamknutá pomocou kliknutia a zaisťovacieho zámku (A) a odomknutá (B). Šípky vyznačujú smer.

1/4

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

7.62 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

169 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,80 € / kus)

139,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 2

Technické parametre

Počet pripojení: 2
Menovitý prierez: 6 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 8 kV
Systém konektorov: POWER COMBICON 5
Zamykanie: Posuvný zámok Click & Lock
Počet potenciálov: 2
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 50

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 7.62 mm

Počet pólov: 2

Šírka: 23.24 mm

Menovitý prúd: 41 A

Menovitý prúd - filter: 41 A

Obsah: 50 ks

AWG max.: 8

AWG min.: 24

Dĺžka izolácie (max.): 15 mm

Rozmer.: (d x š x v) 38.45 x 23.24 x 19.8 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1718481

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 1000 V

V: 19.8 mm

Dĺžka: 38.45 mm

Maximálny prierez: 10 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: SPC 5/ 2-STCL-7,62

Na stiahnutie

Datasheet

Datasheet 2209298 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 2 Raster (rozteč): 7.62 mm 1718481 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209298 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 2 Raster (rozteč): 7.62 mm 1718481 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Koncový priestor otvorený pevným skrutkovačom umožňuje pohodlné pripojenie vodiča. Integrovaná oceľová pružina pre dodatočné zabezpečenie v prípade kolísania teploty a výkonu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Automaticky zamykateľný systém click-and-lock chráni pred neúmyselným oddelením. 600 V UL schválenie s najmenšími rozmermi.
