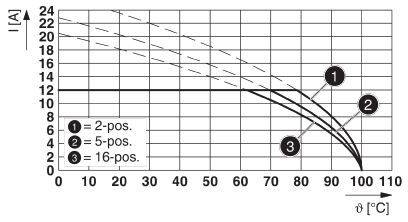

![Diagram intenzity prúdu [A] v závislosti od teploty [°C]. Krivky pre 2, 5 a 16 polôh. Intenzita prúdu klesá so zvyšujúcou sa teplotou.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209387TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

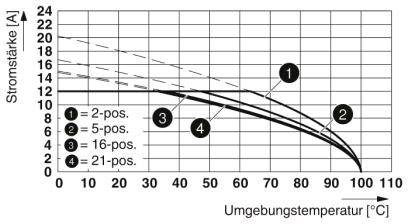

![Graf zobrazuje intenzitu prúdu [A] v závislosti od teploty okolia [°C] pre rôzne pozície (1 až 4). Trend: klesajúca intenzita prúdu so zvyšujúcou sa teplotou.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209387TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

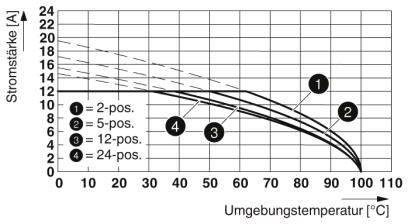

![Graf znázorňuje elektrickú prúdovú silu [A] v závislosti od teploty okolia [°C]. Krivky pre 2-, 5-, 12- a 24-polohové konfigurácie. Prúdová sila klesá so zvyšujúcou sa teplotou.](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002209387TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Ilustračný obrázok

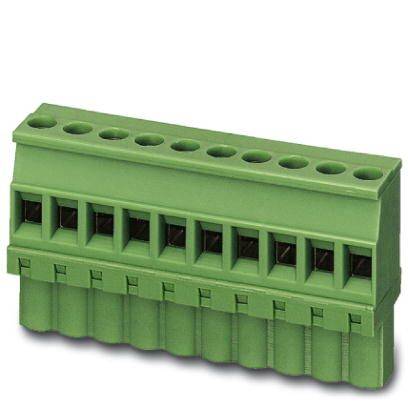

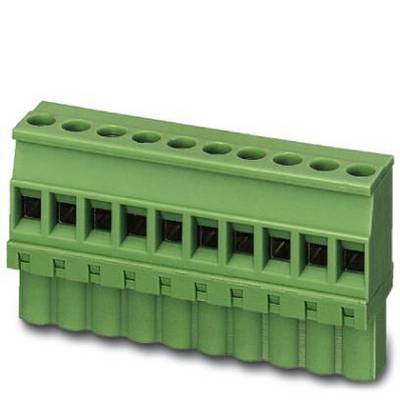

Phoenix Contact zásuvkové púzdro na kábel Počet pólov 22 Raster (rozteč): 5 mm 1792728 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zásuvkové púzdro na kábel
Prevedenie
zásuvka
Počet riadkov
1
Raster (rozteč)
5 mm
Počet pólov
22
Datasheety: (PDF)
37 Ks
Počet
Celkom (13,99 € / kus)
13,99 €
s DPH
Hlavné benefity
Konektor PCB
- Obsah: 1 ks
- Počet riadkov: 1
- Počet pólov: 22
Technické parametre
- Počet spojení: 22
- Menovitý prierez: 2,5 mm²
- Skupina izolačných materiálov: I.
- Menovité impulzné napätie (III / 3): 4 kV
- Systém konektorov: CLASSIC COMBICON
- Zamykanie: bez
- Počet potenciálov: 22
- Konštrukčná výška (výška bez spájkovacieho kolíka): 26 mm
- Teplota okolia (zostava): -5 ° C ... 100 °C
- Vkladacia sila na pól cca: 8 N.
- Ťažná sila na pól približne: 6 N.
- Párenie cyklov: 25
- Kategória výrobku
zásuvkové púzdro na kábel
- Prevedenie
zásuvka
- Počet riadkov
1
- Vlastnosti
s ťahovým puzdrom
- Raster (rozteč)
5 mm
- Počet pólov
22
- Šírka
110 mm
- Menovitý prúd
12 A
- Menovitý prúd - filter
12 A
- Obsah
1 ks
- AWG max.
12
- AWG min.
24
- Dĺžka izolácie (max.)
7 mm
- Rozmer.
(d x š x v) 12.5 x 110 x 26 mm
- Pripojenie
skrutkovací
- Rozmery závitu
M3
- Číslo výrobcu
1792728
- Farba
zelená
- Izolačný materiál
PA
- Materiál kontaktu
zliatina medi, pozinkovaná
- Finálna úprava kontaktu
cín
- Menovité napätie
320 V
- V
26 mm
- Dĺžka
12.5 mm
- Maximálny prierez
2.5 mm²
- Prierez min
0.2 mm²
- Max. teplota
+100 °C
- Min. teplota
-40 °C
- Typ
MVSTBW 2,5/22-ST
Na stiahnutie
Datasheet
Datasheet 2209387 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 22 Raster (rozteč): 5 mm 1792728 1 ks
Datasheet 2209387 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 22 Raster (rozteč): 5 mm 1792728 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2209387 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 22 Raster (rozteč): 5 mm 1792728 1 ks
Popis
Známy princíp pripojenia umožňuje použitie na celom svete. Umožňuje pripojenie dvoch vodičov. Nízke zahrievanie vďaka najvyššej kontaktnej sile.
