Phoenix Contact zásuvkové púzdro na kábel Počet pólov 24 Raster (rozteč): 5.08 mm 1714498 50 ks

Zelený elektrický svorkovnicový blok s oranžovými konektormi, 12 pripojovacích možností, určený pre priemyselné zapojenia.

Ilustračný obrázok

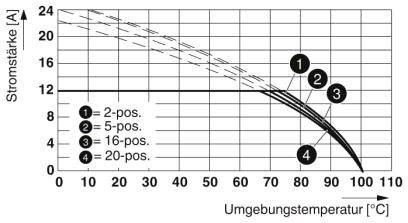

Graf znázorňuje prúd [A] v závislosti od okolitej teploty [°C]. Štyri krivky vyznačujú 2-, 5-, 16- a 20-pólové nastavenia, klesajúce v rozmedzí 40-90°C.

Technický výkres elektrického konektora s rozmermi: 25,6 mm x 15 mm, rozstup pinov 5,08 mm.

Diagram znázorňuje prúd [A] v závislosti od teploty okolia [°C] s krivkami pre 2 až 20 polôh. Prúd klesá so stúpajúcou teplotou.

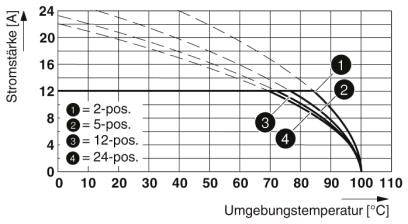

Diagram prúdu [A] v závislosti od teploty okolia [°C] pre 2-, 5-, 12- a 24-pólové pripojenia, znázorňujúci klesajúce krivky.

1/5

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

5.08 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Po 14. 9.

4 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (14,50 € / kus)

725,00 €

s DPH

Doprava zadarmo

Už len 4 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektorová časť

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 24

Technické parametre

Počet spojení: 24
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: CLASSIC COMBICON
Zaistenie: skrutková príruba
Počet potenciálov: 24
Konštrukčná výška (výška bez spájkovacieho kolíka): 15 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 7 N.
Ťažná sila na pól približne: 7 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 5.08 mm

Počet pólov: 24

Šírka: 132.02 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

AWG max.: 12

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 25.73 x 132.02 x 15 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1714498

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 320 V

V: 15 mm

Dĺžka: 25.73 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FKC 2,5/24-STF-5,08

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209294 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 24 Raster (rozteč): 5.08 mm 1714498 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209294 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 24 Raster (rozteč): 5.08 mm 1714498 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu. Možno kombinovať s rodinou MSTB 2.5.

Tento text bol preložený strojovo.
