Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 2.5 mm 1015463 250 ks

Biely trojpólový konektor s bočnými úchytmi a označením na hornej strane.

Ilustračný obrázok

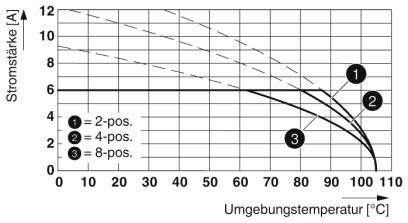

Graf znázorňuje intenzitu prúdu v závislosti od okolitej teploty pre rôzne polohy: 2-pol, 4-pol, 8-pol. Zobrazuje klesajúce krivky.

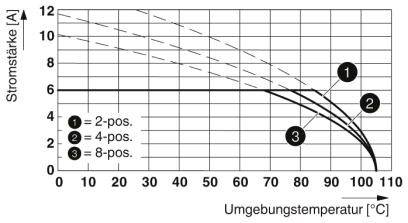

Graf znázorňuje krivky zníženia prúdovej záťaže (derating) pre rôzne polohy (2, 4, 8) v závislosti od teploty okolia.

1/3

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

2.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

13 Set(y)

Počet (Veľkosť balenia 250 ks)

Set(y)

Celkom (0,34 € / kus)

85,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 250 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Počet pripojení: 3
Menovitý prierez: 0,75 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: COMBICON COMPACT PTSM
Počet potenciálov: 3
Konštrukčná výška (výška bez spájkovacieho kolíka): 3,9 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól približne: 3 N.
Ťažná sila na pól približne: 2 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Raster (rozteč): 2.5 mm

Počet pólov: 3

Šírka: 26.96 mm

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Obsah: 250 ks

AWG max.: 18

AWG min.: 26

Dĺžka izolácie (max.): 4.5 mm

Rozmer.: (d x š x v) 16.2 x 26.96 x 3.9 mm

Pripojenie: krimpovanie

Číslo výrobcu: 1015463

Farba: biela

Izolačný materiál: PA

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 3.9 mm

Dĺžka: 16.2 mm

Maximálny prierez: 0.75 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: PTCM 0,5/ 3-PL-2,5 WH

Na stiahnutie

Datasheet

Datasheet 2208951 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 2.5 mm 1015463 250 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2208951 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 2.5 mm 1015463 250 ks

Popis

Biela verzia: farebne stabilná pri spájkovaní aj pri použití. Vysoká prúdová zaťažiteľnosť 6 A s veľmi malými rozmermi. Intuitívne ovládaný zámok chráni pred neúmyselným oddelením. Lacné pripojenie zvlnených vodičov vo veľkom množstve. Nástroje na manuálne a automatické krimpovanie sú voliteľne k dispozícii.
