Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 2.54 mm 1844581 100 ks

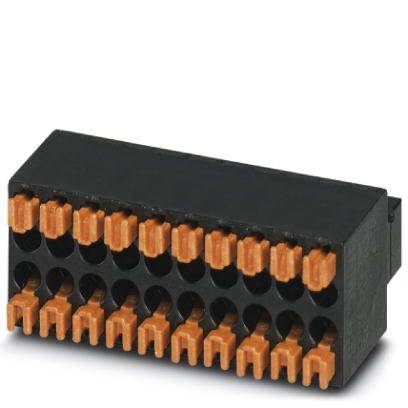

Čierny blok konektorov s viacerými radmi hnedých kovových kontaktov, vhodný pre elektrické pripojenie v technických aplikáciách.

Ilustračný obrázok

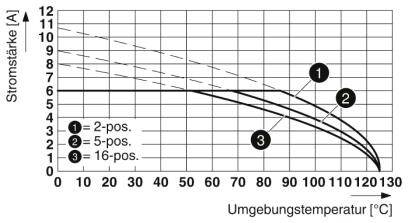

Graf znázorňuje vzťah medzi intenzitou prúdu v ampéroch (os y) a okolitou teplotou v stupňoch Celzia (os x). Tri krivky pre 2-, 5- a 16-pólové prepojenia ilustrujú pokles prúdu so zvyšujúcou sa teplotou.

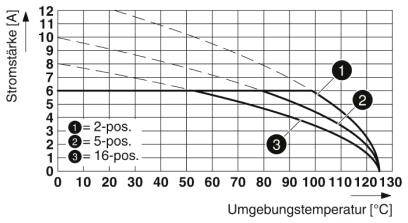

Graf znázorňuje vzťah medzi intenzitou prúdu a okolitou teplotou s tromi krivkami pre 2-polohový, 5-polohový a 16-polohový systém.

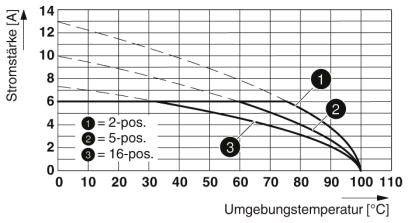

Graf ukazuje vplyv teploty prostredia na intenzitu prúdu pre 2-, 5- a 16-pólové systémy. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

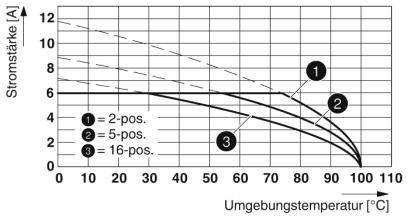

Graf znázorňuje intenzitu prúdu [A] v závislosti od teploty prostredia [°C] pre 2-, 5- a 16-kolíkové konektory. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

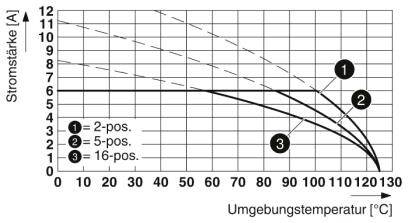

Graf znázorňuje elektrickú prúdovú intenzitu v závislosti od okolitej teploty. Tri krivky: '1 = 2-pol.', '2 = 5-pol.', '3 = 16-pol.' Pokles prúdu pri vyššej teplote.

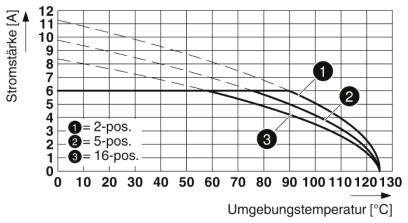

Graf znázorňuje elektrickú prúdovú intenzitu (A) v závislosti od okolitej teploty (°C) s tromi krivkami: 2-pos, 5-pos, 16-pos. Krivky klesajú so zvyšujúcou sa teplotou.

1/7

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

2.54 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Ut 13. 10.

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (2,76 € / kus)

275,61 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 100 ks
Počet riadkov: 2
Počet pólov: 3

Technické parametre

Počet pripojení: 6
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MICRO COMBICON - DFMC 0,5
Zamykanie: bez
Počet potenciálov: 6
Konštrukčná výška (výška bez spájkovacieho kolíka): 10,5 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 2 N.
Ťažná sila na pól približne: 1 N.
Párovacie cykly: 100

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 2

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 2.54 mm

Počet pólov: 3

Šírka: 8.12 mm

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Obsah: 100 ks

AWG max.: 20

AWG min.: 26

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 15.85 x 8.12 x 10.5 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1844581

Farba: čierna

Izolačný materiál: LCP

Materiál kontaktu: zliatina medi, pozlátená

Finálna úprava kontaktu: zlato

Menovité napätie: 160 V

V: 10.5 mm

Dĺžka: 15.85 mm

Maximálny prierez: 0.5 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 0,5/ 3-ST-2,54

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209471 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 2.54 mm 1844581 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209471 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 2.54 mm 1844581 100 ks

Popis

Pozlátené kontaktné body zaisťujú dlhodobo stabilnú kvalitu prenosu. Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru.
