Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 5.08 mm 1971073 50 ks

Zelený elektrický konektor s ôsmimi skrutkovými svorkami, vhodný na bezpečné prepojenie káblov v elektrických obvodoch.

Ilustračný obrázok

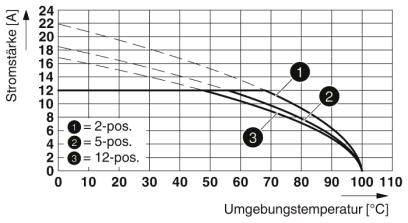

Graf znázorňuje elektrickú prúdovú intenzitu [A] v závislosti od okolitej teploty [°C] pre 2-, 5- a 12-pólové spoje. Prúd klesá so zvyšovaním teploty.

Technický výkres konektora: Rozmery sú 25,6 mm x 15,5 mm; rozstup pinov 5,08 mm. Zobrazený pohľad z boku a spredu.

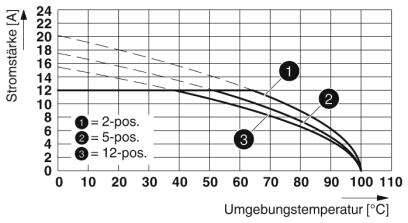

Graf znázorňuje elektrickú prúdovú intenzitu (A) v závislosti od teploty prostredia (°C). Línie pre 2, 5 a 12 polôh. Prúdová intenzita klesá so zvyšovaním teploty.

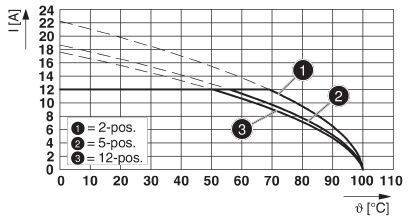

Diagram s priebehmi kriviek poistky. Osi: Prúd [A] a Teplota [°C]. Tri krivky: '2-pol.', '5-pol.', '12-pol.' zobrazujú obmedzenie prúdu.

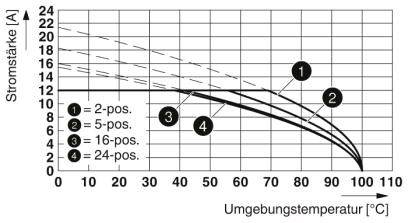

Graf znázorňuje elektický prúd v závislosti od okolitej teploty. Štyri krivky pre rôzne polohy: '2-pos.', '5-pos.', '16-pos.', '24-pos.'. Elektrický prúd klesá so zvyšujúcou sa teplotou.

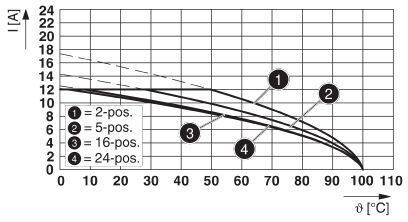

Graf znázorňuje hodnoty prúdu (I v A) v závislosti od teploty (θ v °C) pre rôzne pozície (2, 5, 16, 24). Prúd klesá so zvyšovaním teploty.

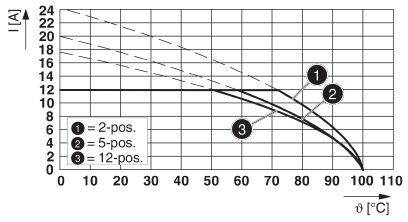

Graf zobrazuje prúd (I) v závislosti od teploty (ϑ). Rôzne krivky pre 2-, 5- a 12-polohové zapojenie v rozsahu 20-100°C.

1/8

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

5.08 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

17 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,80 € / kus)

139,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Počet pripojení: 3
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: CLASSIC COMBICON
Zaistenie: skrutková príruba
Počet potenciálov: 3
Konštrukčná výška (výška bez spájkovacieho kolíka): 15,5 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 5.08 mm

Počet pólov: 3

Šírka: 25.4 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

AWG max.: 12

AWG min.: 24

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 25.6 x 25.4 x 15.5 mm

Pripojenie: skrutkovací

Rozmery závitu: M3

Číslo výrobcu: 1971073

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 320 V

V: 15.5 mm

Dĺžka: 25.6 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: SMSTB 2,5/ 3-STF-5,08

Na stiahnutie

Datasheet

Datasheet 2209554 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 5.08 mm 1971073 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209554 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 5.08 mm 1971073 50 ks

Popis

Známy princíp pripojenia umožňuje použitie na celom svete. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu. Nízke zahrievanie vďaka najvyššej kontaktnej sile. Umožňuje pripojenie dvoch vodičov.

Tento text bol preložený strojovo.
