Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 5 mm 1725510 250 ks

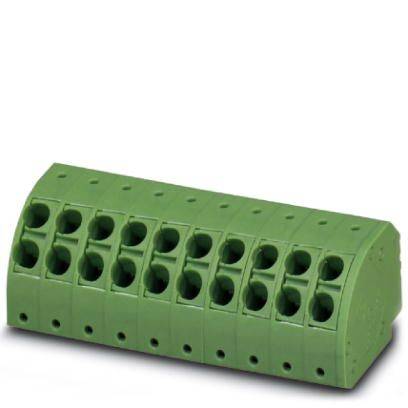

Zelený, modifikovaný blok konektora s viacerými pripojovaciami otvormi, ktorý sa používa na elektrické prepojenie.

Ilustračný obrázok

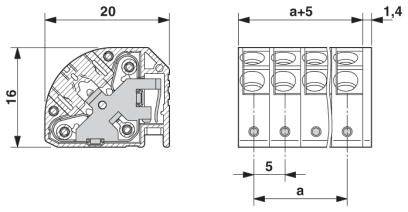

Technický výkres konektora s rozmermi: výška 16 mm, šírka 20 mm, detail medzery 1,4 mm, vzdialenosť kontaktov 5 mm.

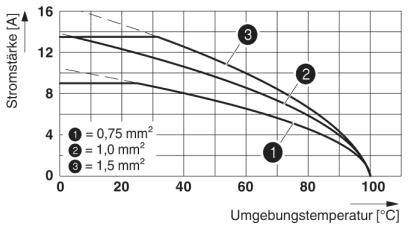

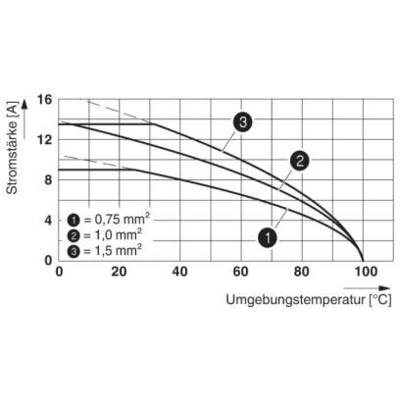

Graf znázorňuje intenzitu prúdu v závislosti od teploty okolia pre prierezy káblov: 0,75 mm², 1,0 mm², 1,5 mm².

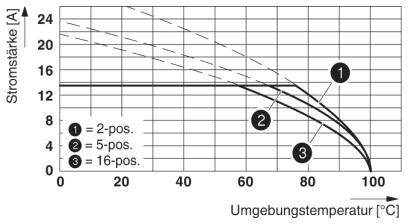

Graf znázorňuje elektrickú prúdovú intenzitu [A] v závislosti od teploty okolia [°C] pre 2-, 5- a 16-pólové pripojenia. Prúd klesá so zvyšujúcou sa teplotou.

1/4

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

31 Set(y)

Počet (Veľkosť balenia 250 ks)

Set(y)

Celkom (1,58 € / kus)

395,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektorová časť

Obsah: 250 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Počet pripojení: 6
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: COMBICON COMPACT PST 1.3
Zamykanie: bez
Počet potenciálov: 3
Konštrukčná výška (výška bez spájkovacieho kolíka): 16 mm

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 5 mm

Počet kontaktov v rade: 3

Počet pólov: 3

Šírka: 16.4 mm

Menovitý prúd: 14 A

Menovitý prúd - filter: 14 A

Obsah: 250 ks

AWG max.: 14

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 20 x 16.4 x 16 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1725510

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 400 V

V: 16 mm

Dĺžka: 20 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Typ: PTDA 2,5/ 3-PH-5,0

Odolné voči vysokým teplotám: PTDA

Flexibilné priemer (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Pevný prierez (max.): 2.5 mm²

Prierez pevný (min.): 0.2 mm²

Pólov: 3

Na stiahnutie

Datasheet

Datasheet 2140976 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 5 mm 1725510 250 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140976 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 3 Raster (rozteč): 5 mm 1725510 250 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Jednoduché zacyklenie potenciálov - ideálne pre zbernicové aplikácie. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania. Zaoblený dizajn pre individuálny dizajn zariadenia.
