Phoenix Contact zásuvkové púzdro na kábel Počet pólov 4 Raster (rozteč): 3.5 mm 1773594 50 ks

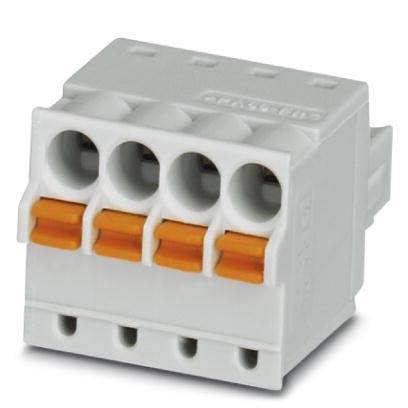

Biely štvórpólový konektor s oranžovými pákami, používaný na prepájanie káblov v elektrických obvodoch.

Ilustračný obrázok

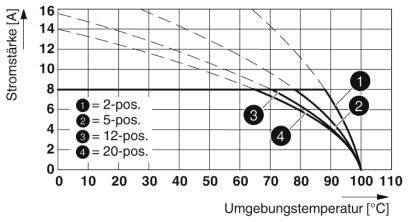

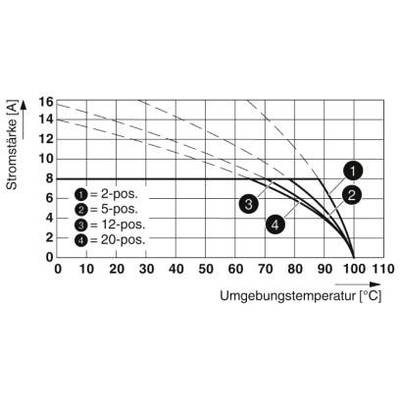

Graf znázorňuje súvislosť medzi intenzitou prúdu (A) a okolitou teplotou (°C) pre rôzne pozície: 2, 5, 12, 20.

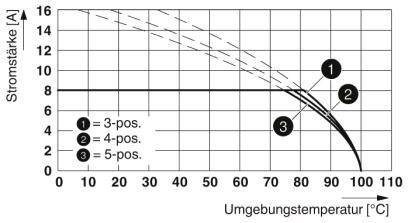

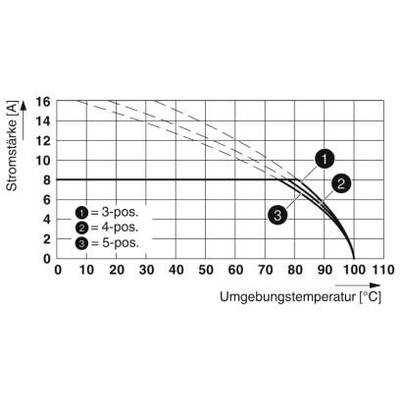

Graf znázorňuje prúd v ampéroch v závislosti od okolitej teploty v stupňoch Celzia. Tri krivky pre '3-pos.', '4-pos.' a '5-pos.' zobrazujú priebeh.

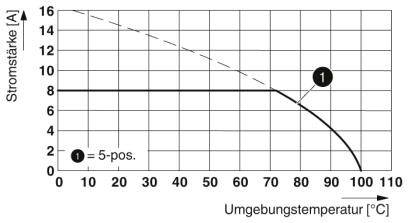

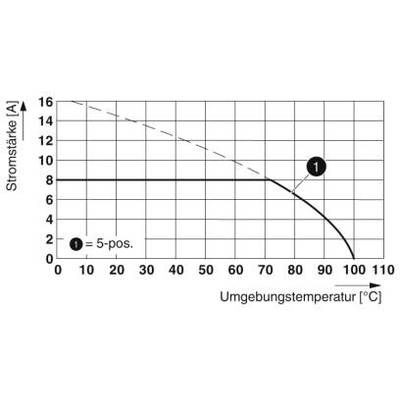

Graf znázorňuje prúd v závislosti od okolitej teploty. Stabilita do 80°C, následne pokles. Označenie pri 5-pos na úrovni 80°C.

Graf znázorňuje súvislosť medzi prúdom (I[A]) a teplotou (ϑ[°C]) pre rôzne POS-zapojenia: 2, 5, 16, 20-polohové.

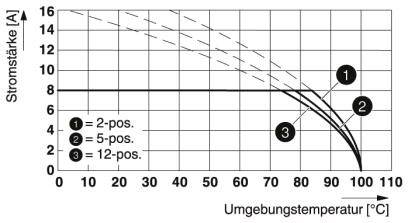

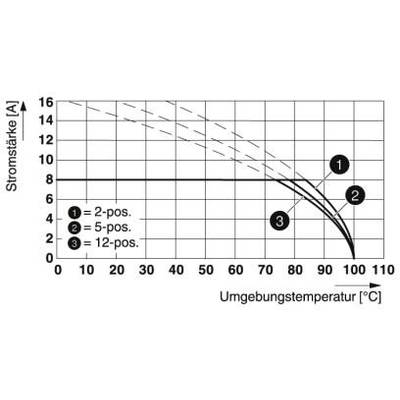

Graf zobrazuje niekoľko kriviek intenzity prúdu (v ampéroch) v závislosti od teploty okolia (v °C) pre 2, 5 a 12 polôh.

1/6

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

11 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (3,30 € / kus)

164,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 4

Technické parametre

Počet pripojení: 4
Menovitý prierez: 1,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Zamykanie: bez
Počet potenciálov: 4
Konštrukčná výška (výška bez spájkovacieho kolíka): 12,4 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 7 N.
Ťažná sila na pól približne: 5 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet pólov: 4

Šírka: 14.9 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 26

Dĺžka izolácie (max.): 9 mm

Rozmer.: (d x š x v) 21 x 14.9 x 12.4 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1773594

Farba: svetlo sivá

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 12.4 mm

Dĺžka: 21 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FK-MCP 1,5/ 4-ST-3,5 GY7035

Na stiahnutie

Datasheet

Datasheet 2209344 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 4 Raster (rozteč): 3.5 mm 1773594 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209344 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 4 Raster (rozteč): 3.5 mm 1773594 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Prevádzka a drôtové pripojenie z jedného smeru umožňuje integráciu do prednej časti zariadenia. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania.

Tento text bol preložený strojovo.
