Phoenix Contact zásuvkové púzdro na kábel Počet pólov 4 Raster (rozteč): 3.81 mm 1945025 50 ks

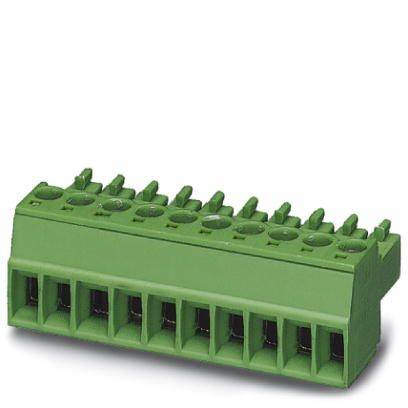

Zelený elektrický konektor s viacerými pripojeniami, používaný pre zapojenia v elektronických obvodoch.

Ilustračný obrázok

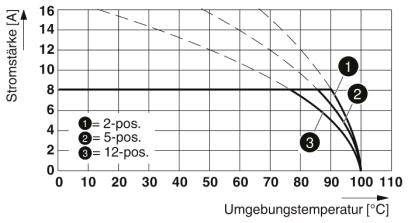

Graf znázorňuje intenzitu prúdu v závislosti od teploty okolia. Krivky pre 2, 5 a 12 polôh, pokles prúdu pri zvyšujúcej sa teplote.

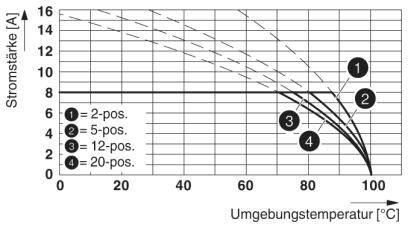

Graf znázorňuje elektrickú prúdovú intenzitu [A] v závislosti od okolitej teploty [°C] pre pozičné stupne 2, 5, 12 a 20 s klesajúcimi krivkami.

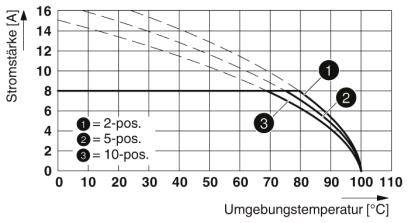

Graf znázorňuje vzťah medzi intenzitou prúdu (A) a okolitou teplotou (°C) pre 2-, 5- a 10-pólové pozície. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

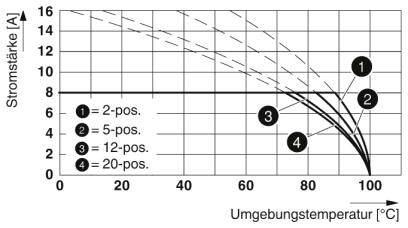

Graf znázorňuje štyri krivky intenzity prúdu (2-polohový, 5-polohový, 12-polohový, 20-polohový) v závislosti od teploty okolia. Intenzita prúdu klesá so stúpajúcou teplotou.

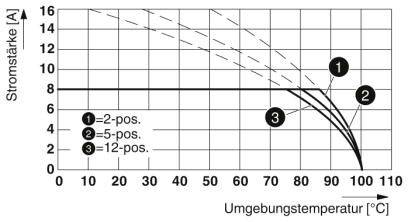

Graf znázorňuje intenzitu prúdu ako funkciu okolitej teploty pre rôzne polohy: 2 pol., 5 pol., 12 pol. v rozsahu 50-110°C.

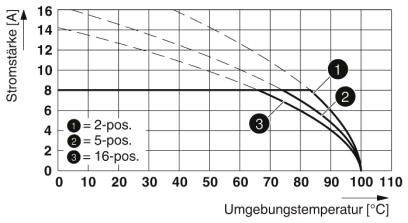

Graf zobrazuje prúd [A] v závislosti od teploty okolia [°C] pre 2-, 5- a 16-pólové polohy. Zvyšujúca sa teplota znižuje prúd.

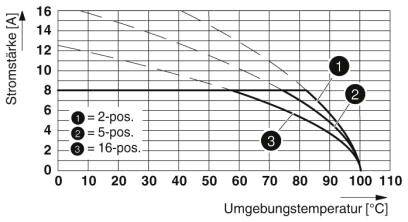

Diagram prúdovej intenzity [A] v závislosti od teploty okolia [°C]. Tri krivky pre 2-, 5- a 16-pólové pripojenia.

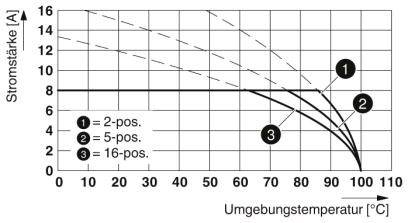

Graf zobrazuje prúd [A] v závislosti od teploty okolia [°C] s troma krivkami: 1) 2-pólový, 2) 5-pólový, 3) 16-pólový. Krivky klesajú so zvyšujúcou sa teplotou.

1/9

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.81 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

72 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (2,90 € / kus)

144,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 4

Technické parametre

Počet pripojení: 4
Menovitý prierez: 1,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Zamykanie: bez
Počet potenciálov: 4
Konštrukčná výška (výška bez spájkovacieho kolíka): 11,1 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 6 N.
Ťažná sila na pól približne: 4 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 3.81 mm

Počet pólov: 4

Šírka: 16.03 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 28

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 16.1 x 16.03 x 11.1 mm

Pripojenie: skrutkovací

Číslo výrobcu: 1945025

Farba: sivá

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 11.1 mm

Dĺžka: 16.1 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: MC 1,5/ 4-ST-3,81 GY BD:1-4Q

Na stiahnutie

Datasheet

Datasheet 2209545 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 4 Raster (rozteč): 3.81 mm 1945025 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209545 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 4 Raster (rozteč): 3.81 mm 1945025 50 ks

Popis

Konektor plošných spojov, menovitý prúd: 8 A, menovité napätie (III / 2): 160 V, počet pólov: 4, rozteč: 3,81 mm, typ pripojenia: skrutkové spojenie s napínacou objímkou, farba: sivá, povrch kontaktu: cín

Tento text bol preložený strojovo.
