Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 2.54 mm 1844604 100 ks

Čierny elektrický konektor s 24 oranžovými konektormi v dvoch radoch. Slúži na integráciu káblov.

Ilustračný obrázok

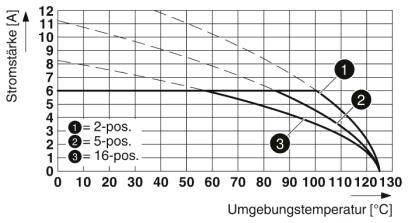

Graf znázorňuje intenzitu prúdu v závislosti od teploty okolia. Tri krivky pre 2-, 5- a 16-pólové pripojenia klesajú so zvyšovaním teploty. Osi: Intenzita prúdu [A], Teplota [°C].

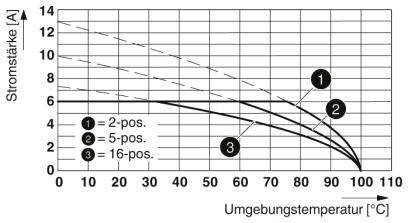

Graf znázorňuje vzťah medzi intenzitou prúdu (A) a okolitou teplotou (°C) pre 2-, 5- a 16-pólové spínače; krivky klesajú so stúpajúcou teplotou.

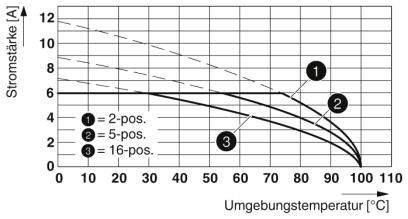

Graf znázorňuje intenzitu prúdu (A) v závislosti od teploty okolia (°C) pre 2-, 5- a 16-pólové spojenia. Intenzita prúdu sa so zvyšujúcou teplotou zvyšuje.

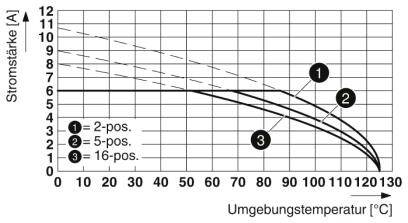

Graf znázorňuje vzťah medzi intenzitou prúdu [A] a okolitou teplotou [°C] pre 2-, 5- a 16-pólové zariadenia. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

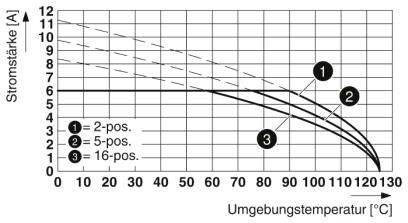

Graf zobrazuje elektrickú prúdovú intenzitu v ampéroch v závislosti od okolitej teploty v stupňoch Celzia. Tri krivky pre 2-pol., 5-pol., 16-pol. so zostupnou tendenciou.

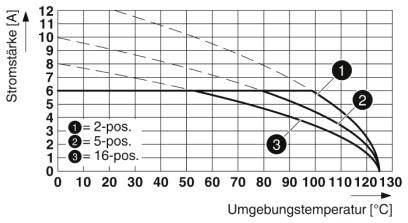

Graf zobrazuje pokles prúdu (A) v závislosti od teploty prostredia (°C) pre 2-, 5- a 16-pólové systémy.

1/7

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

2.54 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 21. 10.

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (4,43 € / kus)

443,09 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 100 ks
Počet riadkov: 2
Počet pólov: 5

Technické parametre

Počet pripojení: 10
Skupina izolačných materiálov: IIIa
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MICRO COMBICON - DFMC 0,5
Zamykanie: bez
Počet potenciálov: 10
Konštrukčná výška (výška bez spájkovacieho kolíka): 10,5 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 2 N.
Ťažná sila na pól približne: 1 N.
Párovacie cykly: 100

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 2

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 2.54 mm

Počet pólov: 5

Šírka: 13.2 mm

Menovitý prúd: 6 A

Menovitý prúd - filter: 6 A

Obsah: 100 ks

AWG max.: 20

AWG min.: 26

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 15.85 x 13.2 x 10.5 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1844604

Farba: čierna

Izolačný materiál: LCP

Materiál kontaktu: zliatina medi, pozlátená

Finálna úprava kontaktu: zlato

Menovité napätie: 160 V

V: 10.5 mm

Dĺžka: 15.85 mm

Maximálny prierez: 0.5 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 0,5/ 5-ST-2,54

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209473 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 2.54 mm 1844604 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209473 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 2.54 mm 1844604 100 ks

Popis

Pozlátené kontaktné body zaisťujú dlhodobo stabilnú kvalitu prenosu. Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru.

Tento text bol preložený strojovo.
