Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 5.08 mm 1723751 50 ks

Zelený konektor s ôsmimi pripojovacími bodmi pre elektrické káble, vhodný pre dosky plošných spojov a elektronické systémy.

Ilustračný obrázok

Technický nákres lišty konektorov s bočným a čelným pohľadom. Rozmery: výška 15 mm, hĺbka 8,3 mm, šírka 18,2 mm. Kódovanie s rozstupmi 2,54 mm a 5,08 mm.

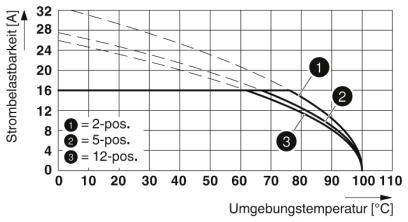

Diagram zaťažiteľnosti prúdom: Prúd (A) oproti okolitej teplote (°C). Tri krivky pre 2-, 5- a 12-polohové usporiadanie, klesajúce so zvyšujúcou sa teplotou.

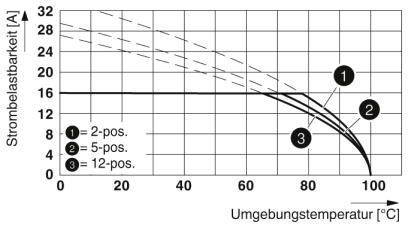

Diagram znázorňuje zaťažiteľnosť prúdu v závislosti od okolitej teploty. Tri krivky: 2-polohová, 5-polohová, 12-polohová. Zaťažiteľnosť klesá pri vyššej teplote.

1/4

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

5.08 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Po 14. 9.

42 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (3,60 € / kus)

179,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 5

Technické parametre

Počet pripojení: 5
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: POWER COMBICON 2.5
Zamykanie: bez
Počet potenciálov: 5
Konštrukčná výška (výška bez spájkovacieho kolíka): 15 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 5.08 mm

Počet pólov: 5

Šírka: 25.4 mm

Menovitý prúd: 16 A

Menovitý prúd - filter: 16 A

Obsah: 50 ks

AWG max.: 12

AWG min.: 24

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 18.2 x 25.4 x 15 mm

Pripojenie: skrutkovací

Rozmery závitu: M3

Číslo výrobcu: 1723751

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 320 V

V: 15 mm

Dĺžka: 18.2 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: MSTB 2,5 HC/ 5-ST-5,08 BD:-,13

Na stiahnutie

Datasheet

Datasheet 2209309 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 5.08 mm 1723751 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209309 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 5.08 mm 1723751 50 ks

Popis

Konektor plošných spojov, menovitý prúd: 16 A, menovité napätie (III / 2): 320 V, počet pólov: 5, rozteč: 5,08 mm, typ pripojenia: skrutkové spojenie s napínacou objímkou, farba: zelená, povrch kontaktu: cín

Tento text bol preložený strojovo.
