Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 5.08 mm 1754827 50 ks

Zelený doštový svorkovnicový blok s deviatimi oranžovými svorkami. Slúži na elektrické prepojenie na doske plošných spojov.

Ilustračný obrázok

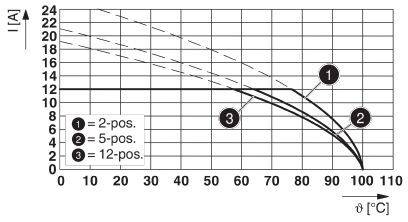

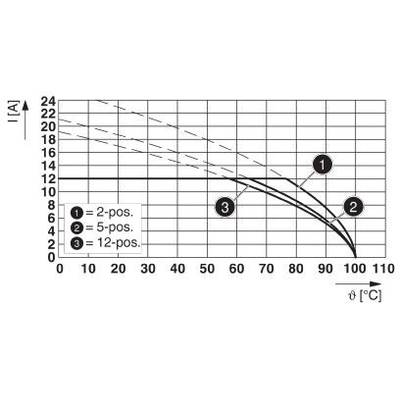

Diagram znázorňuje krivky pre spínacie polohy 2, 5 a 12-polohové v I-Θ diagrame. X-os: Teplota v °C, Y-os: Prúd v A.

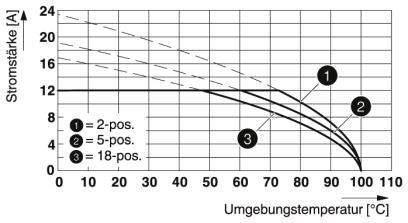

Graf zobrazuje elektrickú prúdovú záťaž [A] v závislosti od teploty okolia [°C] pre 2-, 5- a 18-pólové pripojenia. Intenzita prúdu klesá so zvyšujúcou sa teplotou.

1/3

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

5.08 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

49 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (4,60 € / kus)

229,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 5

Technické parametre

Počet pripojení: 5
Menovitý prierez: 2,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 4 kV
Systém konektorov: CLASSIC COMBICON
Zaistenie: skrutková príruba
Počet potenciálov: 5
Konštrukčná výška (výška bez spájkovacieho kolíka): 10,9 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 5.08 mm

Počet pólov: 5

Šírka: 35.4 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 27.1 x 35.4 x 10.9 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1754827

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 320 V

V: 10.9 mm

Dĺžka: 27.1 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FKCN 2,5/ 5-STF-5,08

Na stiahnutie

Datasheet

Datasheet 2209329 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 5.08 mm 1754827 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209329 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 5.08 mm 1754827 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Najmenšia konštrukcia pre príslušný prierez vodiča. Testujte rýchlo a pohodlne vďaka integrovanej možnosti testovania. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu.

Tento text bol preložený strojovo.
