Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 7.62 mm 1784062 50 ks

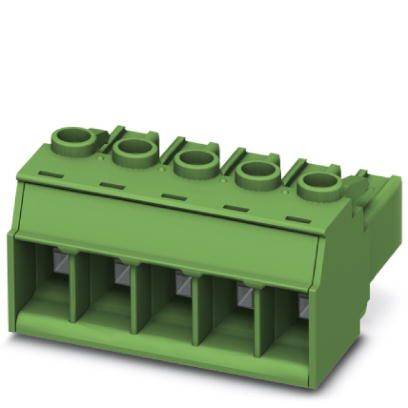

Zelený, obdĺžnikový konektor s piatimi pripojovacími bodmi, vhodný pre elektronické prepojenia dosiek plošných spojov.

Ilustračný obrázok

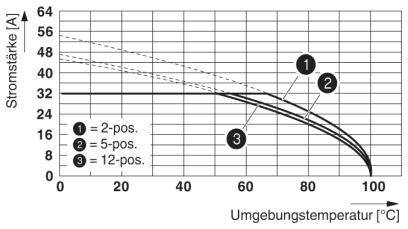

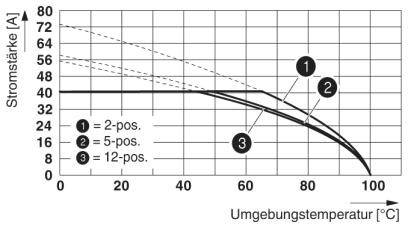

Graf znázorňuje elektrickú prúdovú intenzitu v závislosti od okolitej teploty. Tri krivky reprezentujú polohy prepínača: '1=2-pol.', '2=5-pol.', '3=12-pol.'.

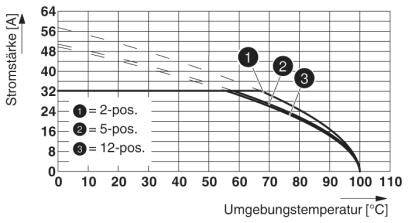

Graf znázorňuje prúd v závislosti od okolitej teploty. Krivky pre 2-pol (1), 5-pol (2), 12-pol (3); všetky krivky klesajú pri vyšších teplotách.

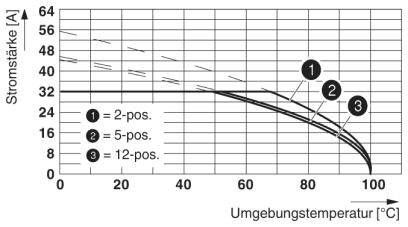

Graf znázorňuje vzťah medzi intenzitou prúdu a okolitou teplotou. Krivky reprezentujú rôzne polohy: '2-pos.', '5-pos.', '12-pos.'. So zvyšujúcou sa teplotou intenzita prúdu klesá.

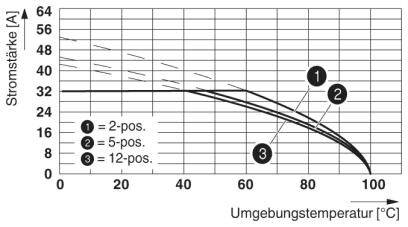

Graf znázorňuje vplyv teploty prostredia na prúd pre 2-, 5- a 12-polohové spínače. Prúd klesá so zvyšujúcou sa teplotou.

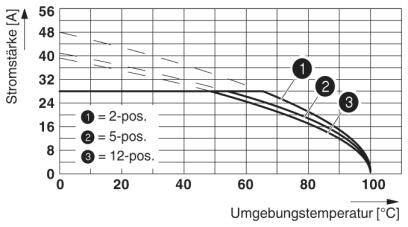

Graf znázorňuje prúd (A) v závislosti od okolitej teploty (°C) pre 2-, 5- a 12-pólové pripojenia. Prúd klesá so zvyšujúcou sa teplotou.

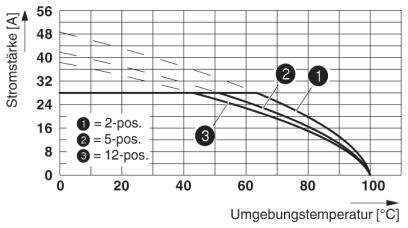

Graf znázorňuje elektrickú prúdovú záťaž v závislosti od teploty okolia pre 2-, 5- a 12-polohové spínače. Prúdová intenzita klesá so zvyšujúcou sa teplotou.

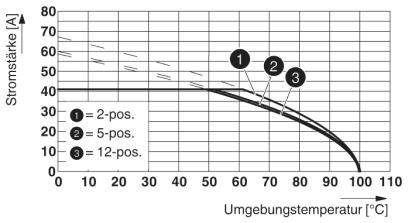

Graf zobrazuje elektrickú prúdovú intenzitu (A) v závislosti od teploty prostredia (°C) pre 2-, 5- a 12-pólový systém. Klesajúca prúdová intenzita so zvyšujúcou sa teplotou.

Graf znázorňuje elektrickú prúdovú intenzitu v závislosti od teploty okolia (°C) pre 2-, 5- a 12-polohové konfigurácie. Prúdová intenzita klesá so zvyšujúcou sa teplotou.

1/9

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

7.62 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

209 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (6,38 € / kus)

319,00 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 5

Technické parametre

Počet pripojení: 5
Menovitý prierez: 6 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 8 kV
Systém konektorov: POWER COMBICON 5
Zamykanie: bez
Počet potenciálov: 5
Konštrukčná výška (výška bez spájkovacieho kolíka): 19,7 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 4 N.
Párenie cyklov: 50

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 7.62 mm

Počet pólov: 5

Šírka: 38.05 mm

Menovitý prúd: 41 A

Menovitý prúd - filter: 41 A

Obsah: 50 ks

AWG max.: 10

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 35.25 x 38.05 x 19.7 mm

Pripojenie: skrutkovací

Rozmery závitu: M3

Číslo výrobcu: 1784062

Farba: čierna

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 1000 V

V: 19.7 mm

Dĺžka: 35.25 mm

Maximálny prierez: 10 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: PC 5/ 5-ST2-7,62 BK BD:NZ462

Na stiahnutie

Datasheet

Datasheet 2209358 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 7.62 mm 1784062 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209358 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 5 Raster (rozteč): 7.62 mm 1784062 50 ks

Popis

Konektor plošných spojov, menovitý prúd: 41 A, menovité napätie (III / 2): 1000 V, počet pólov: 5, rozteč: 7,62 mm, typ pripojenia: skrutkové spojenie s napínacou objímkou, farba: čierna, povrch kontaktu: cín
