Phoenix Contact zásuvkové púzdro na kábel Počet pólov 6 Raster (rozteč): 3.81 mm 1748396 50 ks

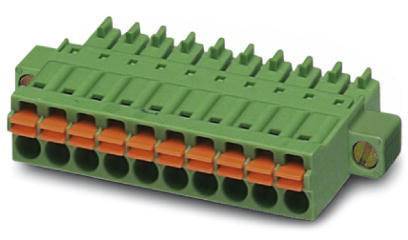

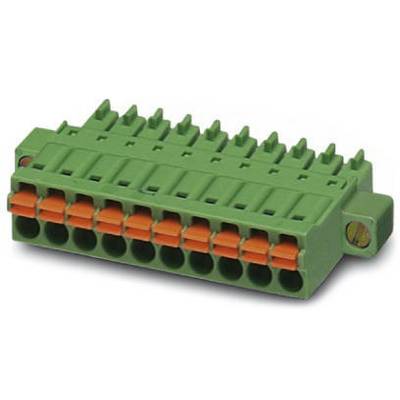

Zelený konektor s viacerými oranžovými svorkami, používaný na elektrické prepojenie v elektrických obvodoch.

Ilustračný obrázok

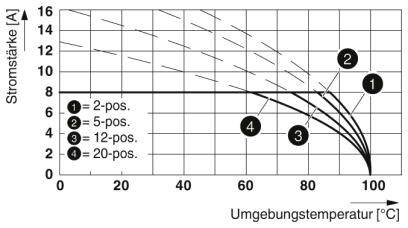

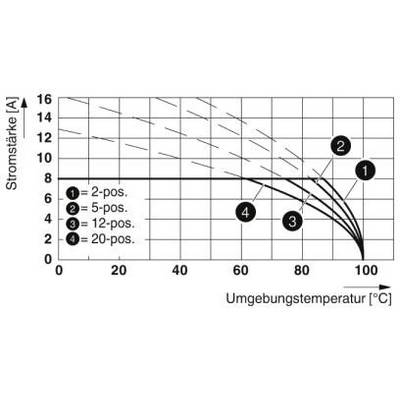

Graf znázorňuje elektrickú prúdovú intenzitu v závislosti od okolitej teploty pre rôzne pozície (1 až 4). Prúdová intenzita klesá so zvyšujúcou sa teplotou.

Technický výkres viacpólového konektora s rozmermi: dĺžka 22,9 mm, výška 7,8 mm, šírka 4,4 mm.

1/3

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.81 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

51 Set(y)

Zobraziť alternatívy

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (3,70 € / kus)

184,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 6

Technické parametre

Počet pripojení: 6
Menovitý prierez: 1,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Zaistenie: skrutková príruba
Počet potenciálov: 6
Konštrukčná výška (výška bez spájkovacieho kolíka): 7,8 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 8 N.
Ťažná sila na pól približne: 6 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.81 mm

Počet pólov: 6

Šírka: 32.95 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

AWG max.: 16

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 22.9 x 32.95 x 7.8 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1748396

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 7.8 mm

Dĺžka: 22.9 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: FMC 1,5/ 6-STF-3,81

Na stiahnutie

Datasheet

Datasheet 2209322 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 6 Raster (rozteč): 3.81 mm 1748396 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209322 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 6 Raster (rozteč): 3.81 mm 1748396 50 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Prevádzka a drôtové pripojenie z jedného smeru umožňuje integráciu do prednej časti zariadenia. Zaskrutkovateľná príruba pre maximálnu mechanickú stabilitu.

Tento text bol preložený strojovo.
