Phoenix Contact zásuvkové púzdro na kábel Počet pólov 7 Raster (rozteč): 3.5 mm 1704939 250 ks

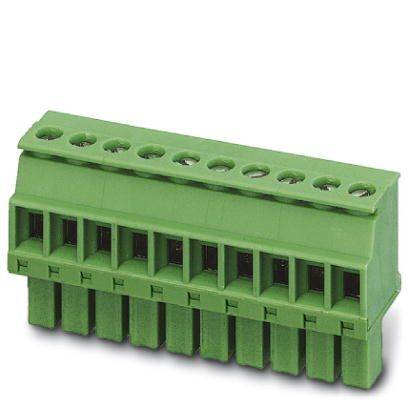

Zelený, obdĺžnikový konektor s viacerými štrbinami na pripojenie vodičov alebo káblov, používaný v elektronických zariadeniach.

Ilustračný obrázok

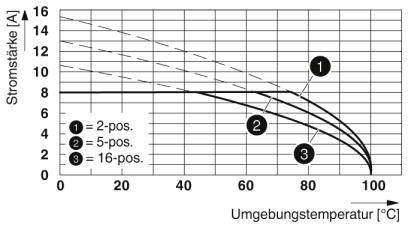

Graf znázorňuje elektrickú prúdovú intenzitu v ampéroch v závislosti od okolitej teploty v stupňoch Celzia, pričom sú vykreslené tri krivky pre pozície 2, 5 a 16.

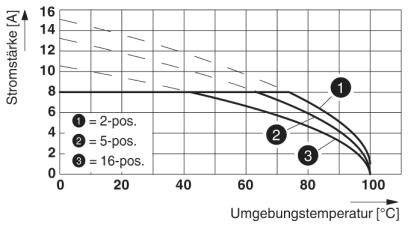

Graf znázorňuje intenzitu prúdu v závislosti od teploty okolia pre 2, 5, 16 polôh. Osi sú označené ako 'Intenzita prúdu [A]' a 'Teplota okolia [°C]'. Priebeh krivky je klesajúci.

1/3

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: St 29. 7.

10 Set(y)

Počet (Veľkosť balenia 250 ks)

Set(y)

Celkom (4,70 € / kus)

1 175,00 €

s DPH

Doprava zadarmo

Už len 10 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 250 ks
Počet riadkov: 1
Počet pólov: 7

Technické parametre

Počet pripojení: 7
Menovitý prierez: 1,5 mm²
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON
Zamykanie: bez
Počet potenciálov: 7
Konštrukčná výška (výška bez spájkovacieho kolíka): 19,1 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól cca: 7 N.
Ťažná sila na pól približne: 4 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 1

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 3.5 mm

Počet pólov: 7

Šírka: 25.3 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 250 ks

AWG max.: 16

AWG min.: 28

Dĺžka izolácie (max.): 7 mm

Rozmer.: (d x š x v) 10.4 x 25.3 x 19.1 mm

Pripojenie: skrutkovací

Číslo výrobcu: 1704939

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 19.1 mm

Dĺžka: 10.4 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.14 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: MCVW 1,5/ 7-ST-3,5BD43-3VPE250

Na stiahnutie

Datasheet

Datasheet 2209282 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 7 Raster (rozteč): 3.5 mm 1704939 250 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209282 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 7 Raster (rozteč): 3.5 mm 1704939 250 ks

Popis

Konektor plošných spojov, menovitý prúd: 8 A, menovité napätie (III / 2): 160 V, počet pólov: 7, rozteč: 3,5 mm, typ pripojenia: skrutkové spojenie s napínacou objímkou, farba: zelená, povrch kontaktu: cín
