Phoenix Contact zásuvkové púzdro na kábel Počet pólov 9 Raster (rozteč): 3.5 mm 1790551 1 ks

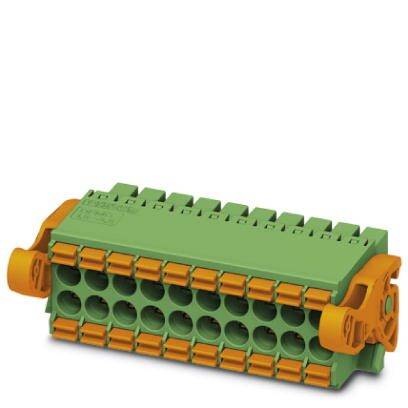

Obdĺžnikový konektor zelenej a oranžovej farby s viacerými pripojovacími portami a dvoma bočnými upevňovacími záložkami.

Ilustračný obrázok

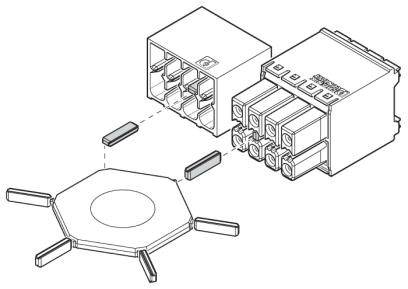

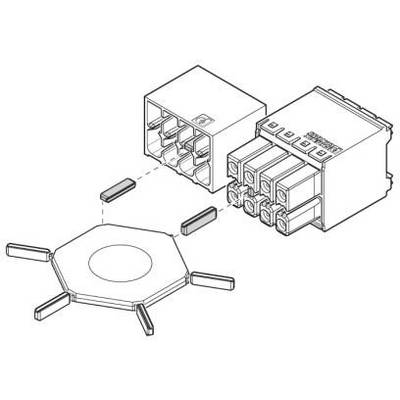

Diagram konektorového systému so šesťuholníkovou adaptérovou doskou a dvoma viacpólovými konektormi, ktoré sú vzájomne prepojené.

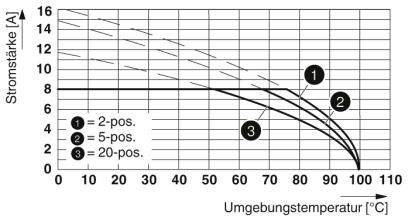

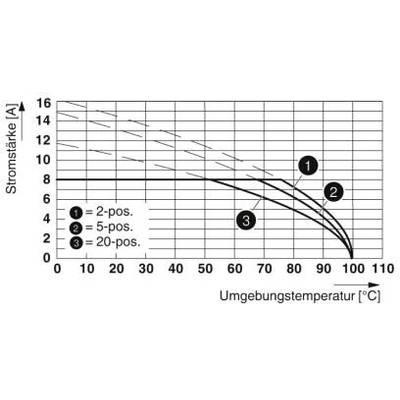

Graf znázorňuje vzťah medzi teplotou prostredia (x-os) a intenzitou prúdu (y-os) pre tri pozície (2-pos., 5-pos., 20-pos.).

Technický výkres zástrčky s rozmermi a pripojeniami. Vľavo: pohľad zhora, vpravo: čelný pohľad. Rozmery sú v milimetroch.

1/4

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka

Počet riadkov

Raster (rozteč)

3.5 mm

Počet pólov

Datasheety: (PDF)

Doručenie: Št 23. 7.

33 Ks

Počet

Celkom (15,99 € / kus)

15,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Konektor PCB

Obsah: 1 ks
Počet riadkov: 2
Počet pólov: 9

Technické parametre

Počet spojení: 18
Skupina izolačných materiálov: I.
Menovité impulzné napätie (III / 3): 2,5 kV
Systém konektorov: MINI COMBICON - DFMC 1.5
Zamykanie: Páčka na vysunutie zámku a uvoľnenia
Počet potenciálov: 18
Konštrukčná výška (výška bez spájkovacieho kolíka): 13,25 mm
Teplota okolia (zostava): -5 ° C ... 100 °C
Vkladacia sila na pól približne: 3 N.
Ťažná sila na pól približne: 2 N.
Párenie cyklov: 25

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka

Počet riadkov: 2

Vlastnosti: s pružinovým spojom PUSH-IN

Raster (rozteč): 3.5 mm

Počet pólov: 9

Šírka: 38.4 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Dĺžka izolácie (max.): 10 mm

Rozmer.: (d x š x v) 27.79 x 38.4 x 13.25 mm

Pripojenie: pružinové pripojenie
pružinová svorka

Číslo výrobcu: 1790551

Farba: zelená

Izolačný materiál: PA

Materiál kontaktu: zliatina medi, pozinkovaná

Finálna úprava kontaktu: cín

Menovité napätie: 160 V

V: 13.25 mm

Dĺžka: 27.79 mm

Maximálny prierez: 1.5 mm²

Prierez min: 0.2 mm²

Max. teplota: +100 °C

Min. teplota: -40 °C

Typ: DFMC 1,5/ 9-ST-3,5-LR

Na stiahnutie

Datasheet

Datasheet 2209377 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 9 Raster (rozteč): 3.5 mm 1790551 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209377 Phoenix Contact zásuvkové púzdro na kábel Počet pólov 9 Raster (rozteč): 3.5 mm 1790551 1 ks

Popis

Pripojenie push-in, ktoré šetrí čas, bez použitia nástrojov. Definovaná prítlačná sila zaisťuje dlhodobo stabilný kontakt. Intuitívne použitie vďaka farebne kontrastnému tlačidlu. Optimalizované pre stiesnené situácie inštalácie: prevádzka a drôtové pripojenie z jedného smeru. Automatické zamykanie a intuitívne uvoľnenie vďaka farebne odlíšeným ovládacím páčkam zámku a uvoľnenia.
