Picotronic DA635-1-5-F(12x60) 70112443 laserový modul, klasa 2, 1 mW, 635 nm | Conrad Electronic

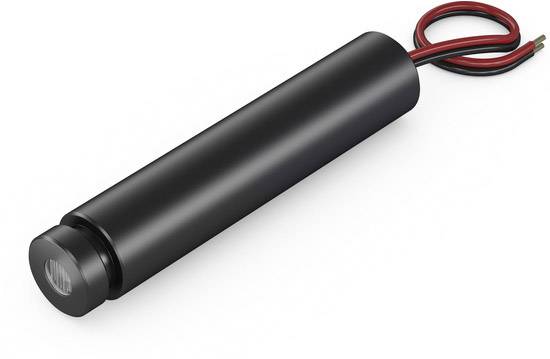

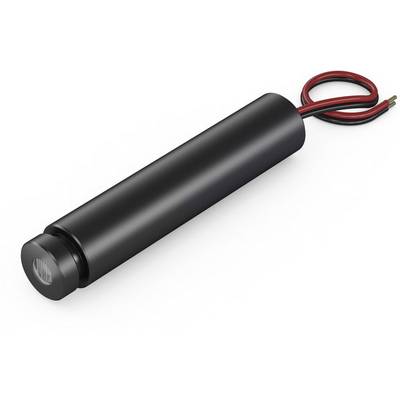

Valcový, čierny elektromotor s dvoma vyčnievajúcimi drôtmi v červenej a čiernej farbe.

Valcový, čierny elektromotor s dvoma vyčnievajúcimi drôtmi v červenej a čiernej farbe.

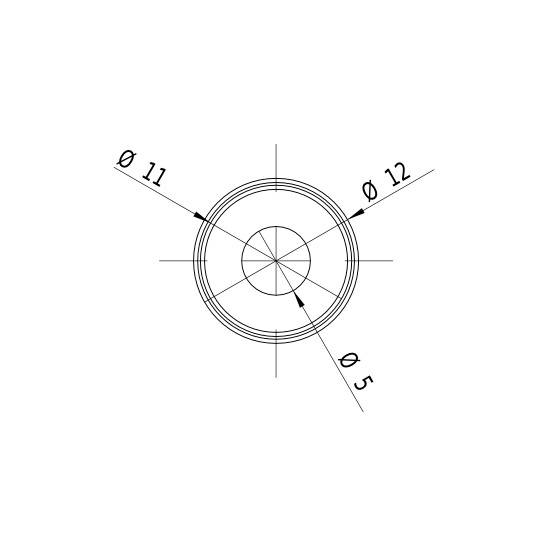

Technický výkres prsteňa s tromi priemerovými údajmi: 12, 11 a 5 mm, smerom zvonka dovnútra. Symetricky usporiadané.

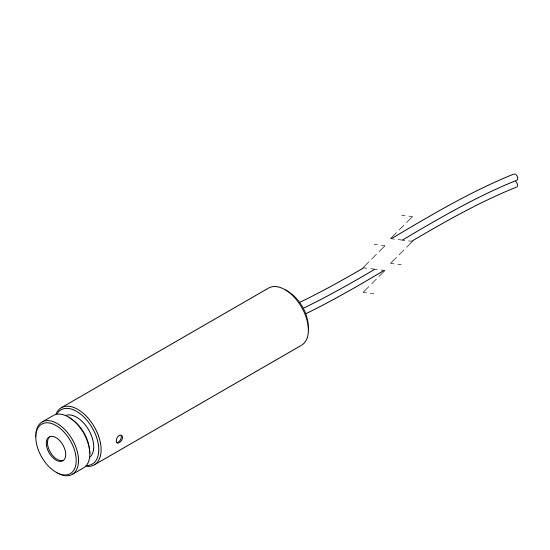

Valcový, káblový snímač s hladkým krytom a výstupným káblom na pravej strane.

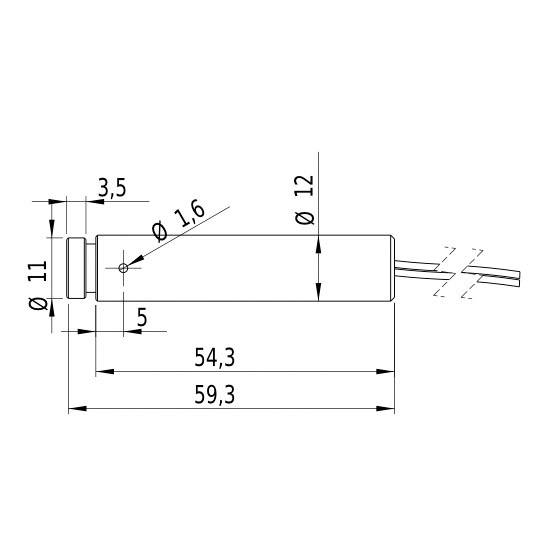

Technický výkres valcovitého objektu s káblami, rozmery: dĺžka 59,3 mm, priemer 12 mm. Pohľad zhora s kótami.

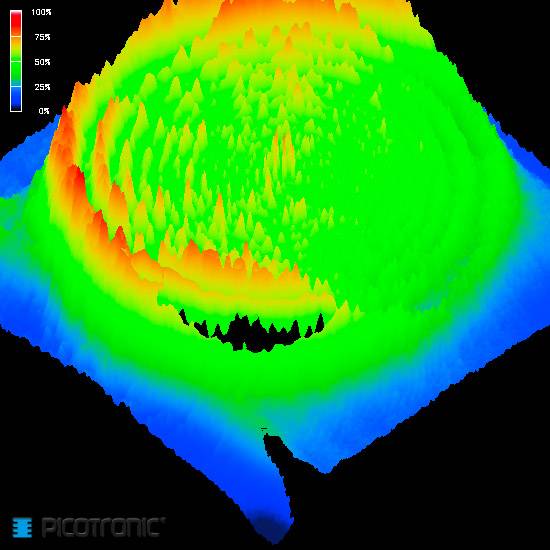

3D reliéfna mapa v dúhových farbách zobrazuje výškové rozdiely. Červené oblasti sú vyššie, modré nižšie; percentuálne údaje v ľavom hornom rohu.

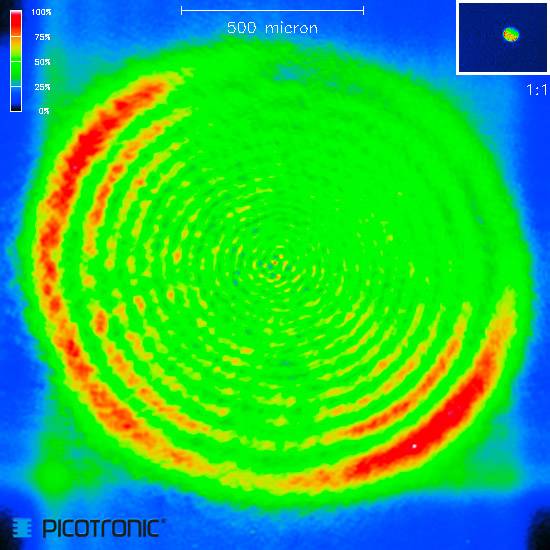

Termický obraz ukazuje koncentrické kruhy v rôznych teplotných pásmach. Farby prechádzajú od modrej (studená) po červenú (horúca).

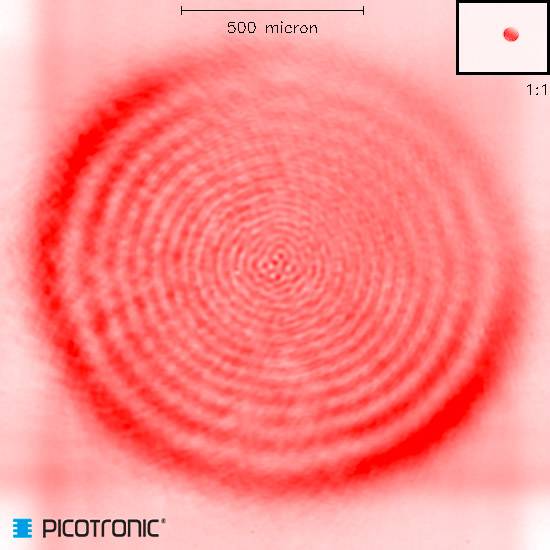

Červené interferenčné vzory s koncentrickými kruhmi, centrálne a zreteľne viditeľné, stupnica označená na '500 mikrónov'.

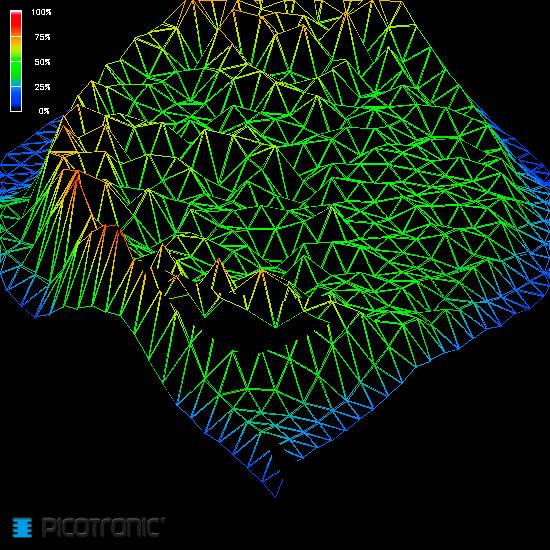

3D diagram výškového mapovania s farebným kódovaním. Výškové rozdiely sú znázornené farebnou mriežkou od modrej (nízko) po červenú (vysoko).

1/10

Kategória výrobku

laserový modul

Vyžarovacia charakteristika

bodová

Vlnová dĺžka

635 nm

Výkon

1 mW

Kategória lasera

2

Datasheety: (PDF)

English

Picotronic

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Bod laserového modulu

červená
Kategória lasera: 2
Vyžarovacia charakteristika: bodová

Dodatočné informácie:

Technické parametre

Kábel 100 mm

Kategória výrobku: laserový modul

Typ: DA635-1-5-F (12x60)

Vyžarovacia charakteristika: bodová

Vlastnosti zaostrenie: fokusovatelný

Farba: červená

Vlnová dĺžka: 635 nm

: 1 mW

Kategória lasera: 2

Divergencia lúča: 0.2 mrad

Pracovné odstup: 50 m

Prevádzkové napätie: 5 V/DC

Prevádzkový prúd: 31 mA

Materiál: hliník

Spĺňa RoHS: áno

Max. teplota: +50 °C

Min. teplota: -20 °C

Na stiahnutie

Datasheet

English

Datasheet 1696002 Picotronic DA635-1-5-F(12x60) 70112443 laserový modul, klasa 2, 1 mW, 635 nm

Návod na obsluhu a bezpečnostné pokyny

European union

Návod na obsluhu a bezpečnostné pokyny 1696002 Picotronic DA635-1-5-F(12x60) 70112443 laserový modul, klasa 2, 1 mW, 635 nm

Informácie

European union

Informácie 1696002 Picotronic DA635-1-5-F(12x60) 70112443 laserový modul, klasa 2, 1 mW, 635 nm

Prehlásenie o zhode

Prehlásenie o zhode 1696002 Picotronic DA635-1-5-F(12x60) 70112443 laserový modul, klasa 2, 1 mW, 635 nm

Popis

Rady

Trieda 2: laserové žiarenie! Dodržiavajte bezpečnostné predpisy! Nesvieťte do očí (možnosť popálenia sietnice).
