Picotronic DG650-1-3(7x14)-C400 70129373 bodový laser, klasa 2, 1 mW, 650 nm

Malý držiak laserových diód s červenými a modrými vodičmi vyčnievajúcimi z jeho zadnej časti.

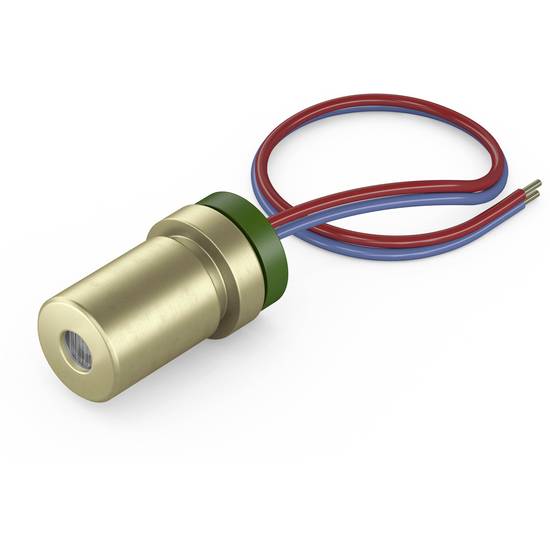

Kovový valec so zeleným prsteňom a dvoma pripojenými drôtmi v červenej a modrej farbe.

Žena pracuje v laboratóriu s laserovým vybavením, ktoré vyžaruje červené svetelné lúče. V pozadí je vidieť počítač s monitorom.

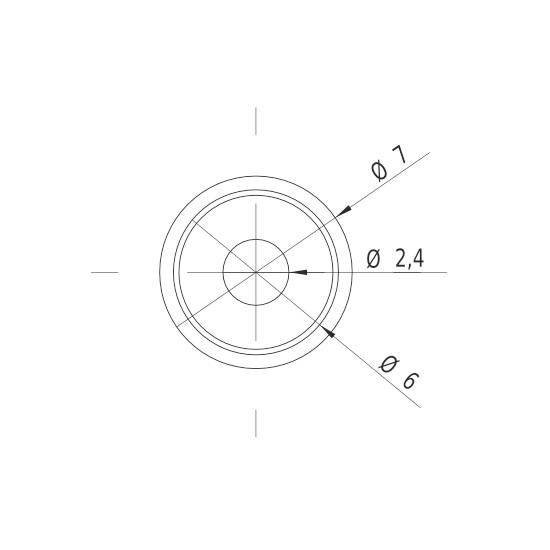

Technický výkres kruhu s priemermi: Ø 7, Ø 2,4 a Ø 6, ktoré poukazujú na rôzne koncentrické kruhy.

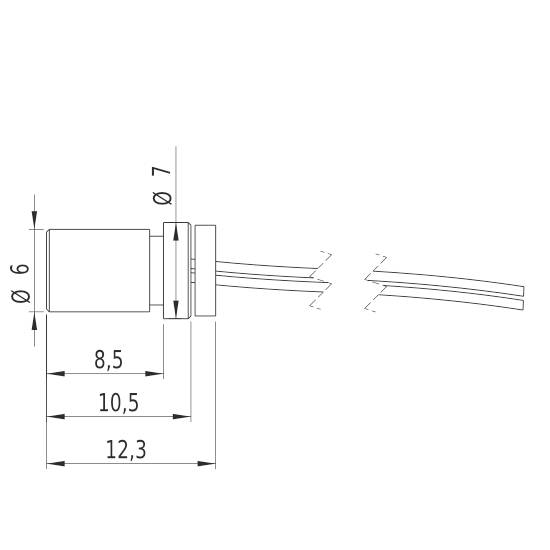

Technický výkres valcovitej elektronickej súčiastky. Rozmery: dĺžka 12,3 mm, priemer 6 mm, priemer kábla 7 mm.

Jednoduchá valcovitá technická súčiastka s drážkami, zobrazená v perspektíve.

1/6

Kategória výrobku

bodový laser

Vyžarovacia charakteristika

eliptická

Vlnová dĺžka

650 nm

Výkon

1 mW

(Ø)

7 mm

Doručenie: Št 8. 10.

117 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (26,01 € / kus)

26,01 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Bodový laser, červený, 650nm, 1mW, laser triedy 2, ohnisko kolimovaný, 3V DC, 7x14mm, dĺžka kábla 400mm

mosadz
Kategória lasera: 2
Vyžarovacia charakteristika: eliptická

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 1mW
Životnosť: 5 000 hodín
prevádzková teplota: -20°C– 50 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda 2
Divergencia: G - 0,8 mrad
Pracovná vzdialenosť: 10 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Ohnisko: kolimované
Potenciál bývania: VDD(+)
Potenciál bývania: VDD(+)Zaostrenie: kolimované
Farba kábla GND: modrá
Dĺžka káblu: 400 mm
Typ kábla: 26AWG, 0,14mm²
Výstupný priemer optiky: 2,5 mm
Farba puzdra: mosadz
Priemer lúča: 2,5 mm

Kategória výrobku: bodový laser

Vyžarovacia charakteristika: eliptická

Vlastnosti zaostrenie: kolimovaný

Farba: mosadz

Vlnová dĺžka: 650 nm

: 1 mW

(Ø): 7 mm

Dĺžka: 14 mm

Kategória lasera: 2

Divergencia lúča: 0.8 mrad

Pracovné odstup: 10 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 20 mA

Materiál: mosaz

Rozmer.: (Ø x d) 7 mm x 14 mm

Hmotnosť: 1.5 g

Spĺňa RoHS: áno

Max. teplota: 50 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987660 Picotronic DG650-1-3(7x14)-C400 70129373 bodový laser, klasa 2, 1 mW, 650 nm

Informácie

Informácie 2987660 Picotronic DG650-1-3(7x14)-C400 70129373 bodový laser, klasa 2, 1 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987660 Picotronic DG650-1-3(7x14)-C400 70129373 bodový laser, klasa 2, 1 mW, 650 nm

Popis

Prevedenie

Bodový laser, červený, 650nm, 1mW, laser triedy 2, ohnisko kolimovaný, 3V DC, 7x14mm, dĺžka kábla 400mm
Typ DG650-1-3(7x14)-C400 je laser na premietanie červeného laserového bodu. Laserový modul vyžaruje žiarenie s vlnovou dĺžkou 650nm. Laser má veľmi kompaktný dizajn (7x14mm). Modul má pevnú optiku. V dôsledku kolimovaného laserového lúča sa veľkosť generovaného bodu neustále mierne zvyšuje so zvyšujúcou sa pracovnou vzdialenosťou. Produkt sa dá výborne použiť vo svetelných závorách, nivelačných prístrojoch alebo ukazovateroch, v priemysle, remeslách, hobby alebo výstavných priestoroch. Tento modul spadá do laserovej triedy 2.
Charakteristika lúča: eliptický bod, veľkosť bodu 4..6mm@5m
Optický výkon: 1mW (laser triedy 2); Zaostrenie kolimované
Kompaktný dizajn: 7x14mm; Odchýlka osi: do 3,0°
Pre aplikácie napríklad v svetelných závorách, nivelačných zariadeniach alebo ukazovateloch, v priemysle, remeslách, hobby alebo výstavnom sektore.
Napájanie 3V. Na napájanie môžete použiť napríklad náš akumulátor Picotronic 3V alebo napájací zdroj Picotronic LFNT-3.
