Picotronic LB650-5-3(22x120)10DEG-AP-F1000 70135084 líniový laser, klasa 2M, 5 mW, 650 nm

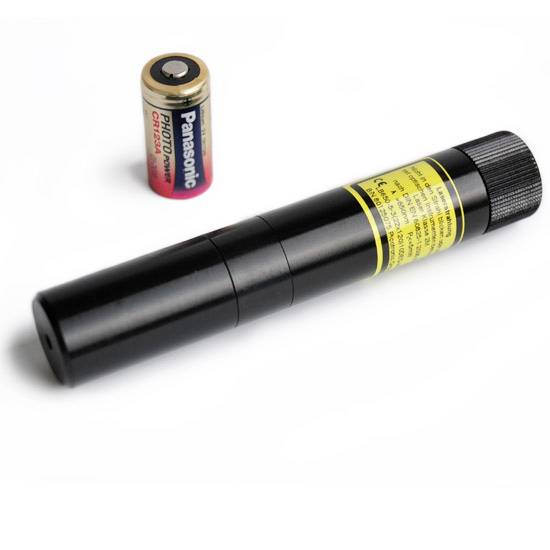

Čierny laserový ukazovateľ s žltým výstražným upozornením leží na bielom pozadí. Vedľa neho leží batéria Panasonic.

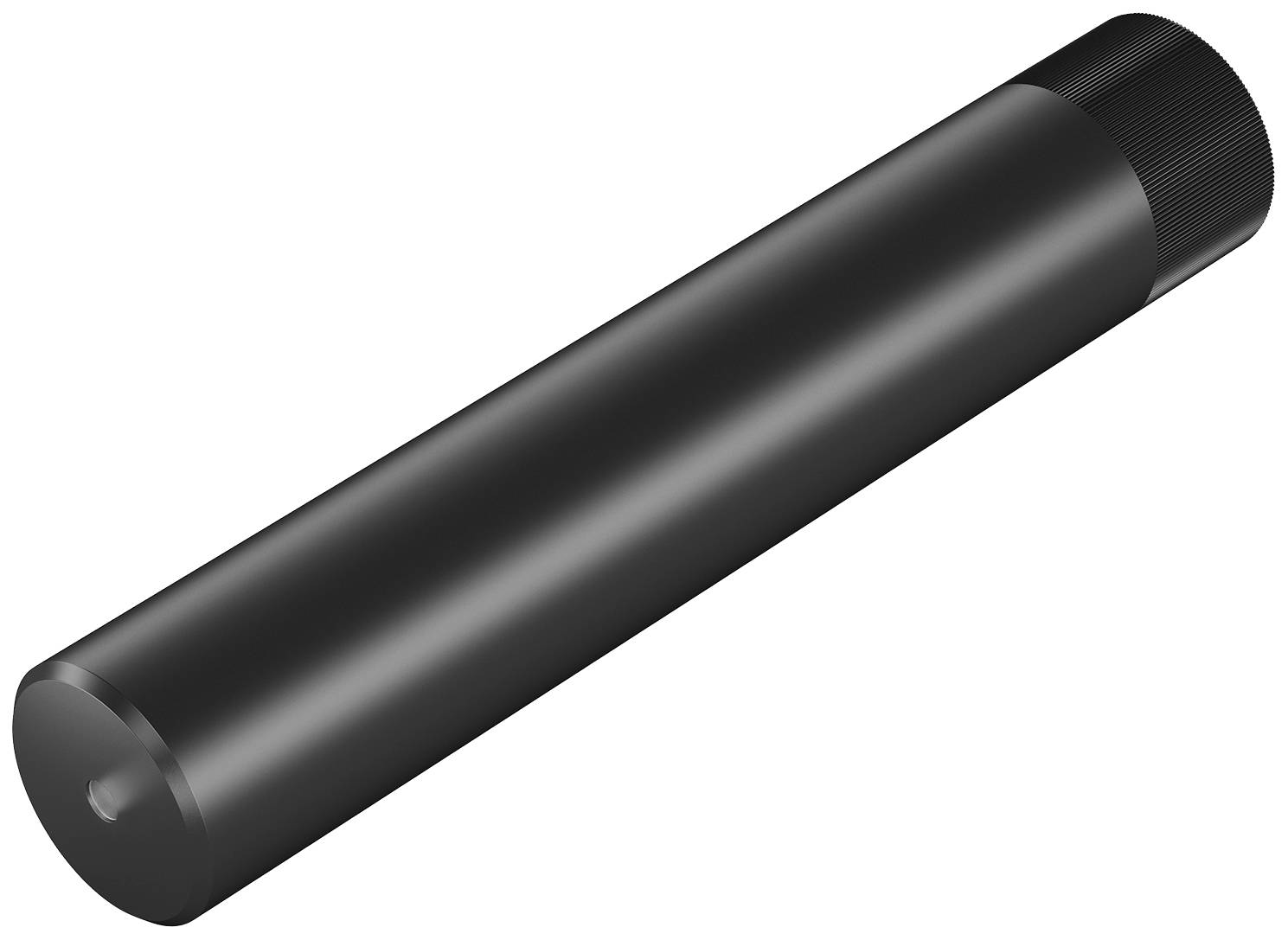

Čierny valcový kolík, ležiaci, s ryhovaným koncom.

Tenká červená čiara sa tiahne horizontálne na čiernom pozadí.

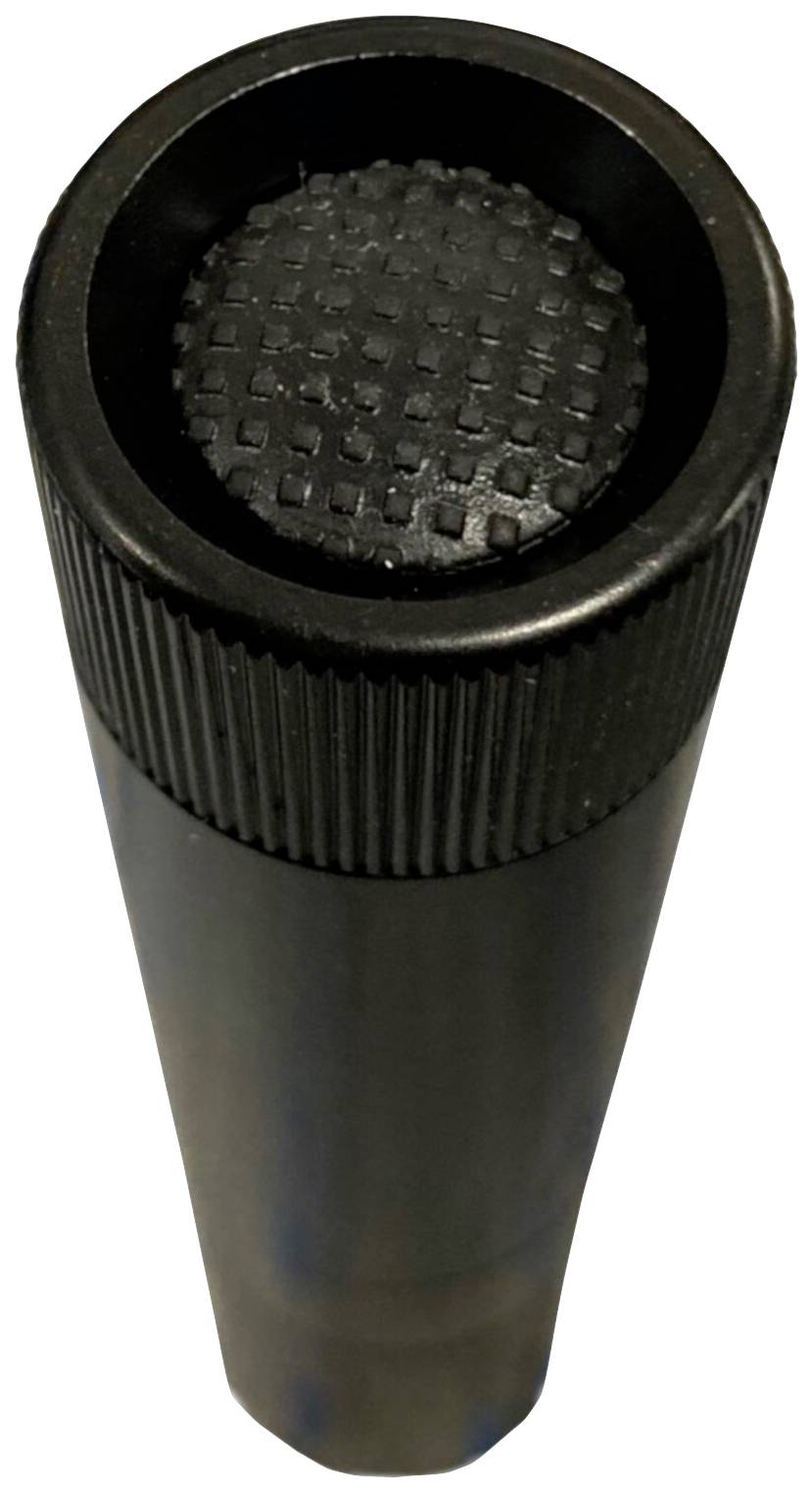

Valcovitý čierny objekt s vrúbkovaným povrchom a okrúhlym, vypuklým vrcholom. Funkcia alebo kontext nie sú zrejmé.

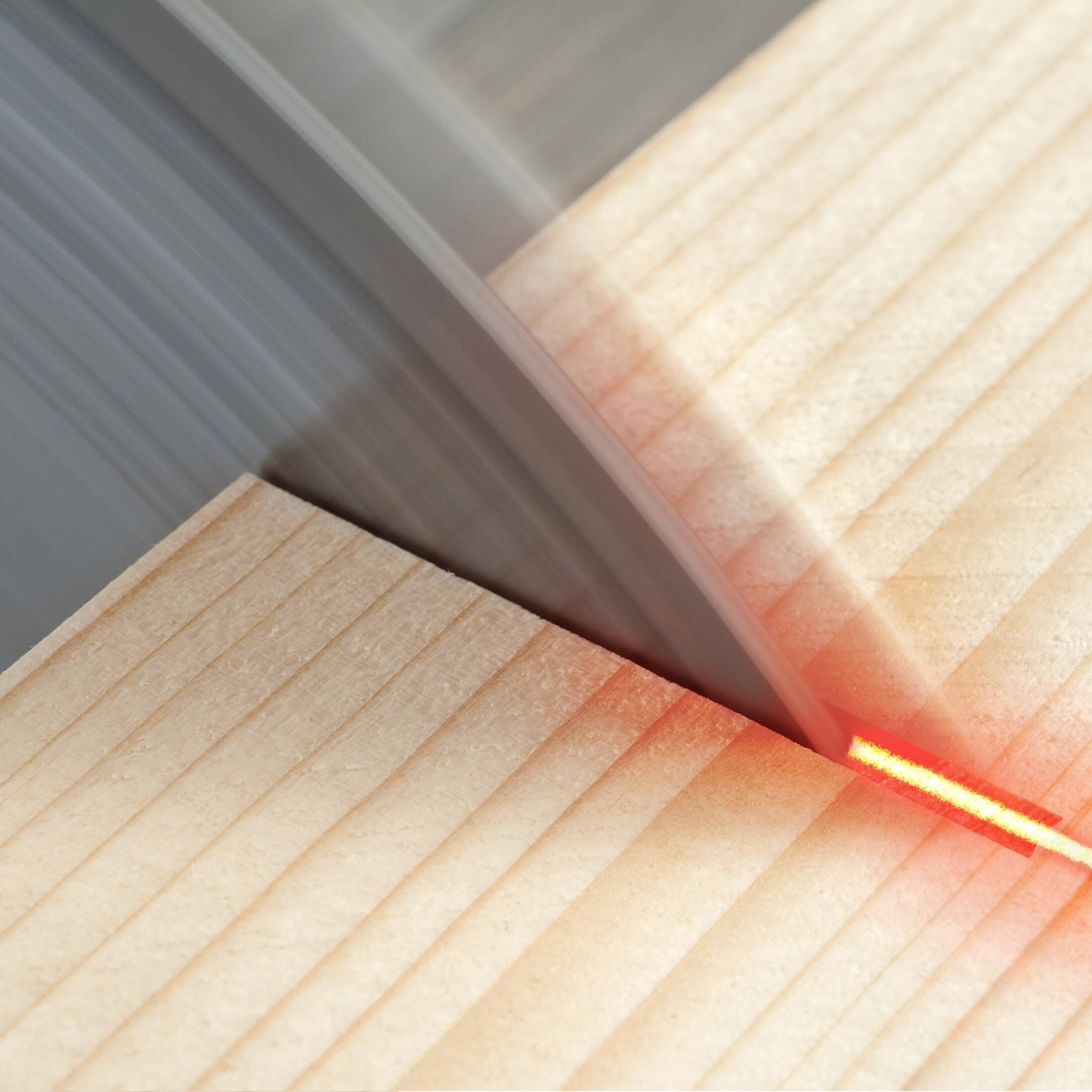

Drevená doska je presne rozrezaná kotúčovou pílou, pričom je viditeľné rotujúce pílové koleso a červené laserové vodiace čiary.

Technický výkres kruhu s dvoma priemermi: vonkajší priemer Ø22 a vnútorný priemer Ø3,5.

Technický výkres valcového objektu, dĺžka 120 mm, priemer 22 mm. Drážkovanie na pravom konci v dĺžke 15 mm.

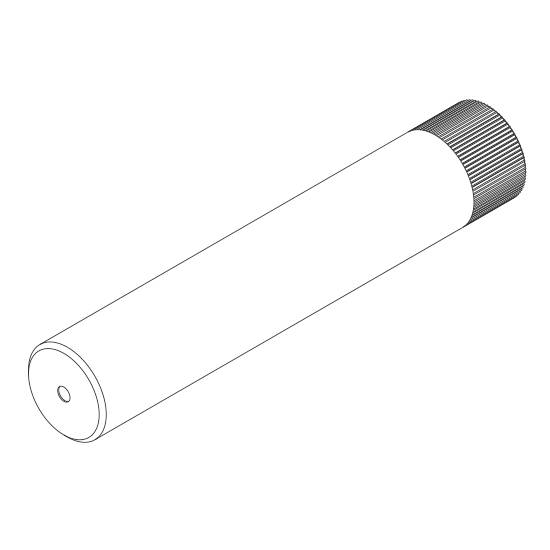

Jednoduchý valcovitý predmet, pravdepodobne pero alebo niečo podobné, s vrúbkovaným uzáverom a hladkým povrchom.

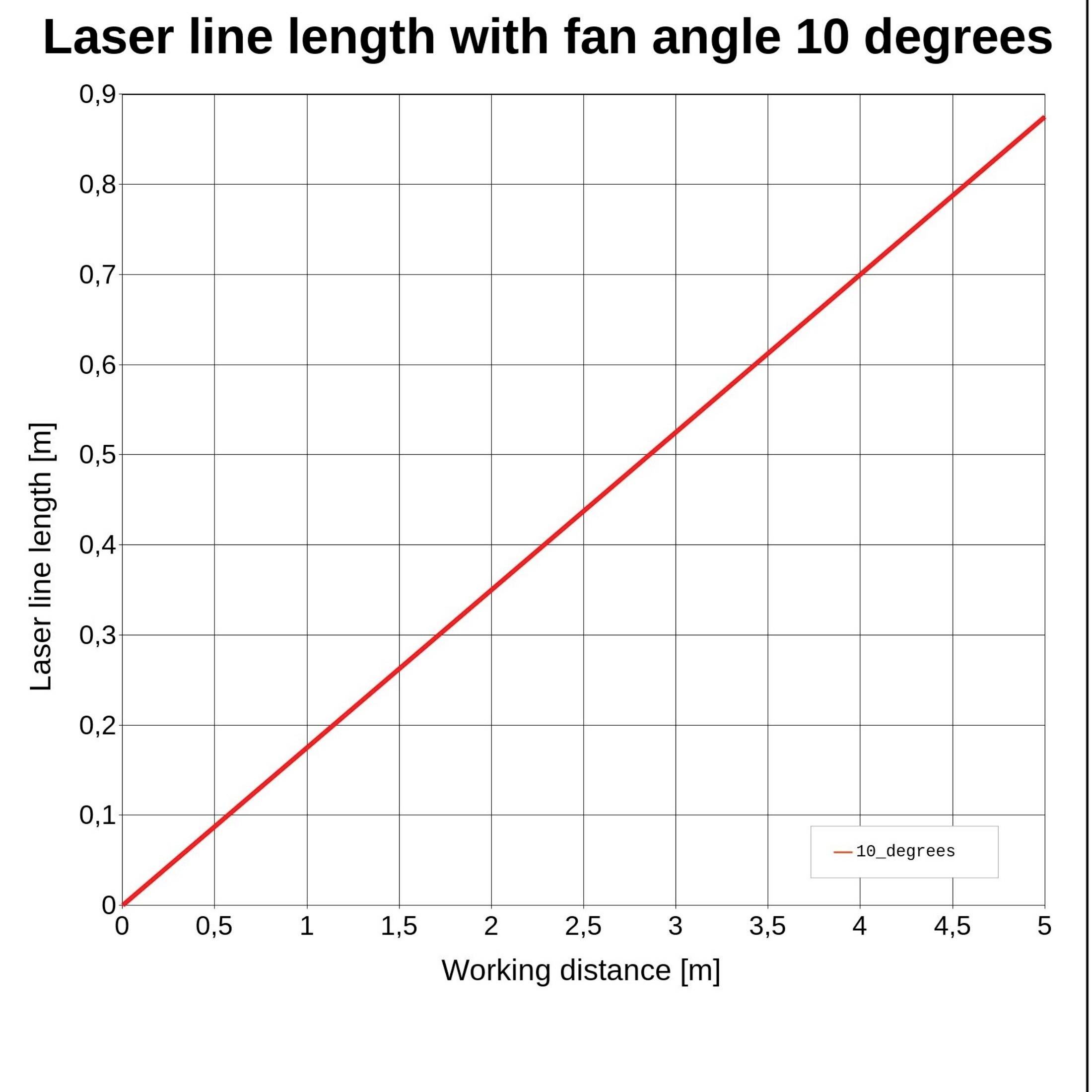

Diagram: Dĺžka laserovej línie pri uhle ventilátora 10 stupňov. Osi: Pracovná vzdialenosť [m], Dĺžka laserovej línie [m]. Zobrazuje lineárny rast.

1/9

Kategória výrobku

líniový laser

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

650 nm

Výkon

5 mW

(Ø)

22 mm

Doručenie: Št 8. 10.

62 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (162,59 € / kus)

162,59 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Čiarový laser, červený, 650nm, 5mW, 10°, laser triedy 2M, ohnisko 1m, 3V DC, 22x120mm, paralelná os, prevádzka na batérie

Kategória lasera: 2M
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Materiál: hliník
Optický výkon: 5mW
Životnosť: 10 000 hodín
prevádzková teplota: -20°C– 50 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: čiara
Trieda lasera: 2M
Divergencia: B - 0,3 mrad
Uhol otvorenia: 10°
Pracovná vzdialenosť: 1m
Optika: sklenené šošovky s antireflexnou vrstvou
Laserová technológia: single mode dióda
Zaostrenie: pevné (1000 mm)
Potenciál bývania: VDD(+)
Výstupný priemer optiky: 3,5 mm
Farba puzdra: čierna

Kategória výrobku: líniový laser

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: Fix Fokus 1000 mm

Vlnová dĺžka: 650 nm

: 5 mW

(Ø): 22 mm

Dĺžka: 120 mm

Kategória lasera: 2M

Uhol otvorenia: 10°

Divergencia lúča: 0.3 mrad

Pracovné odstup: 1 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 20 mA

Materiál: hliník

Rozmer.: (Ø x v) 22 mm x 120 mm

Hmotnosť: 94.6 g

Spĺňa RoHS: áno

Šírka: 22 mm

V: 120 mm

Max. teplota: 50 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987473 Picotronic LB650-5-3(22x120)10DEG-AP-F1000 70135084 líniový laser, klasa 2M, 5 mW, 650 nm

Informácie

Informácie 2987473 Picotronic LB650-5-3(22x120)10DEG-AP-F1000 70135084 líniový laser, klasa 2M, 5 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987473 Picotronic LB650-5-3(22x120)10DEG-AP-F1000 70135084 líniový laser, klasa 2M, 5 mW, 650 nm

Popis

Prevedenie

Čiarový laser, červený, 650nm, 5mW, 10°, laser triedy 2M, ohnisko 1m, 3V DC, 22x120mm, paralelná os, prevádzka na batérie
Typ LB650-5-3(22x120)10DEG-AP-F1000 je laser na premietanie červenej laserovej čiary. Laserový modul vyžaruje žiarenie s vlnovou dĺžkou 650nm. Modul vyžaduje batériu (CR123A), ktorá je súčasťou dodávky a umožňuje bezdrôtovú prevádzku niekoľko hodín. Laser má kompaktný dizajn (22x120mm). Stlačte raz spínač na konci laserového modulu a laser sa natrvalo zapne. Opätovným stlačením sa laser opäť vypne. Uhol otvorenia (10°) vytvára laserovú čiaru s dĺžkou 0,17 m pri pracovnej vzdialenosti 1 m. Pre aplikácie v priemysle, remeslách, hobby alebo výstavných priestoroch. Tento modul spadá do laserovej triedy 2M.
Západkový spínač: Stlačte raz spínač na konci laserového modulu a laser sa natrvalo zapne. Opätovným stlačením sa laser opäť vypne.
Charakteristika lúča: čiara, hrúbka čiary 1mm@1m
Optický výkon: 5mW (laser triedy 2M); Ohnisko: 1m
Kompaktný dizajn: 22x120mm; Uhol otvorenia: 10°; Odchýlka osi do 1,0°; Uhol otvorenia (10°) vytvára laserovú čiaru s dĺžkou 0,17 m pri pracovnej vzdialenosti 1 m.
Na označovanie a polohovanie predmetov, ako aj na použitie v priemysle, remeslách, hobby alebo výstavných priestoroch. Na prevádzku je potrebná batéria CR123A (súčasť balenia).
Batéria CR123A je súčasťou dodávky.
