Picotronic LH650-20-24(20x80)-M12 70128642 polohovací laser, klasa 2M, 20 mW, 650 nm

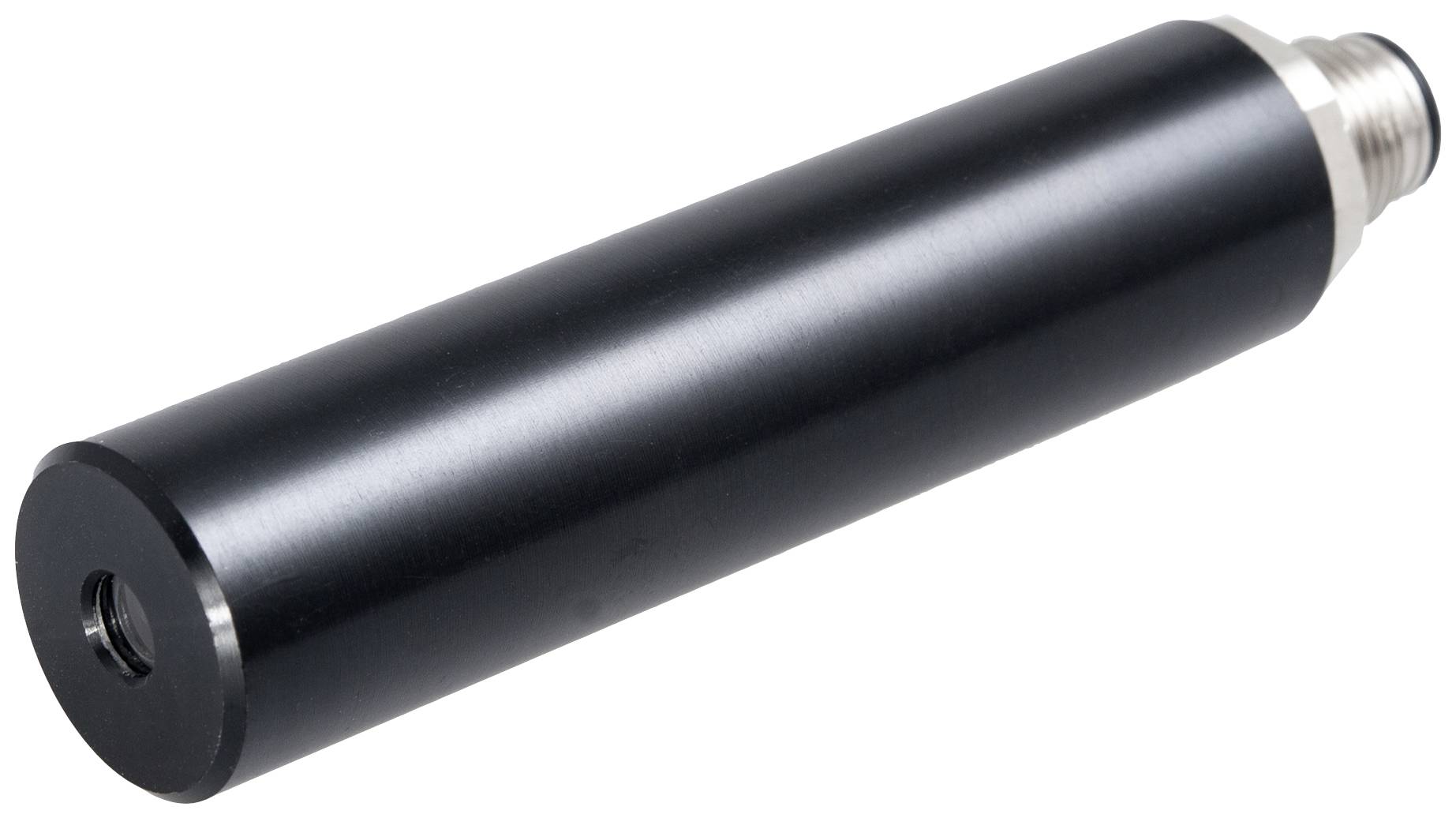

Čierny valcovitý kovový predmet so strieborným skrutkovým spojom na jednom konci, pravdepodobne súčasť technického zariadenia.

Jednoduchá čierna sinusovka s tenkou červenou horizontálnou čiarou v strede na bielom pozadí.

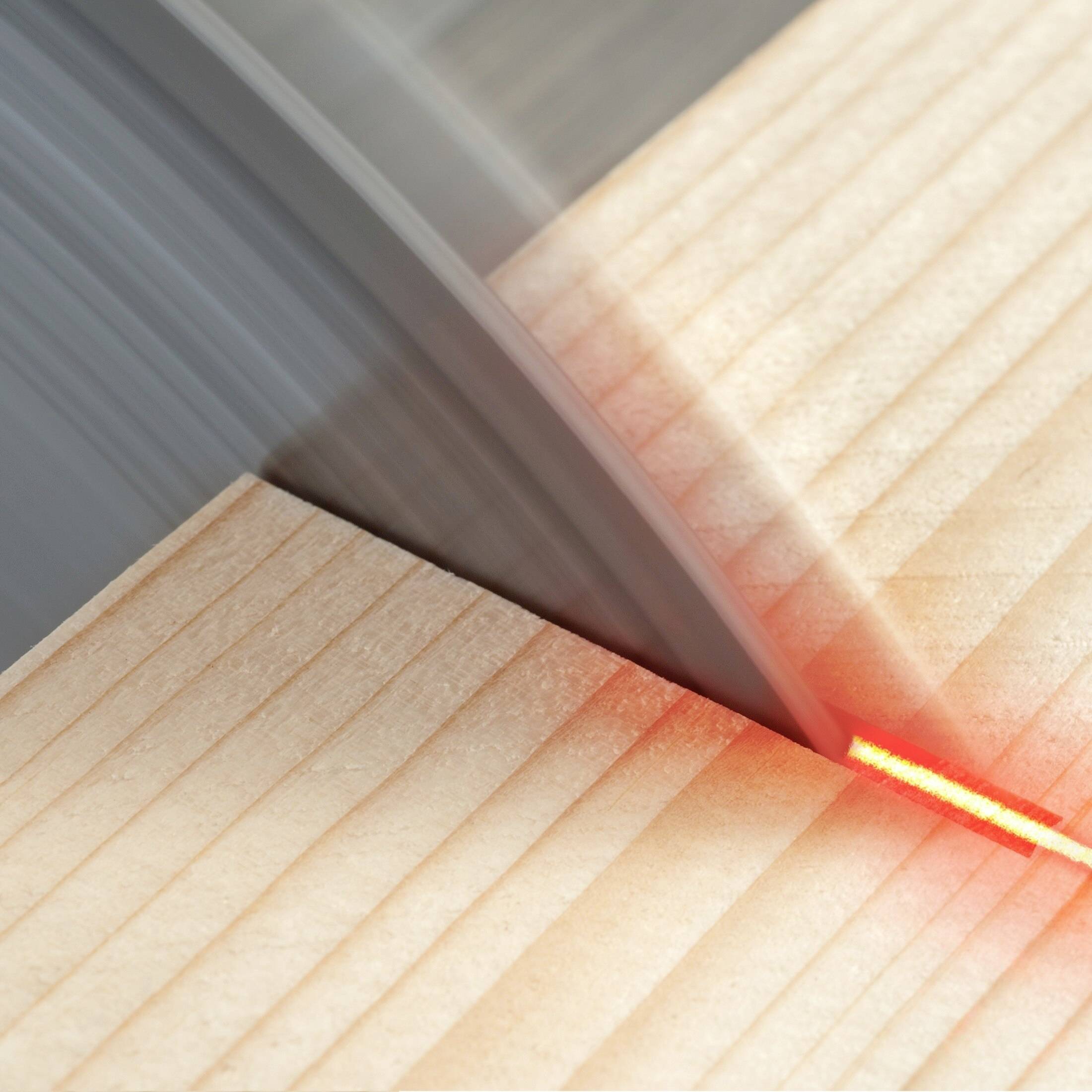

Kruhová píla prechádza drevom, sprevádzaná červeným laserom, ktorý vyznačuje oblasť rezu.

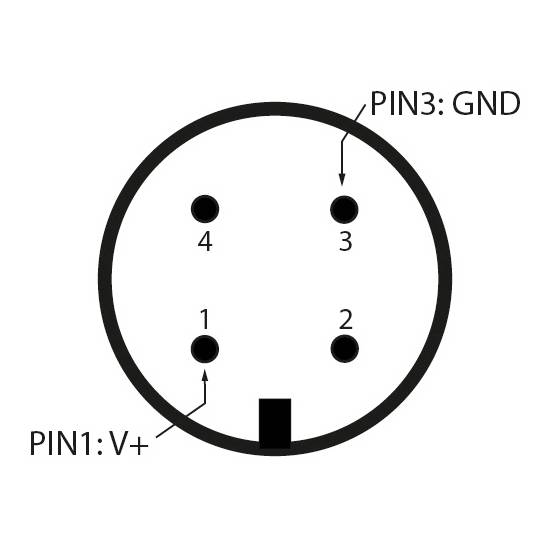

Guľatý konektor so štyrmi kolíkmi, hore popísaný: 'PIN3: GND', vľavo dole: 'PIN1: V+', v strede číslovaný od 1 do 4.

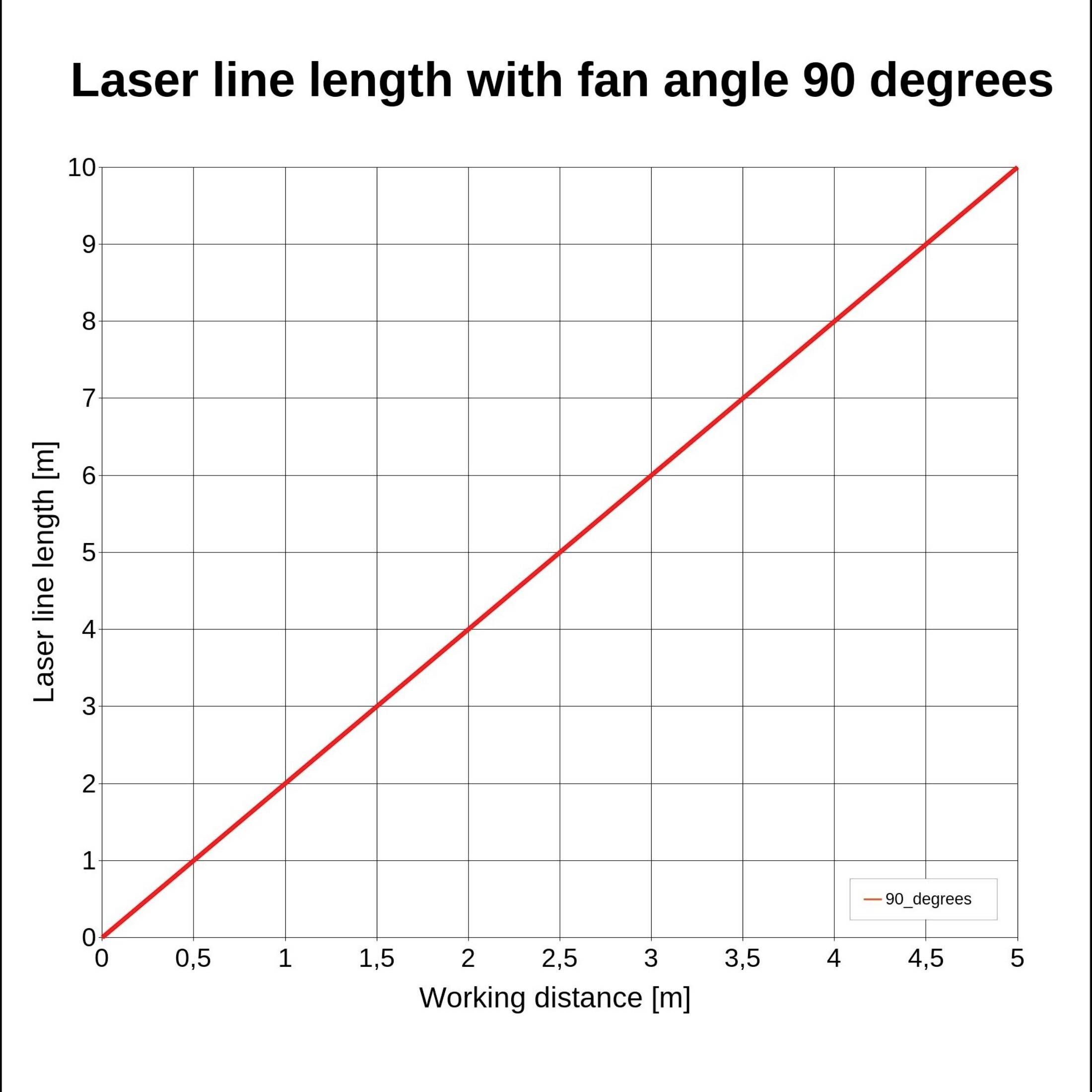

Diagram lineárneho nárastu: Dĺžka laserového lúča (m) v závislosti od pracovnej vzdialenosti (m) s uhlom vejára 90 stupňov. Dĺžka rovnomerne rastie od 0 do 9.

1/5

Kategória výrobku

polohovací laser

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

650 nm

Výkon

20 mW

(Ø)

20 mm

Doručenie: Št 8. 10.

5 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (296,75 € / kus)

296,75 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Čiarový laser, červený, 650nm, 20mW, 90°, laser triedy 2M, ohnisko 3m, 24V DC, 20x80mm, zástrčka M12 bez kábla

Kategória lasera: 2M
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Materiál: hliník
Optický výkon: 20mW
Životnosť: 10 000 hodín
prevádzková teplota: -20°C– 50 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: čiara
Trieda lasera: 2M
Divergencia: H - 1,0 mrad
Uhol otvorenia: 90°
Pracovná vzdialenosť: 3 m
Optika: sklenené šošovky s antireflexnou vrstvou
Laserová technológia: single mode dióda
Zaostrenie: pevné (3000 mm)
Bytový potenciál: Izolovaný
Výstupný priemer optiky: 5,5 mm
Farba puzdra: čierna
Ochranná šošovka: áno
Trieda ochrany: IP 64

Kategória výrobku: polohovací laser

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: Fix Fokus 3000 mm

Vlnová dĺžka: 650 nm

: 20 mW

(Ø): 20 mm

Dĺžka: 80 mm

Kategória lasera: 2M

Uhol otvorenia: 90°

Divergencia lúča: 1.0 mrad

Pracovné odstup: 3 m

Prevádzkové napätie: 24 V/DC

Prevádzkový prúd: 20 mA

Materiál: hliník

Rozmer.: (Ø x v) 20 mm x 80 mm

Hmotnosť: 63 g

Spĺňa RoHS: áno

Šírka: 20 mm

V: 80 mm

Max. teplota: 50 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987409 Picotronic LH650-20-24(20x80)-M12 70128642 polohovací laser, klasa 2M, 20 mW, 650 nm

Informácie

Informácie 2987409 Picotronic LH650-20-24(20x80)-M12 70128642 polohovací laser, klasa 2M, 20 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987409 Picotronic LH650-20-24(20x80)-M12 70128642 polohovací laser, klasa 2M, 20 mW, 650 nm

Popis

Prevedenie

Čiarový laser, červený, 650nm, 20mW, 90°, laser triedy 2M, ohnisko 3m, 24V DC, 20x80mm, zástrčka M12 bez kábla
Typ LH650-20-24(20x80)-M12 je čiarový laser na premietanie červenej laserovej čiary. Laserový modul vyžaruje žiarenie s vlnovou dĺžkou 650nm. Laser má kompaktný dizajn (20x80mm). Životnosť laserového modulu je väčšia ako 10 000 hodín. Uhol otvorenia 90° vytvára líniu dlhú 6m vo vzdialenosti 3m. Tento čiarový laser sa používa napríklad v laserových značkovacích systémoch, na polohovanie komponentov, v priemysle, remeslách, hobby a výstavnom sektore. Tento modul spadá do laserovej triedy 2M.
Charakteristika lúča: čiara, hrúbka čiary 1,5 mm @ 3 m
Optický výkon: 20mW (laser triedy 2M); Ohnisko 3m
Kompaktný dizajn: 20x80mm; Uhol otvorenia: 90°; Odchýlka osi: do 3,0°, konektor M12 bez kábla
Uhol otvorenia (90°) vytvára laserovú čiaru s dĺžkou 6m pri pracovnej vzdialenosti 3m.
Pre aplikácie napríklad v laserových značkovacích systémoch, robotike a výstavnom sektore. Napájanie 24V. Na napájanie môžete použiť náš napájací zdroj Picotronic LFNT-24-C-M12 napr.
