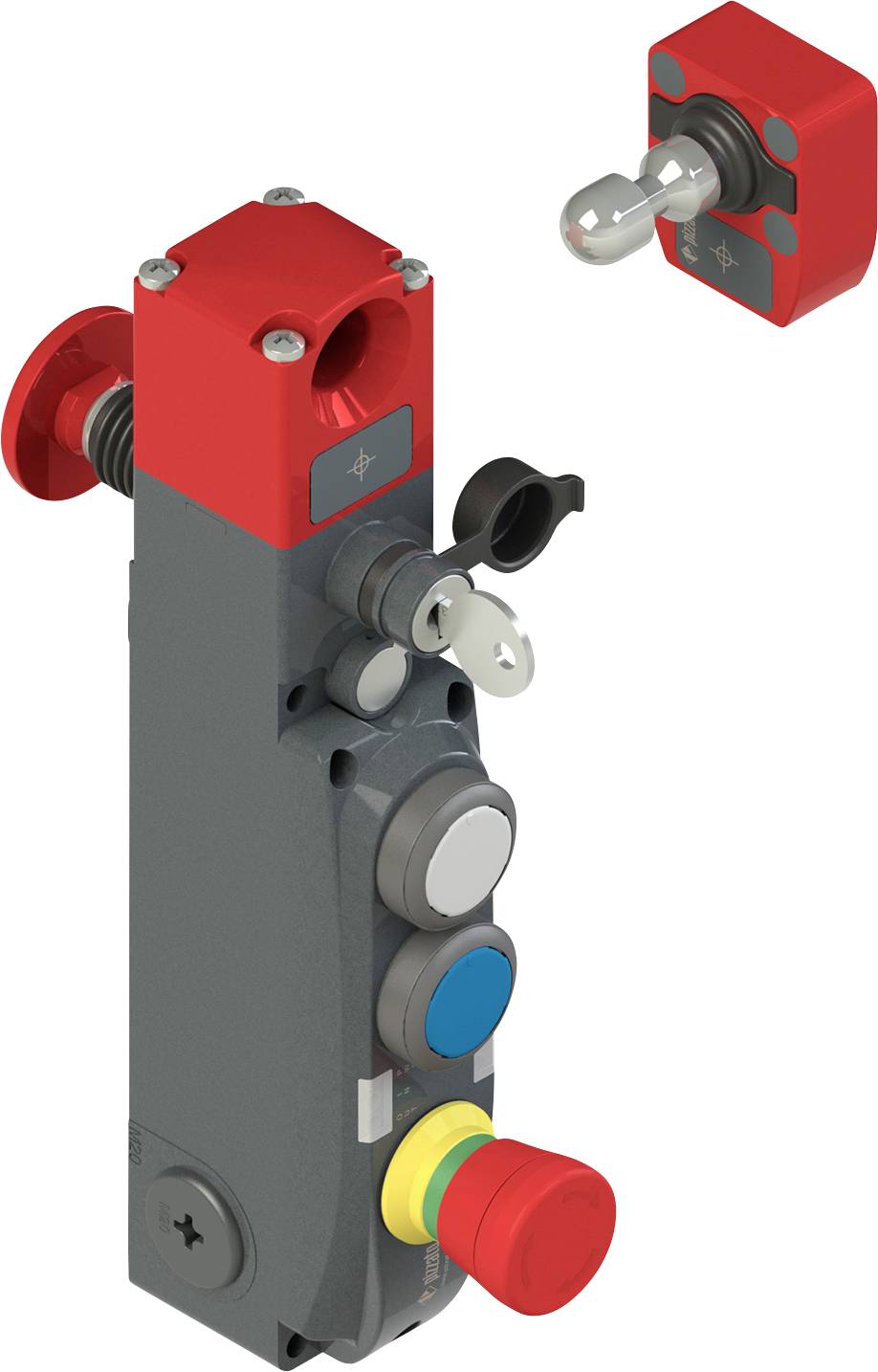

Pizzato Elettrica NG 2D6D412V-F31LP60 bezpečnostný spínač, 24 V/DC, (š x v x h) 40.4 x 233.5 x 49 mm, NG 2D6D412V-F31LP6
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
bezpečnostný spínač
Pripojenie
pružinová svorka
Prevádzkové napätie
24 V/DC
Typ
NG 2D6D412V-F31LP60
Min. prevádzkové napätie
21.6 V
Datasheety: (PDF)
Počet
Celkom (703,25 € / kus)
703,25 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
bezpečnostný spínač
- Typ
NG 2D6D412V-F31LP60
- Pripojenie
pružinová svorka
- Prevádzkové napätie
24 V/DC
- Min. prevádzkové napätie
21.6 V
- Prevádzkové napätie max.
26.4 V
- Prevádzkové napätie
21.6 - 26.4 V
- Spínacie napätie (max.)
24 V/DC
- Spínací prúd (max.)
0.25 A
- Úroveň výkonu
PL e
- Safety Integrity Level, SIL
SIL 3
- Kategória bezpečnosti
4
- Certifikácia (senzory)
DE
cULus
TÜV
IP67
IP69K
- Prevádzková teplota (min.)
-20 °C
- Prevádzková teplota (max.)
50 °C
- Hĺbka
49 mm
- Šírka
40.4 mm
- V
233.5 mm
- Rozmer.
(š x v x h) 40.4 x 233.5 x 49 mm
- Obsah
1 ks
- Priemyslové balenie
áno
- Menovité napätie
24 V/DC
Na stiahnutie
Datasheet
Datasheet 3737376 Pizzato Elettrica NG 2D6D412V-F31LP60 bezpečnostný spínač, 24 V/DC, (š x v x h) 40.4 x 233.5 x 49 mm, NG 2D6D412V-F31LP6
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3737376 Pizzato Elettrica NG 2D6D412V-F31LP60 bezpečnostný spínač, 24 V/DC, (š x v x h) 40.4 x 233.5 x 49 mm, NG 2D6D412V-F31LP6
Popis
Všeobecné funkcie
Trieda ochrany:
IP65 podľa normy EN 60529
Pozícia 1:
1 biele tlačidlo 1NO+1NC
Pozícia 2:
1 modré tlačidlo 1NC+1NO
Pozícia 3:
1 červené tlačidlo núdzového zastavenia, otočné, 2 rozpínacie kontakty
Konfigurácia veka:
3 zariadenia
Bývanie:
Kovové puzdro, tri káblové vstupy so závitom M20x1,5
Hlava:
Neodnímateľná otočná hlava s uvoľnením kľúča a tlačidlom proti panike
Princíp fungovania:
Princíp D, zablokovaný aktuátor s beznapäťovým elektromagnetom
Vchody a východy:
2 bezpečnostné vstupy IS1-IS2,
2 bezpečnostné výstupy OS1-OS2,
1 signálový výstup pre vložený aktuátor O3,
1 signálový výstup pre zablokovaný aktuátor O4,
vstupy I4 alebo IE1-IE2 na aktiváciu elektromagnetu,
1 Vstup I3 pre programovanie/resetovanie aktuátora
Povolenie bezpečných výstupov operačného systému:
Režim 1: Bezpečnostné výstupy sú aktívne, keď je ovládač zasunutý a zablokovaný.
Pohon:
S univerzálnym pohonom na vysokej úrovni, kódovanie VN NG-F31
Typ pripojenia:
Bez zástrčky
Tento text bol preložený strojovo.
