PL-RPT Eltako Powerline repeater pod omietku

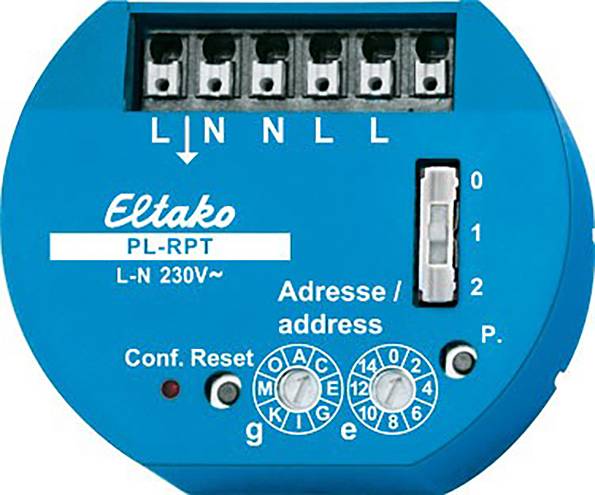

Powerline opakovač. 53x43mm, hĺbka 25mm, pre montáž do 58mm rozvodných skríň. Strata v pohotovostnom režime iba 0,5 wattu. S opakovačom je možné dosiahnuť väčšie dosahy. Pre dĺžky káblov> 300 m, opakovač je typicky umiestnený v rozvode medzi snímačom a akčným členom. Opakovač opakuje príkazy zo snímačov s rovnakou adresou g, napr. Spätná väzba od ovládačov sa neopakuje. Na prednej strane sú dva otočné prepínače na pridelenie adresy: Ľavý otočný prepínač určuje skupinovú adresu g so 16 abecednými hodnotami od A do P. Pravý otočný prepínač určuje elementárnu adresu e so 16 číselnými hodnotami. Nad ním je posuvný prepínač ako konfiguračný prepínač s polohami 0, 1 a 2. Pozícia 0: Centrálne príkazy sa opakujú bez ohľadu na adresu e opakovača. Pri adrese g, e = 0 sa opakujú iba centrálne príkazy. Pozícia 1: S adresou g, e = 0 na opakovači sa opakujú všetky príkazy skupiny g. Pozícia 2: Nepriradené. Adresy je možné meniť pod napätím alebo pod napätím. Naľavo od otočných spínačov je červená LED, ktorá indikuje všetku aktivitu. Vedľa neho je resetovacie tlačidlo a napravo od neho servisný kolík (P). Pripájacie svorky v hornej časti sú zásuvné svorky pre prierezy vodičov od 0,2 mm² do 1,5 mm².

Tento text bol preložený strojovo.
