prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3123-4SE0 1 ks

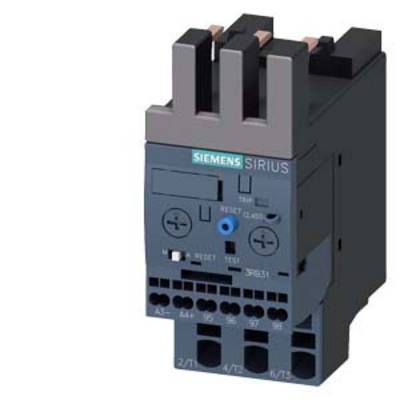

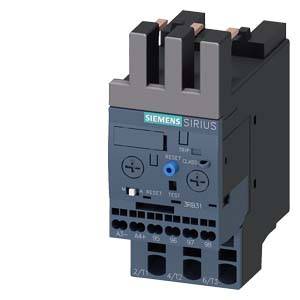

Tento obrázok zobrazuje zariadenie Siemens SIRIUS, pravdepodobne relé alebo stýkač, s rôznymi pripojovaciemi svorkami a ovládacími tlačidlami.

Ilustračný obrázok

Otvorená serverová skriňa odhaľuje rôzne elektronické komponenty a káble, usporiadané na políciach s viditelnými konektormi.

Diagram elektrickej rozvodnej stanice s popisovanými komponentmi: nosič, nadprúdové relé, príslušenstvo, drôtový spúšťač, kryt, RESET, tlačidlo.

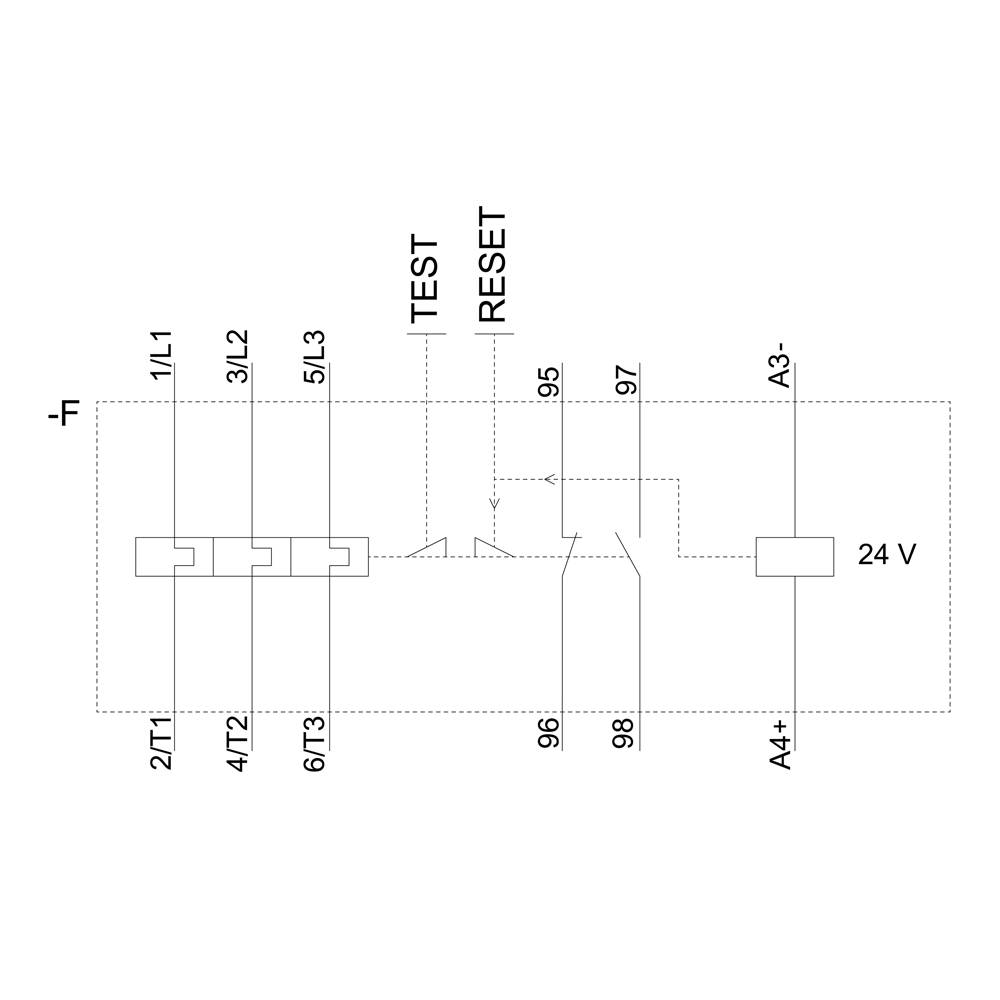

Schéma zapojenia elektrickej schémy s označeniami: 'TEST', 'RESET'. Vstupy označené ako 1L1, 3L2, 5L3; výstupy ako 2T1, 4T2, 6T3 a 24V na A3-, A4+.

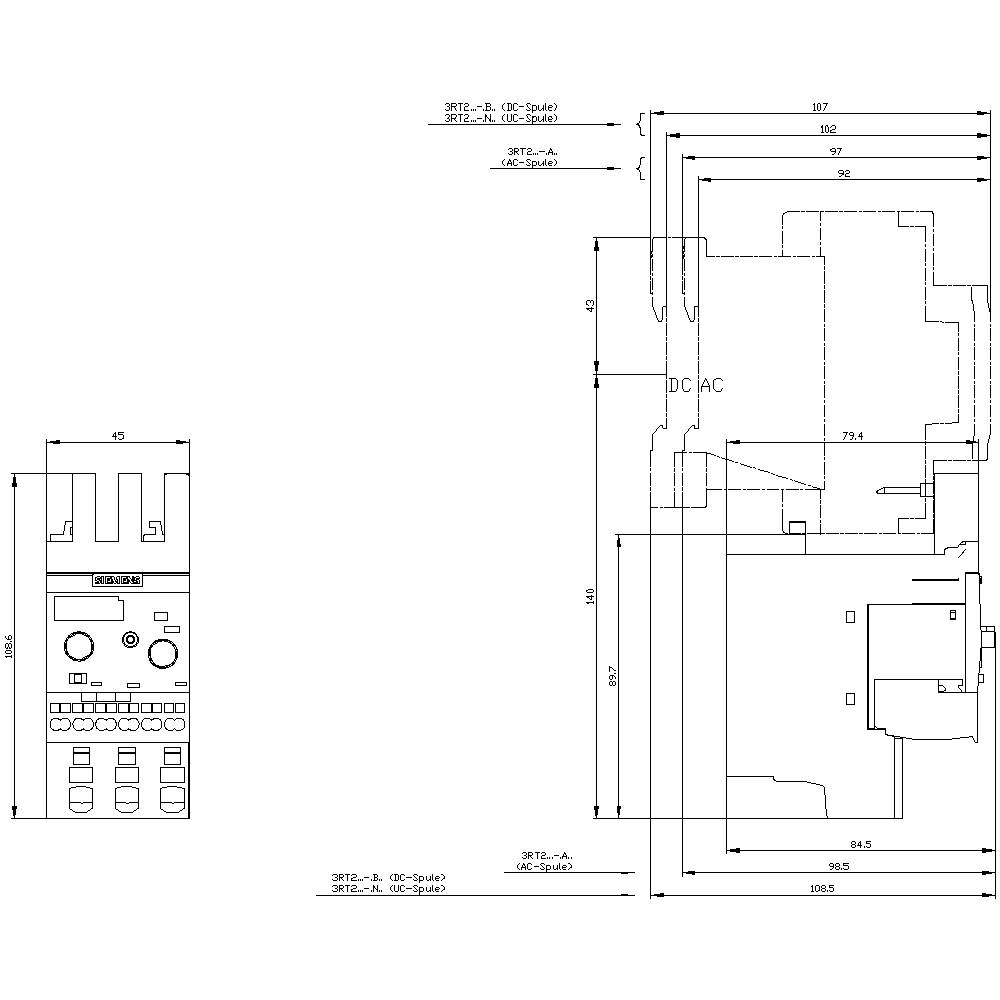

Detailná technická kresba elektrického spínača s rozmermi v milimetroch. Obsahuje výškové, šírkové a hĺbkové rozmery.

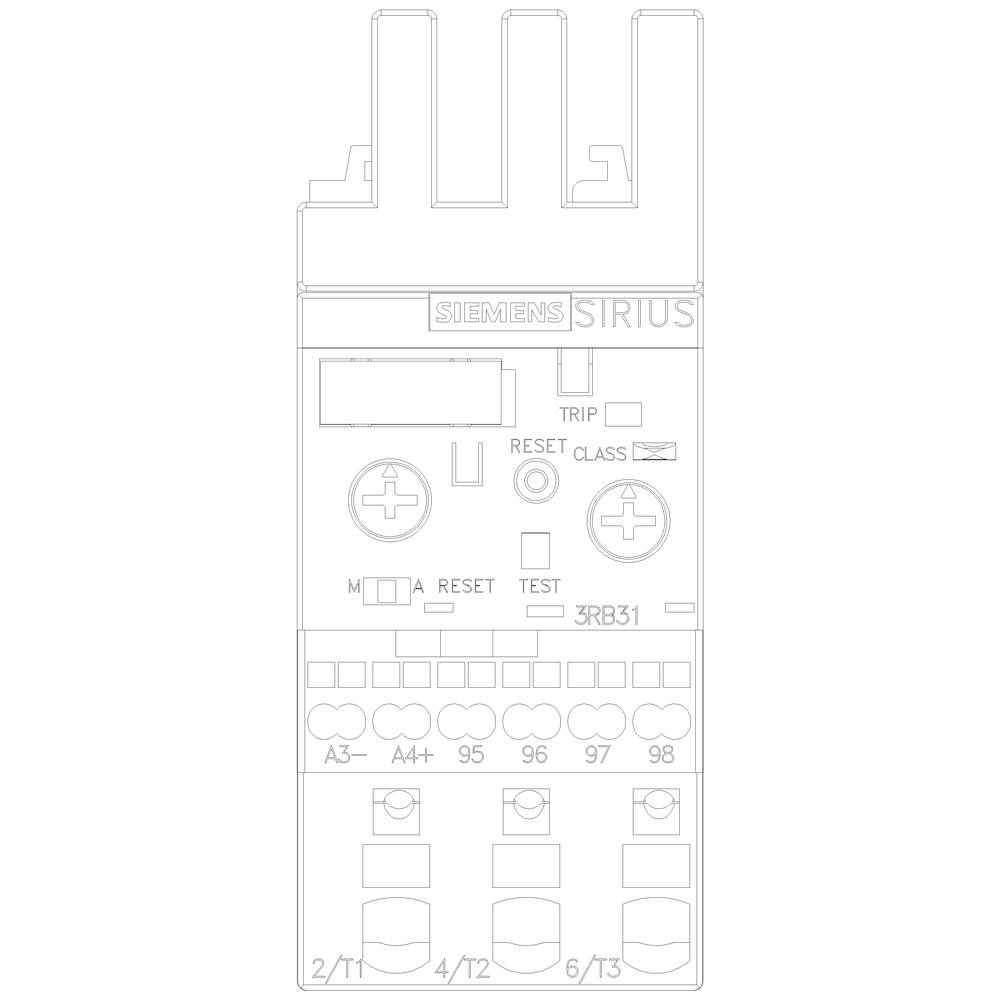

Elektrické spínacie zariadenie od Siemensu, typ Sirius 3RB31, zobrazuje ovládacie prvky pre test, reset a prípojky.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3123-4SE0

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Po 12. 10.

Počet

Celkom (174,79 € / kus)

174,79 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RB3123-4SE0

Konštrukčná veľkosť: S0

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V/AC

Rozsah nastavenia prúdu (min.): 3 A

Rozsah nastavenia prúdu (max.): 12 A

Rozsah nastavenia (prúd): 3 - 12 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 109 mm

Rozmer.: (d x š x v) 85 x 45 x 109 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 18

Menovitý prúd: 12 A

Dĺžka: 85 mm

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Spring clamp connection

UKCA: áno
