prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3133-4WX1 1 ks

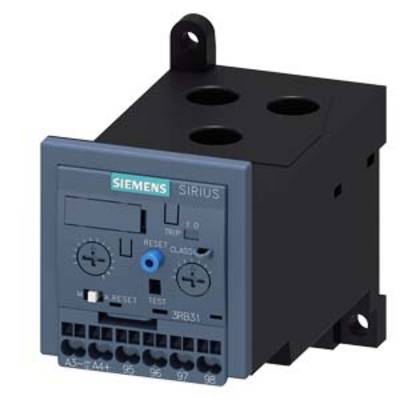

Štartovací relé značky Siemens, model 'Sirius', zobrazuje ovládacie prvky ako resetovací gombík, testovací gombík a pripojovacie svorky.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi a kabelážou zobrazuje organizované usporiadanie súčiastok.

Diagram znázorňuje elektronické nadprúdové relé s príslušenstvom a popisom jednotlivých súčastí: nosič, kryt, tlačidlo, prípojka a resetovací mechanizmus.

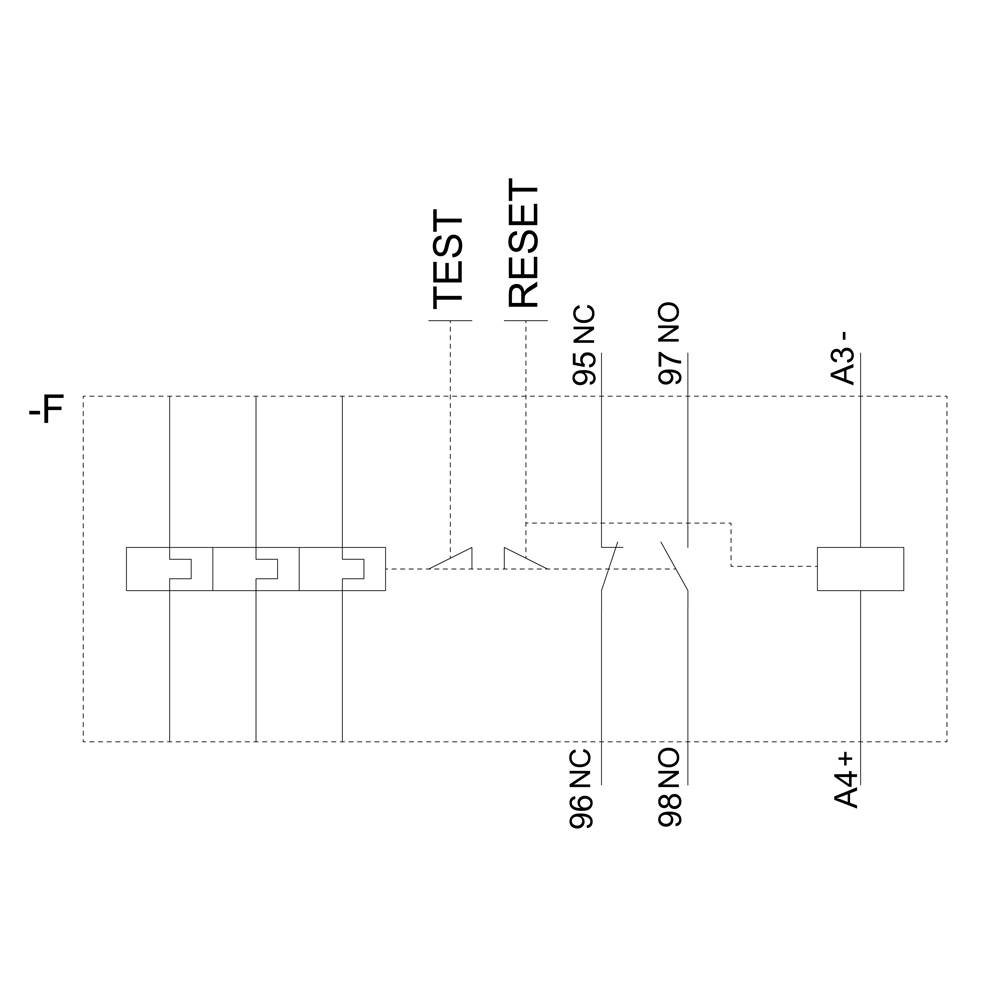

Diagram elektronického obvodu s tlačidlami TEST a RESET, so zobrazenými číslovkami svoriek 95 NC, 96 NC, 97 NO, 98 NO, A3-, A4+.

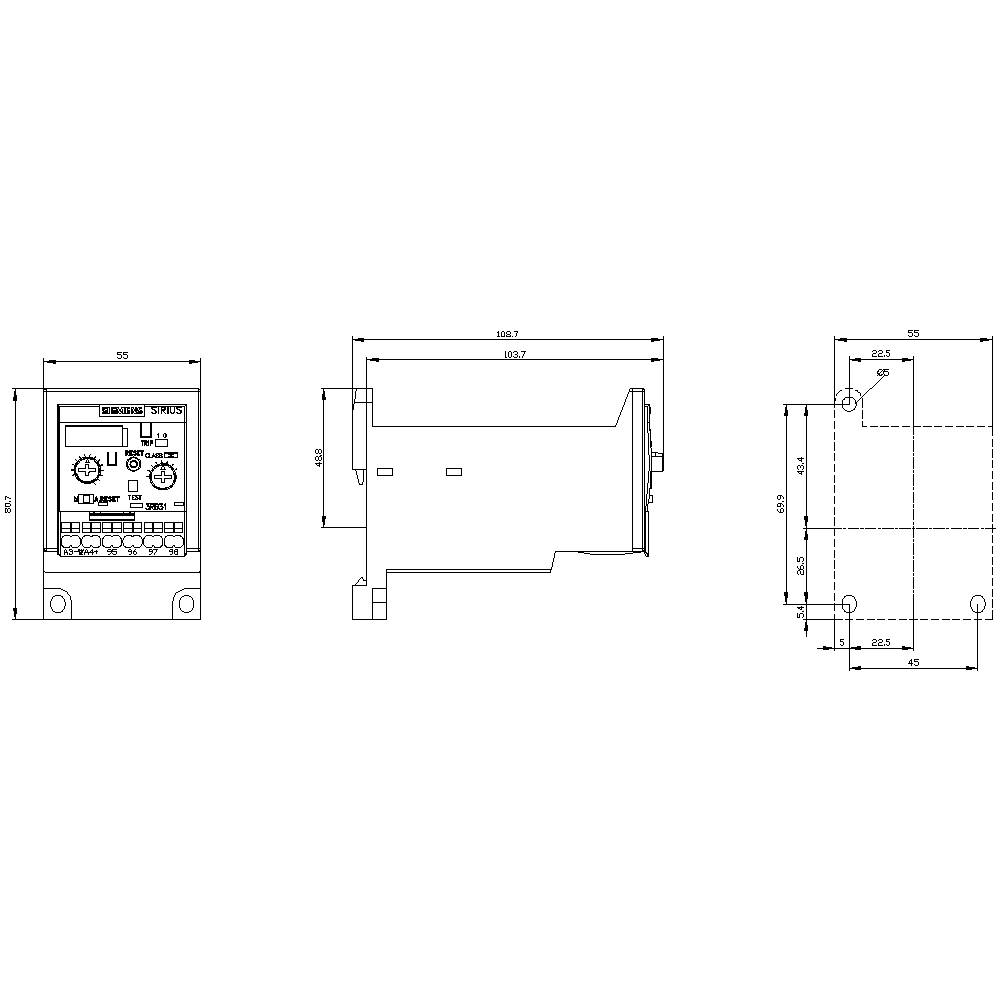

Technický výkres elektrickej riadiacej jednotky s rozmermi a bočnými pohľadmi. Zobrazuje predný, bočný a horný pohľad.

1/5

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3133-4WX1

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (280,49 € / kus)

280,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RB3133-4WX1

Konštrukčná veľkosť: S2

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V/AC

Rozsah nastavenia prúdu (min.): 20 A

Rozsah nastavenia prúdu (max.): 80 A

Rozsah nastavenia (prúd): 20 - 80 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prúdový transformátor

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 81 mm

Rozmer.: (d x š x v) 109 x 55 x 81 mm

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Menovitý prúd: 80 A

Dĺžka: 109 mm

Prierez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Through-feed current converter

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743261 prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3133-4WX1 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743261 prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3133-4WX1 1 ks
