prepäťové relé Siemens 3RB3046-1XB0 3RB30461XB0, 1 ks

Siemens Sirius nadprúdové relé s ovládacími prvkami a prípojkami na ochranu elektromotora pred preťažením.

Ilustračný obrázok

Otvorená rozvodná skriňa zobrazuje rôzne zapojené elektronické zariadenia a komponenty v usporiadanom poradí.

Montážny návod pre elektrické a mechanické komponenty vrátane nosičov, nadprúdových relé, tlačidiel a príslušenstva.

'Schéma zapojenia s popiskami: -F, 2/T1, 4/T2, 6/T3, TEST, RESET. Čísla kontaktov: 95 NC, 96 NC, 97 NO, 98 NO.'

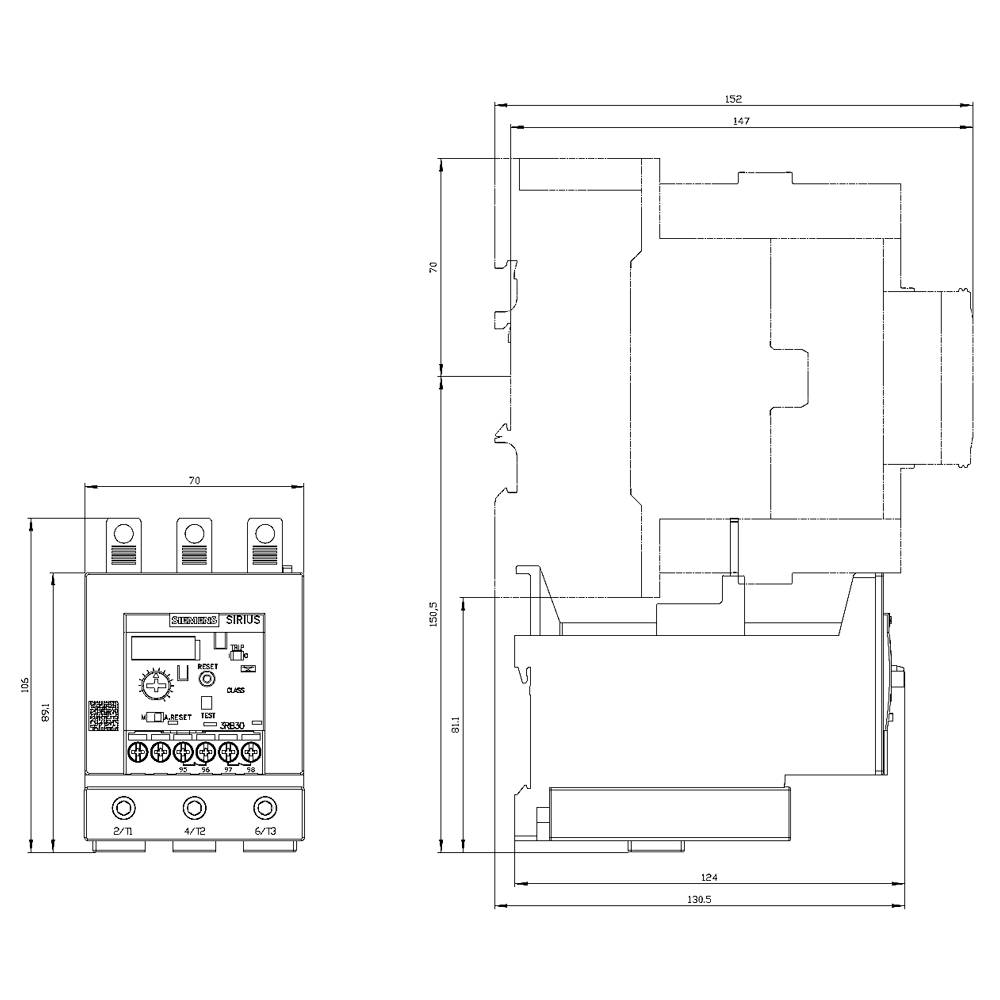

Výkres elektrického zariadenia s rozmermi. Vľavo: čelný pohľad s detailmi pripojenia. Vpravo: bočný pohľad s jasnými rozmermi.

1/5

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3046-1XB0

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (215,45 € / kus)

215,45 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RB3046-1XB0

Konštrukčná veľkosť: S3

Funkcia: preťaženie

Prevádzkové napätie: 1000 V/AC

Rozsah nastavenia prúdu (min.): 32 A

Rozsah nastavenia prúdu (max.): 115 A

Rozsah nastavenia (prúd): 32 - 115 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: skrutkovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 70 mm

V: 106 mm

Rozmer.: (d x š x v) 124 x 70 x 106 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 10

Farba: viacfarebná

Menovitý prúd: 115 A

Dĺžka: 124 mm

Prierez flexibilné (min.): 2.5 mm²

Prierez pevný (min.): 2.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1699523 prepäťové relé Siemens 3RB3046-1XB0 3RB30461XB0, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1699523 prepäťové relé Siemens 3RB3046-1XB0 3RB30461XB0, 1 ks
