prepäťové relé Siemens 3RB3123-4RE0 3RB31234RE0, 1 ks

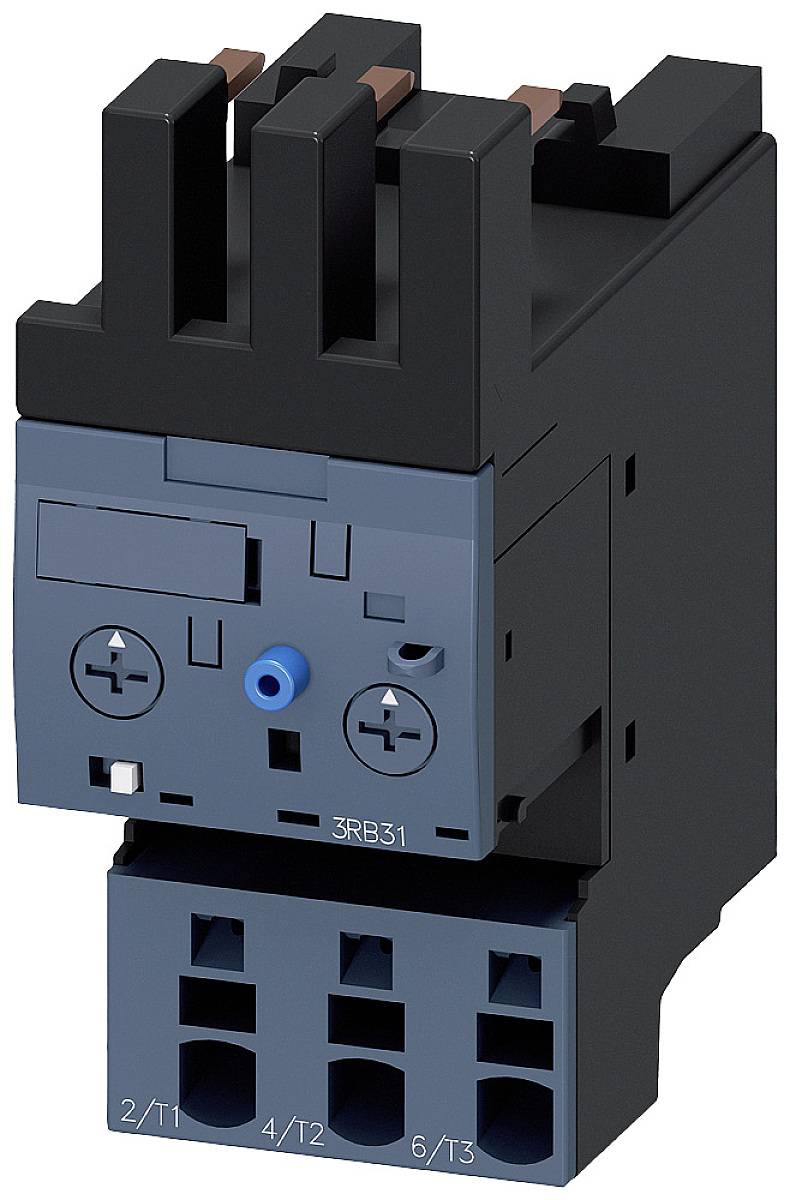

Čierne a modré elektromagnetické stykač s tromi svorkami, často používané v elektrických ovládacích systémoch.

Ilustračný obrázok

Kovová rozvádzačová skriňa s otvoreným krytom odhaľuje elektronické komponenty a zapojenie v niekoľkých radoch.

Diagram znázorňuje elektronické nadprúdové relé so súčasťami: nosič, príslušenstvo, tlačidlo RESET, kryt. Značenia ① až ⑥ sú vysvetlené.

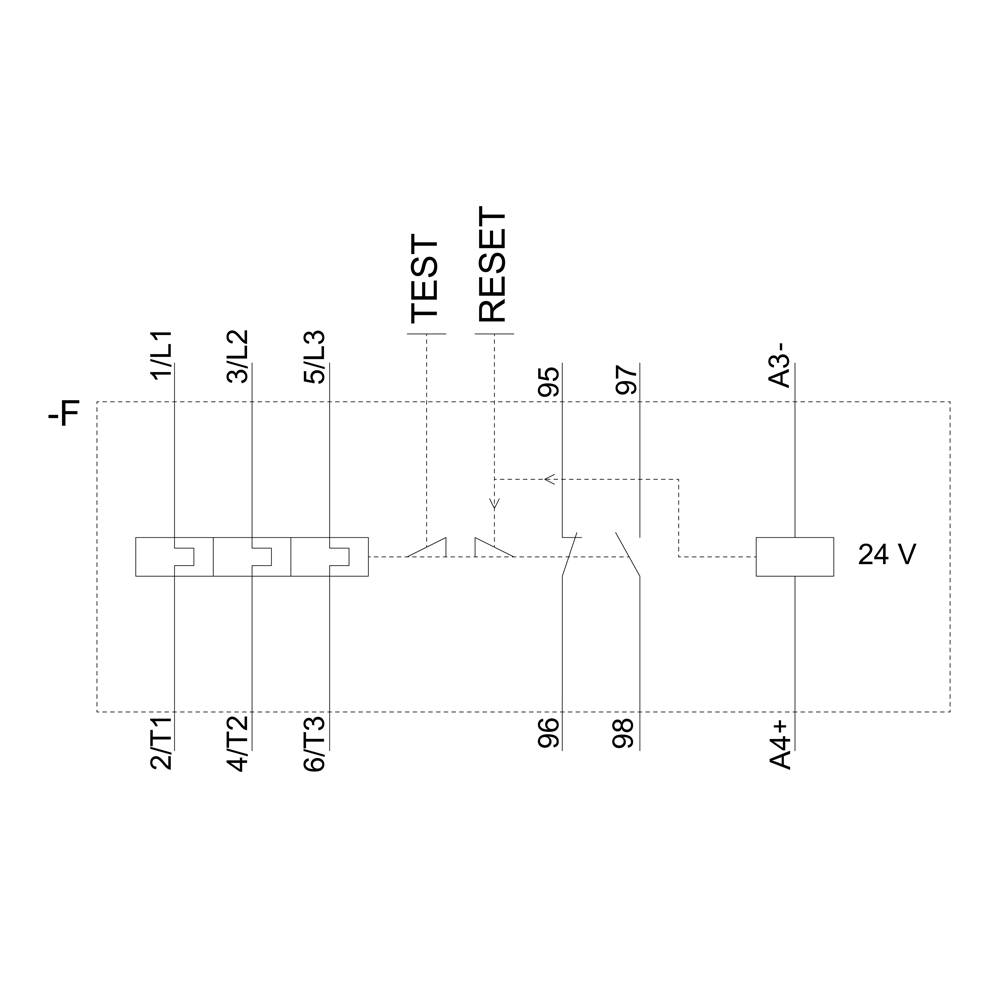

Schéma zapojenia pre elektrický systém s testovacou a resetovacou funkciou. Zobrazuje číslované svorky a 24V napájanie.

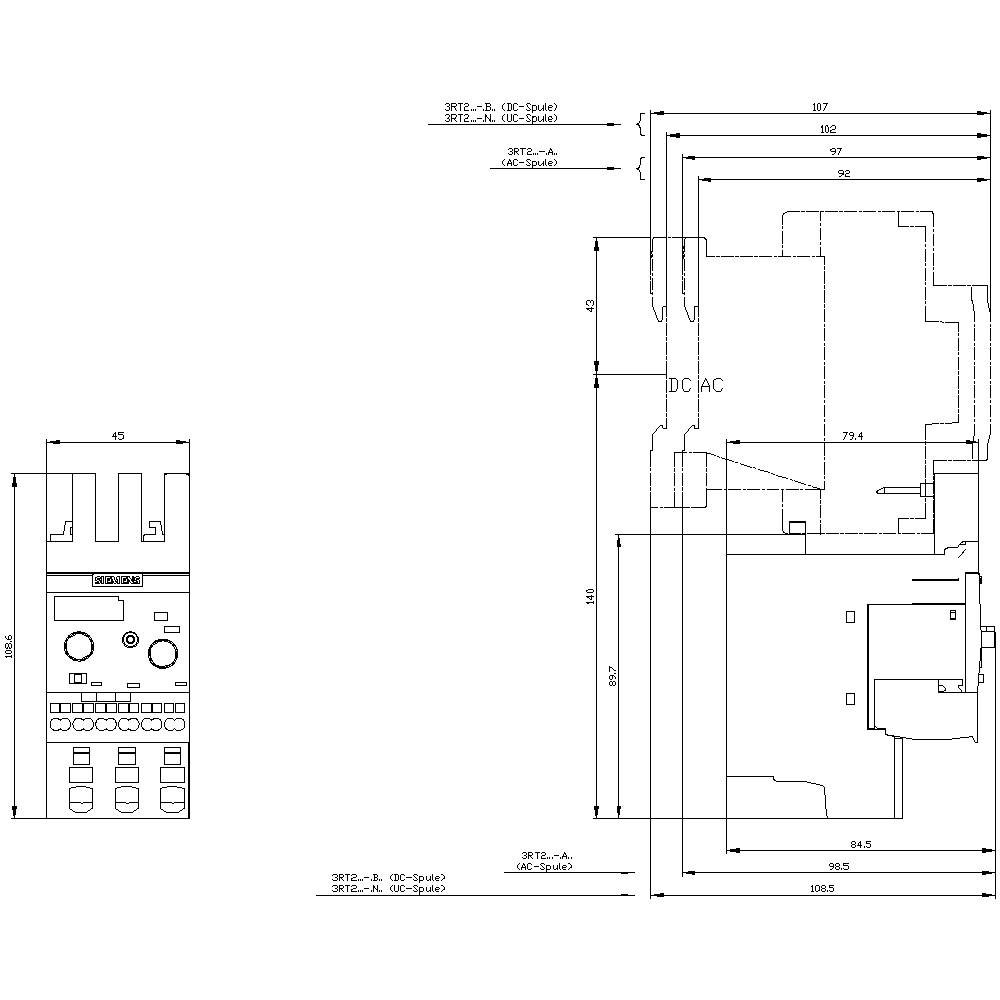

'Schéma elektrického zariadenia s rozmermi v milimetroch. Zobrazuje čelný a bočný pohľad s detailmi pripojení a komponentov.'

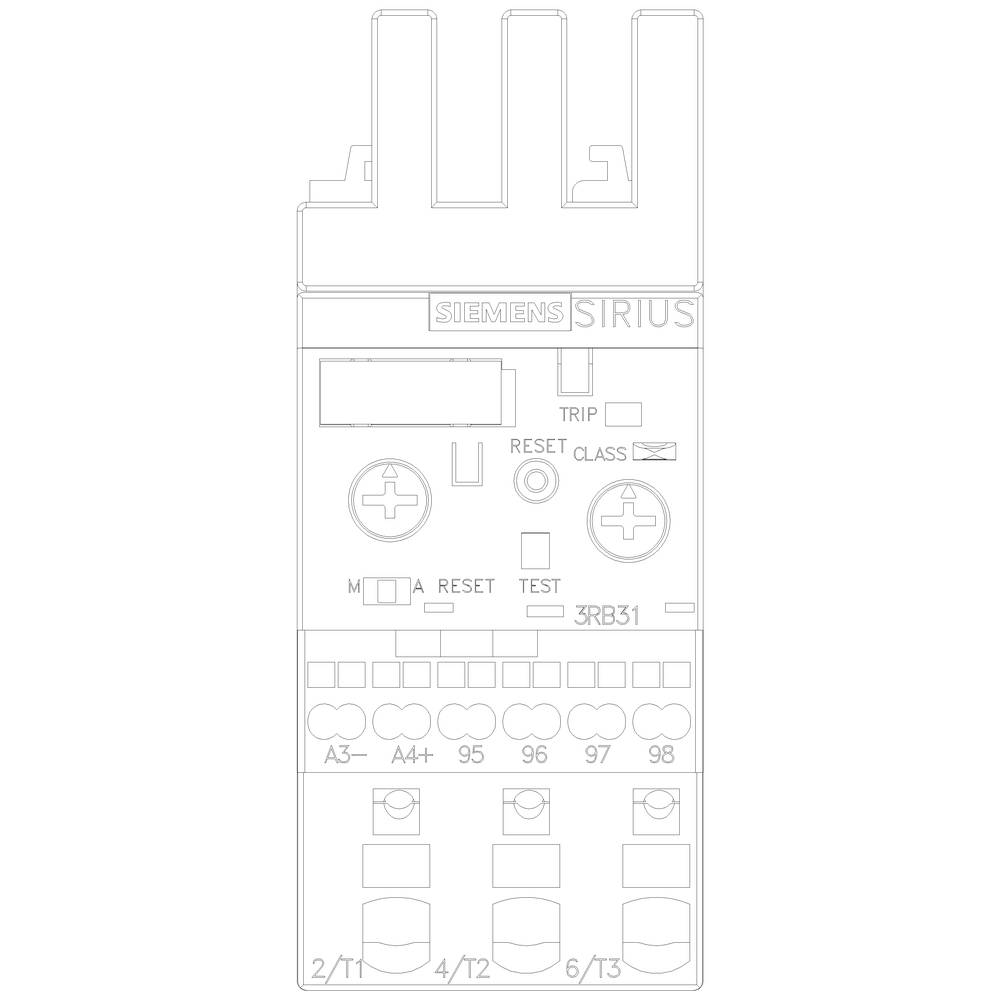

Stykač Siemens SIRIUS s testovacími a resetovacími tlačidlami, LED indikátormi a označením svoriek dole, model 3RB31.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3123-4RE0

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: St 25. 11.

Počet

Celkom (174,79 € / kus)

174,79 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RB3123-4RE0

Konštrukčná veľkosť: S0

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V/AC

Rozsah nastavenia prúdu (min.): 0.1 A

Rozsah nastavenia prúdu (max.): 0.4 A

Rozsah nastavenia (prúd): 0.1 - 0.4 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 109 mm

Rozmer.: (d x š x v) 85 x 45 x 109 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 18

Menovitý prúd: 0.4 A

Dĺžka: 85 mm

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Spring clamp connection

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1704701 prepäťové relé Siemens 3RB3123-4RE0 3RB31234RE0, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704701 prepäťové relé Siemens 3RB3123-4RE0 3RB31234RE0, 1 ks
