prepäťové relé Siemens 3RU2116-0CC0 3RU21160CC0, 1 ks

Elektrická súčiastka so tromi pripájacími kolíkmi hore a otočným gombíkom vpredu. Značka 'Siemens'.

Ilustračný obrázok

Elektrická rozvodná skriňa s otvorenou bránou ukazuje usporiadané zapojenie a rôzne elektrické komponenty.

Diagram znázorňuje rôzne komponenty spínacieho zariadenia vrátane zástrčky, nadprúdového relé, resetovacieho modulu a tlačidla.

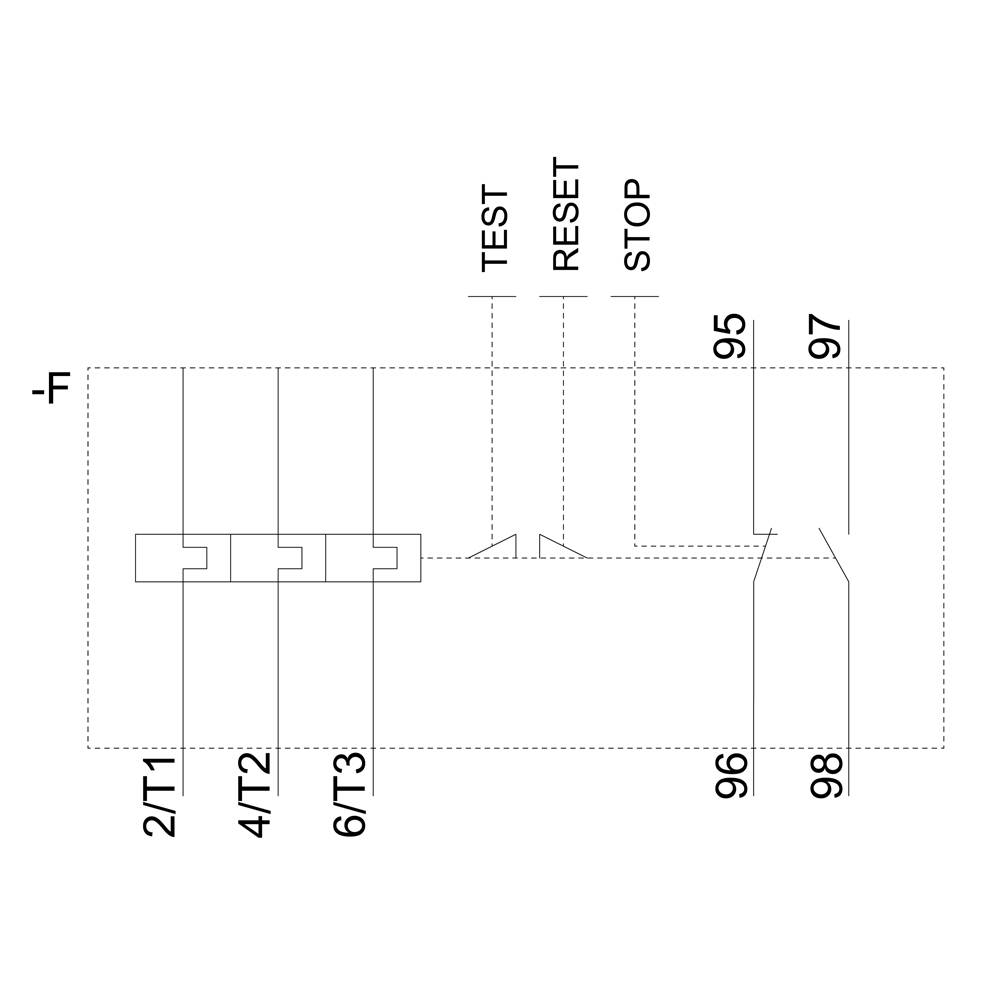

Diagram elektrického obvodu s tlačidlami: TEST, RESET, STOP. Znázorňuje prepojenia s číslami 2/T1, 4/T2, 6/T3, 95, 96, 97, 98.

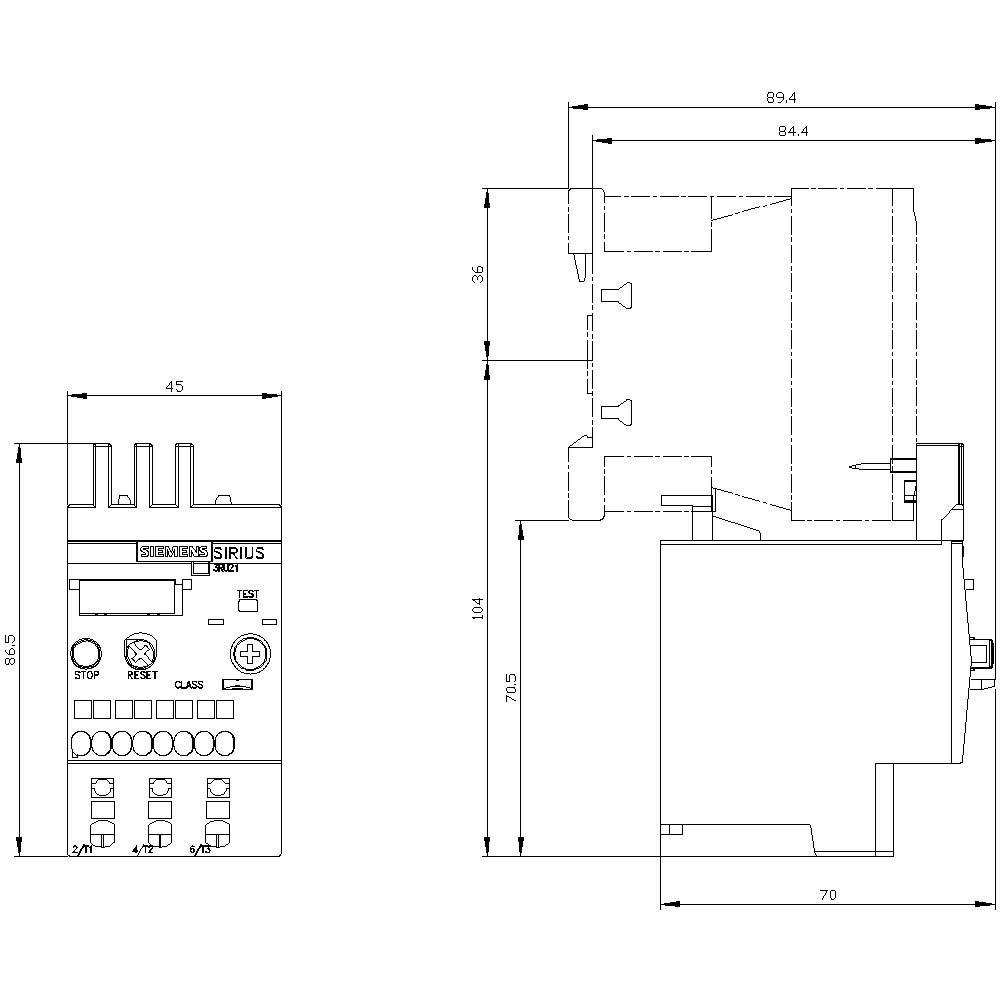

Technický výkres zariadenia Siemens Sirius, pohľad spredu a z boku, s presnými rozmermi v milimetroch.

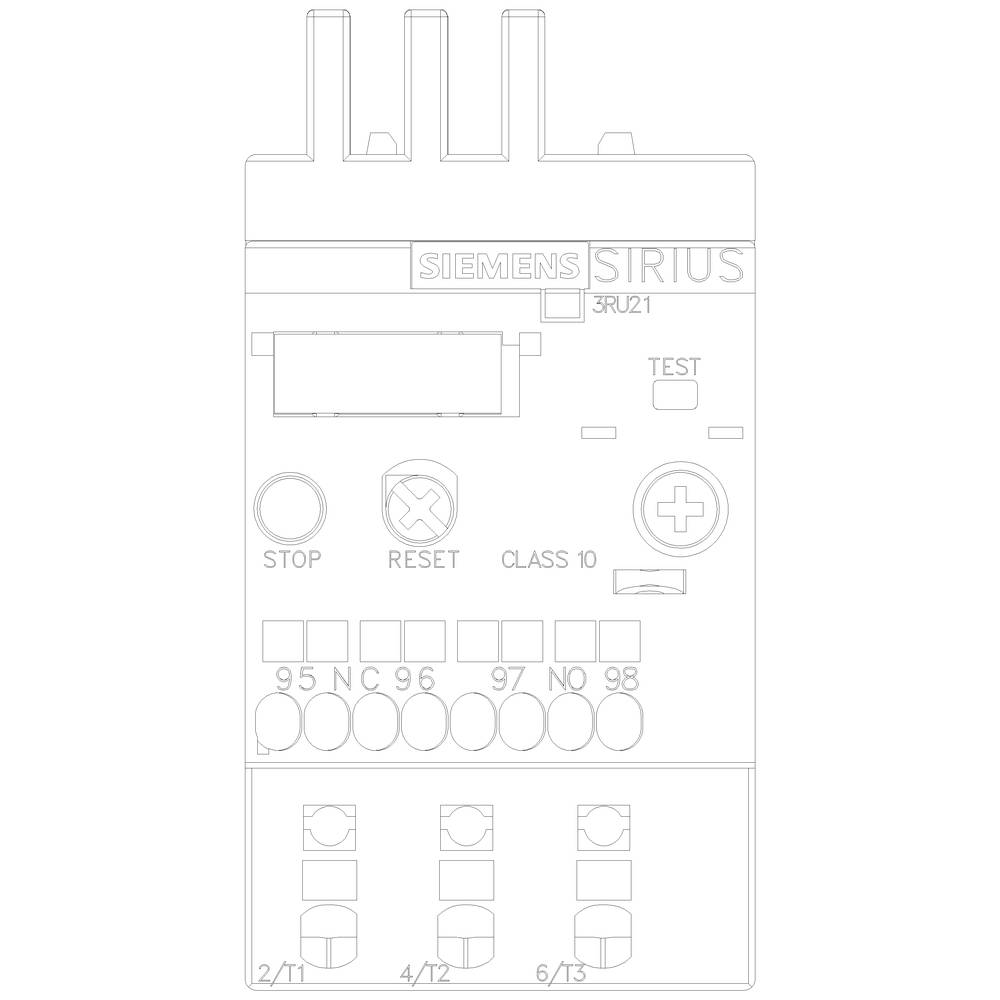

Schematický nákres zariadenia Siemens SIRIUS 3RU21. Viditeľné sú označenia pre 'Stop', 'Reset', 'Test' a niekoľko svoriek.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2116-0CC0

Konštrukčná veľkosť

S00

Prevádzkové napätie

690 V

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (71,54 € / kus)

71,54 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2116-0CC0

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 0.18 A

Rozsah nastavenia prúdu (max.): 0.25 A

Rozsah nastavenia (prúd): 0.18 - 0.25 A

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 87 mm

Hĺbka: 70 mm

Rozmer.: (š x v x h) 45 x 87 x 70 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 0.25 A

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Nie je relevantné
