prepäťové relé Siemens 3RU2116-0JB1 3RU21160JB1, 1 ks

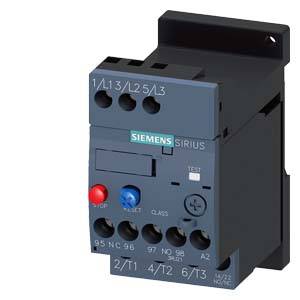

Siemensovo nadprúdové relé Sirius s testovacím tlačidlom, červenými a modrými spínačmi a niekoľkými pripojovaciemi svorkami, namontované na DIN lište.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektronickými komponentmi a káblami, usporiadanými na viacerých úrovniach vo vnútri.

Diagram znázorňuje elektrické komponenty vrátane tepelného nadprúdového relé a mechanických možností resetovania s popiskami.

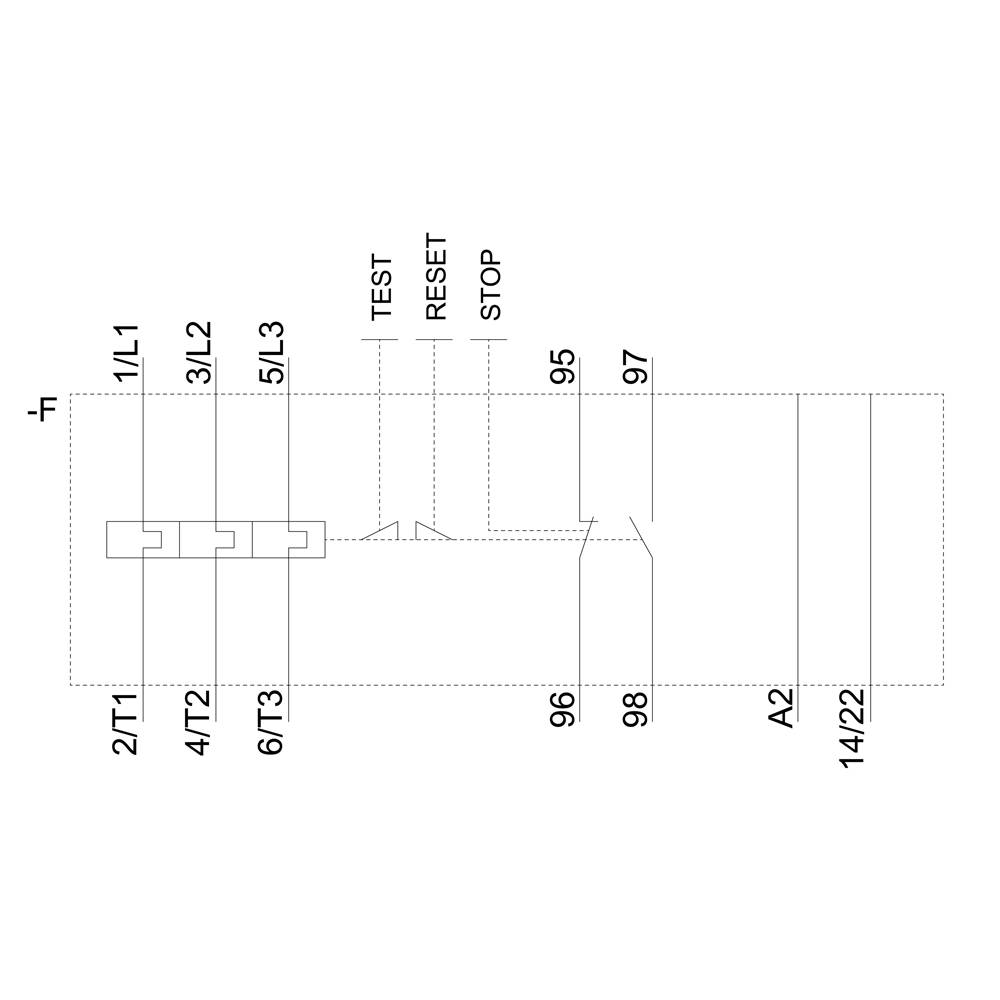

Schéma zapojenia ukazuje odbočenia a funkcie ako 'TEST', 'RESET' a 'STOP'. Čísla od 1L1 do 14/22 označujú jednotlivé oblasti.

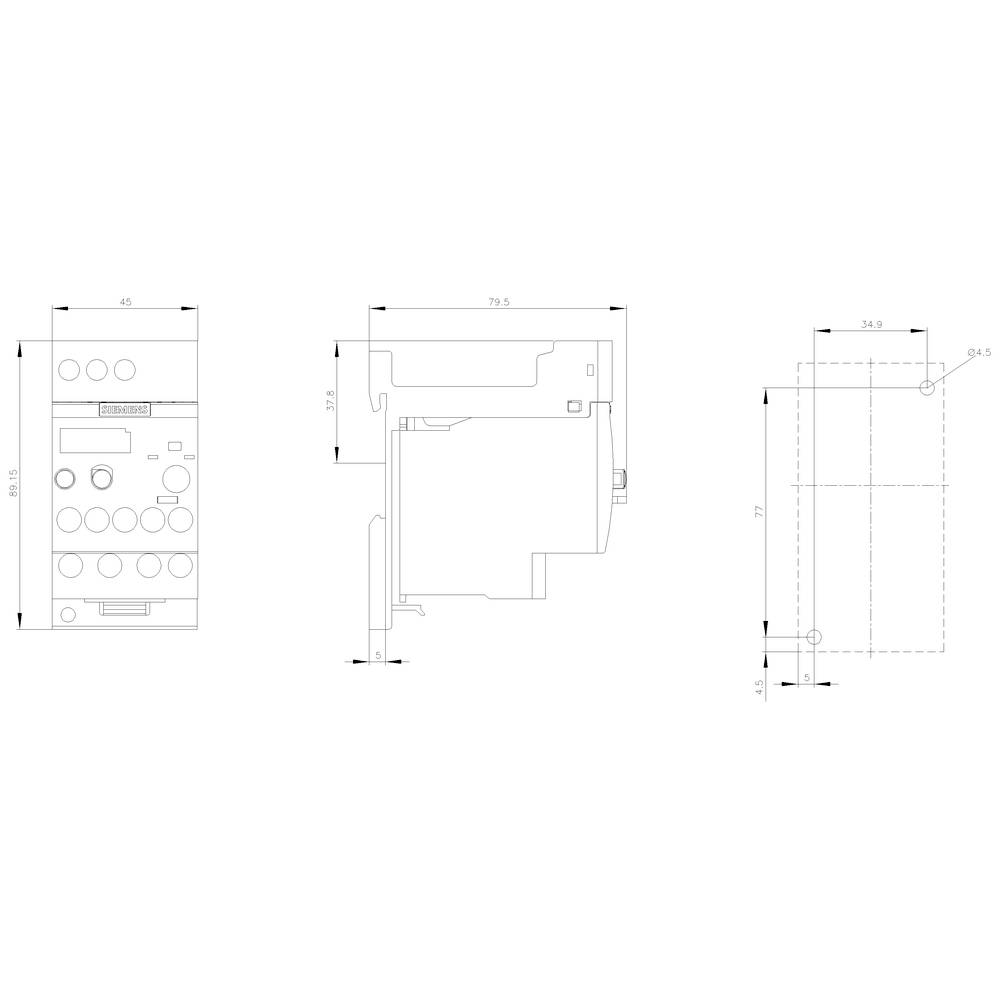

Technický výkres zariadenia s pohľadom spredu, z boku a zhora. Rozmery vyznačené v milimetroch. Zobrazuje polohy spínačov a prípojných bodov.

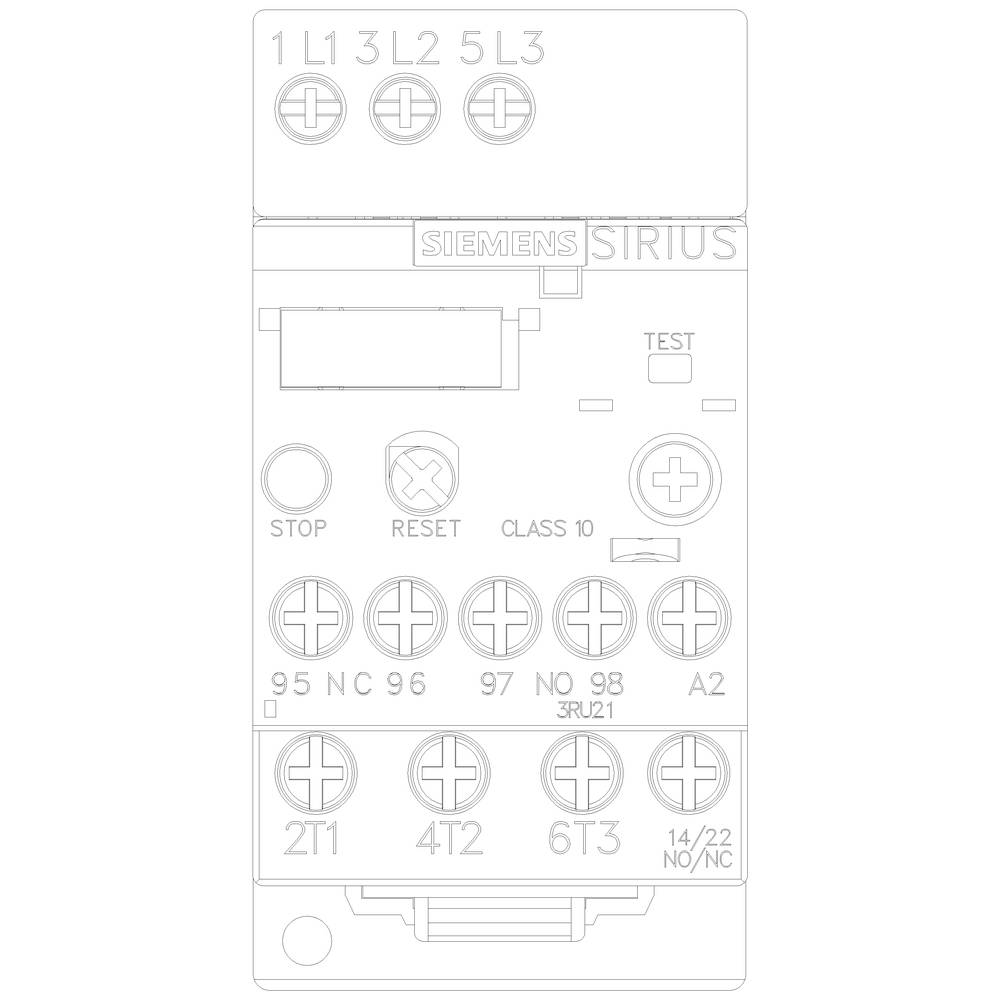

Diagram Siemens Sirius motorového štartéra s prípojkami, tlačidlami na spustenie, zastavenie a resetovanie, ako aj testovacím spínačom.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2116-0JB1

Konštrukčná veľkosť

S00

Vlastnosti

Prepínač auto / manuálne

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (78,04 € / kus)

78,04 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2116-0JB1

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 0.70 A

Rozsah nastavenia prúdu (max.): 1.0 A

Rozsah nastavenia (prúd): 0.70 - 1.0 A

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 89 mm

Hĺbka: 80 mm

Rozmer.: (š x v x h) 45 x 89 x 80 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 1 A

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Nie je relevantné
