prepäťové relé Siemens 3RU2116-1AC1 3RU21161AC1, 1 ks

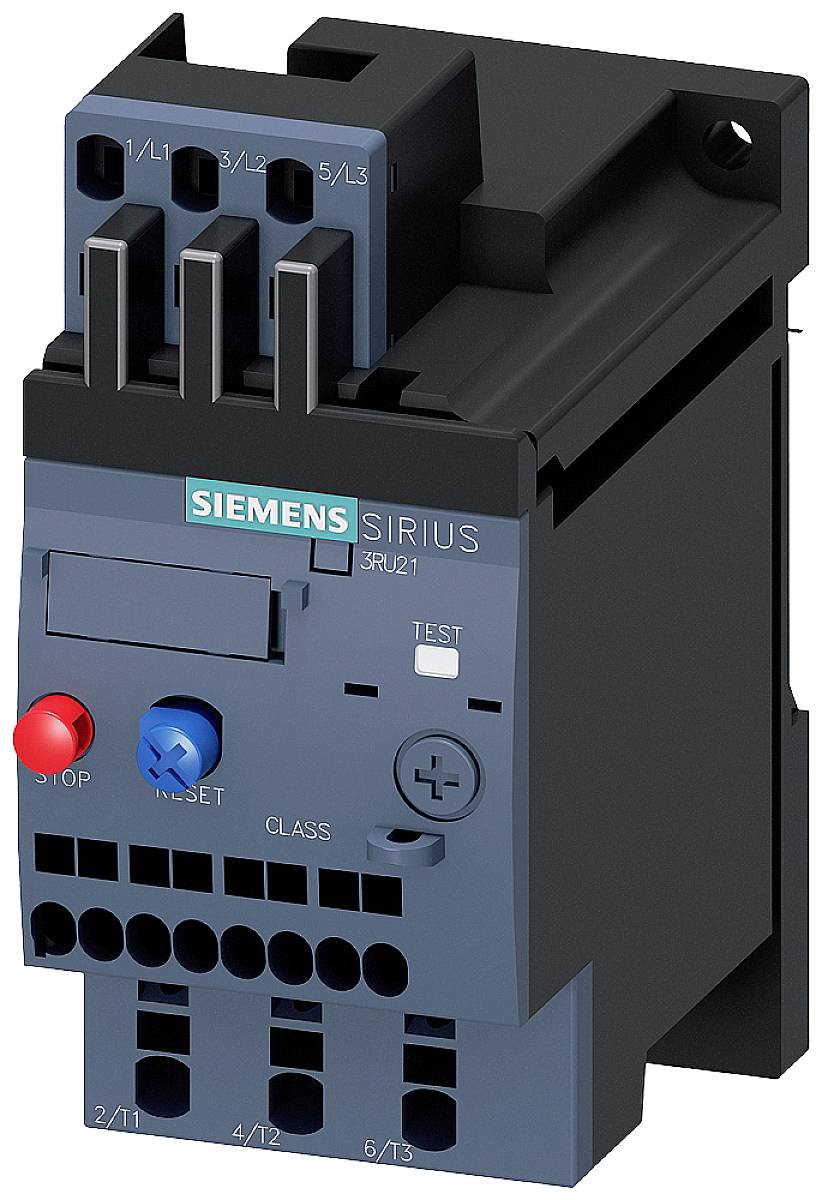

Siemens Sirius stýkač. Má ovládacie tlačidlá na zastavenie a resetovanie. Často používaný v priemyselných riadiacich systémoch.

Ilustračný obrázok

Otvorený rozvádzač s viditelnými elektronickými komponentmi a kabelážou, typická zostava pre priemyselnú elektroniku.

Diagram elektrického spínacieho systému s komponentmi: Diaľkové RESETOVANIE, otočný držiak, nadprúdové relé, mechanické RESETOVANIE, tlačidlo.

Schéma elektrického systému. Označené svorky: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Funkcie: TEST, RESET, STOP.

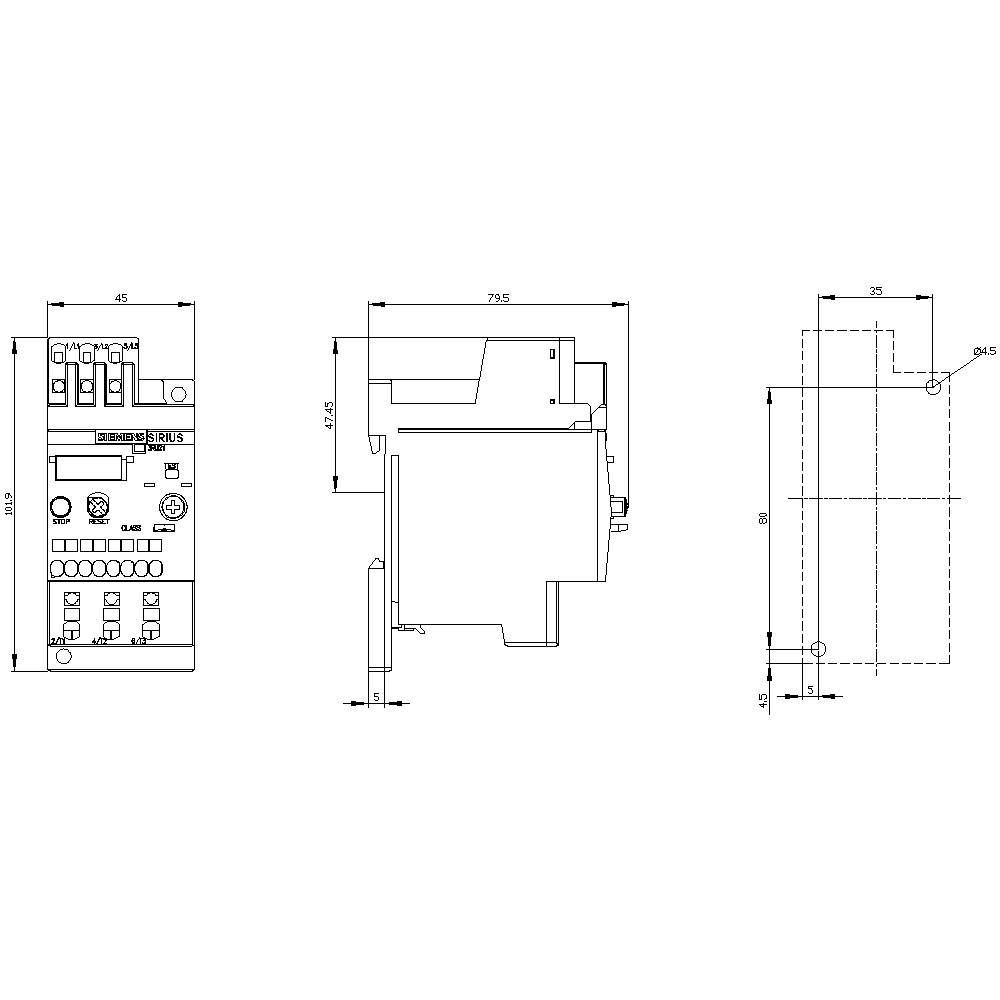

Technický výkres elektronického zariadenia s rozmermi: šírka 45 mm, hĺbka 72,5 mm, výška 90,5 mm. Zobrazený čelný pohľad, bočný pohľad a pohľad zhora.

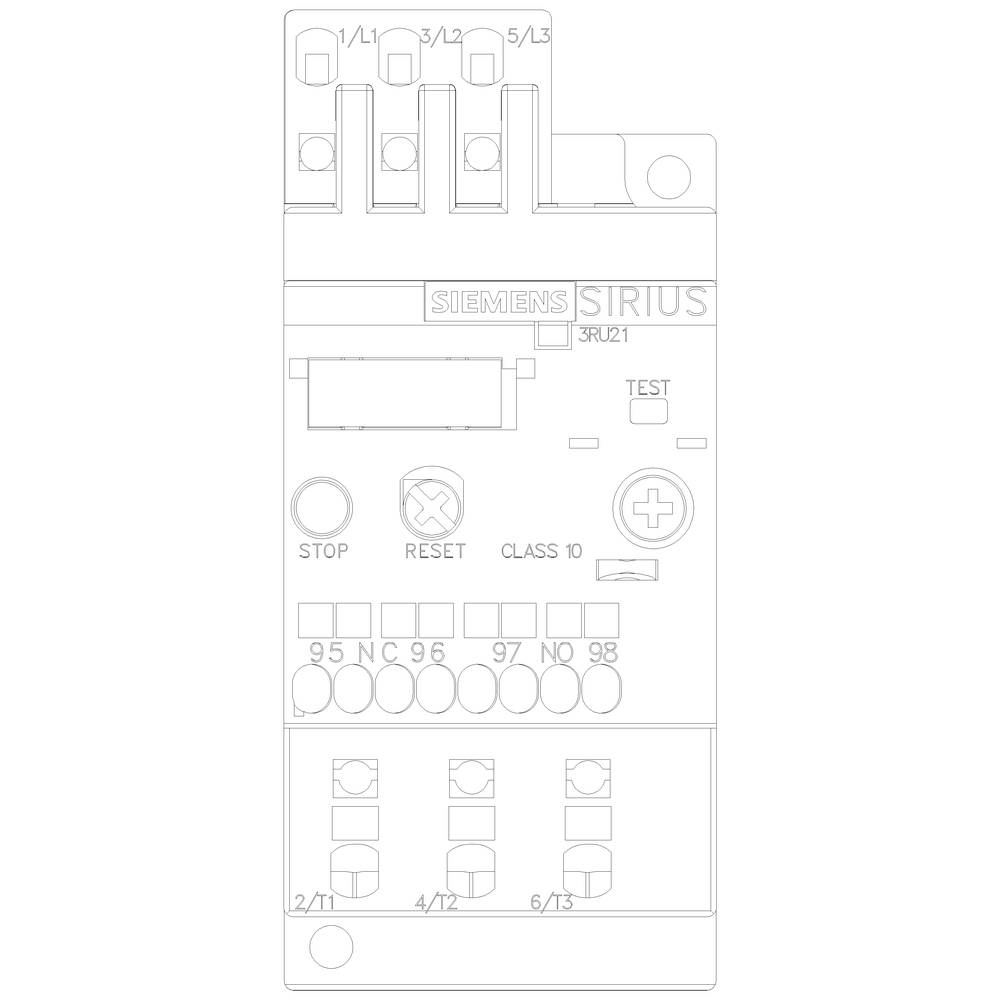

Schéma obvodu Siemens SIRIUS 3RU21 nadprúdového relé s tlačidlami 'STOP', 'RESET' a testovacie tlačidlo; zobrazuje svorky a triedu 10.

1/6

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2116-1AC1

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (78,04 € / kus)

78,04 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RU2116-1AC1

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 1.1 A

Rozsah nastavenia prúdu (max.): 1.6 A

Rozsah nastavenia (prúd): 1.1 - 1.6 A

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 79 mm

Rozmer.: (š x v x h) 45 x 102 x 79 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 1.6 A

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1730561 prepäťové relé Siemens 3RU2116-1AC1 3RU21161AC1, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1730561 prepäťové relé Siemens 3RU2116-1AC1 3RU21161AC1, 1 ks
