prepäťové relé Siemens 3RU2116-1GB1 1 ks

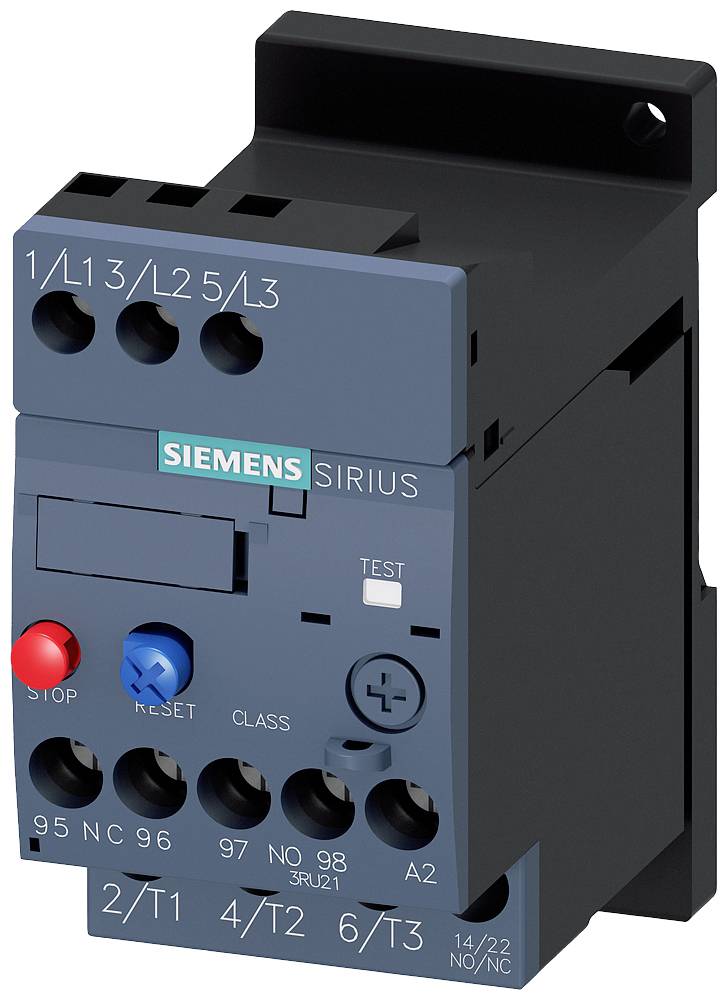

Siemensovo nadprúdové relé Sirius, modelové číslo 3RU21, s prípojkami a tlačidlami pre Stop, Reset a Test na prednej strane.

Ilustračný obrázok

Otvorená rozvádzačová skriňa zobrazuje niekoľko radov elektrických komponentov a káblov slúžiacich na riadenie technických systémov.

Diagram elektrického spínacieho zariadenia s príslušenstvom vrátane tepelnej nadprúdovej ochrany, diaľkového RESETU a tlačidla.

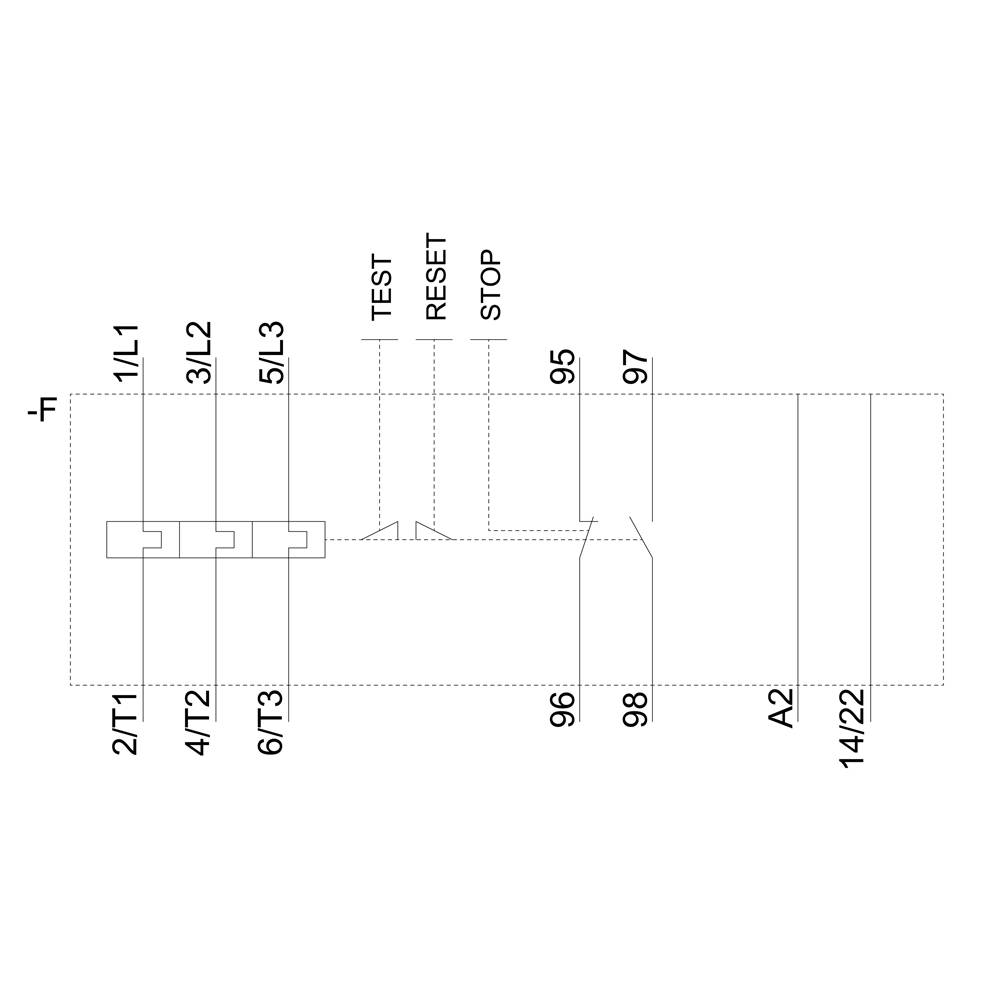

Technický výkres s blokmi a popiskami: 2/T1, 4/T2, 6/T3 na ľavej strane. Vpravo: TEST, RESET, STOP, 95 až 98, A2, 14/22.

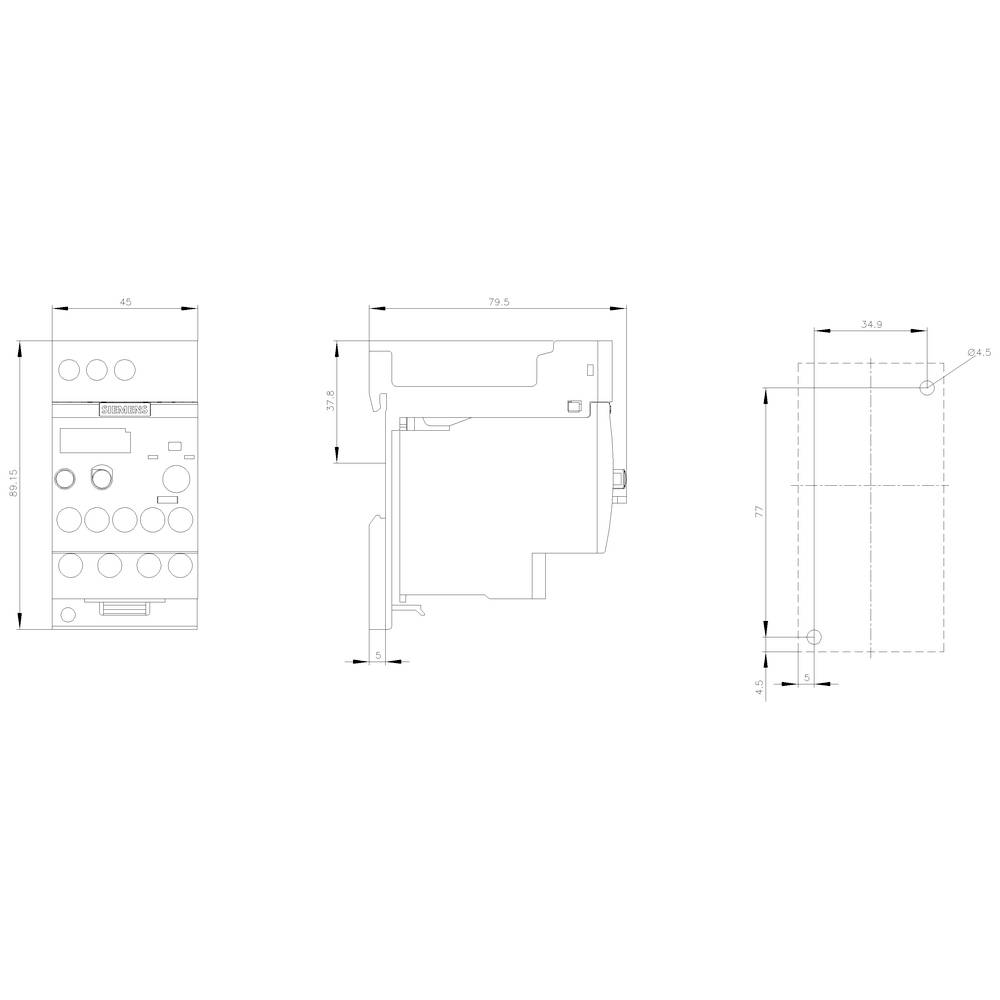

Technický výkres elektrického komponentu s rozmermi. Tri pohľady: pohľad spredu, pohľad z boku a pohľad zhora. Rozmery v milimetroch.

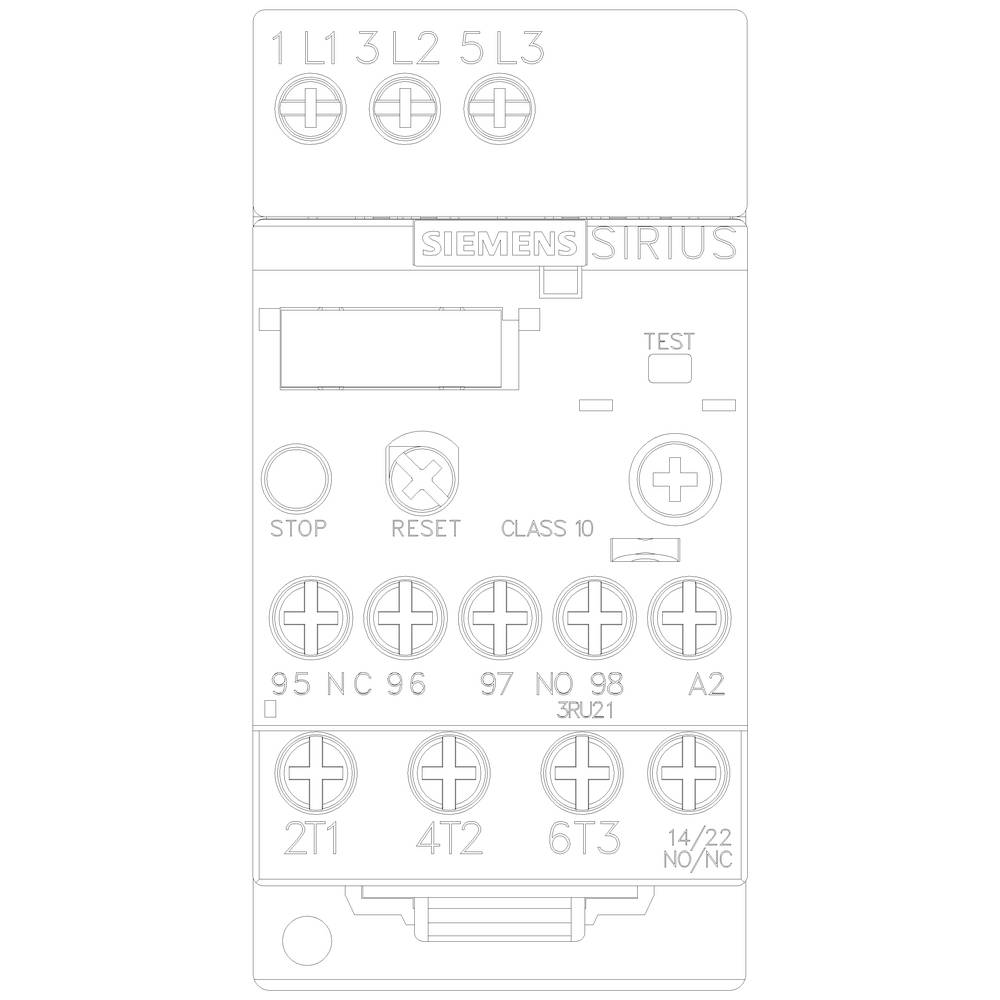

Stýkač Siemens SIRIUS; zobrazuje prípojky a prepínače pre elektrické riadiace aplikácie, typické rozloženie resetovacieho a testovacieho tlačidla.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Spínacie napätie (max.)

690 V DC/AC

Typ

3RU2116-1GB1

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2116-1GB1

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 4.5 A

Rozsah nastavenia prúdu (max.): 6.3 A

Rozsah nastavenia (prúd): 4.5 - 6.3 A

Spínacie napätie (max.): 690 V DC/AC

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 89 mm

Hĺbka: 80 mm

Rozmer.: (š x v x h) 45 x 89 x 80 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 6.3 A

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 4 mm²

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1706092 prepäťové relé Siemens 3RU2116-1GB1 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1706092 prepäťové relé Siemens 3RU2116-1GB1 1 ks
