prepäťové relé Siemens 3RU2126-4EB1 3RU21264EB1, 1 ks

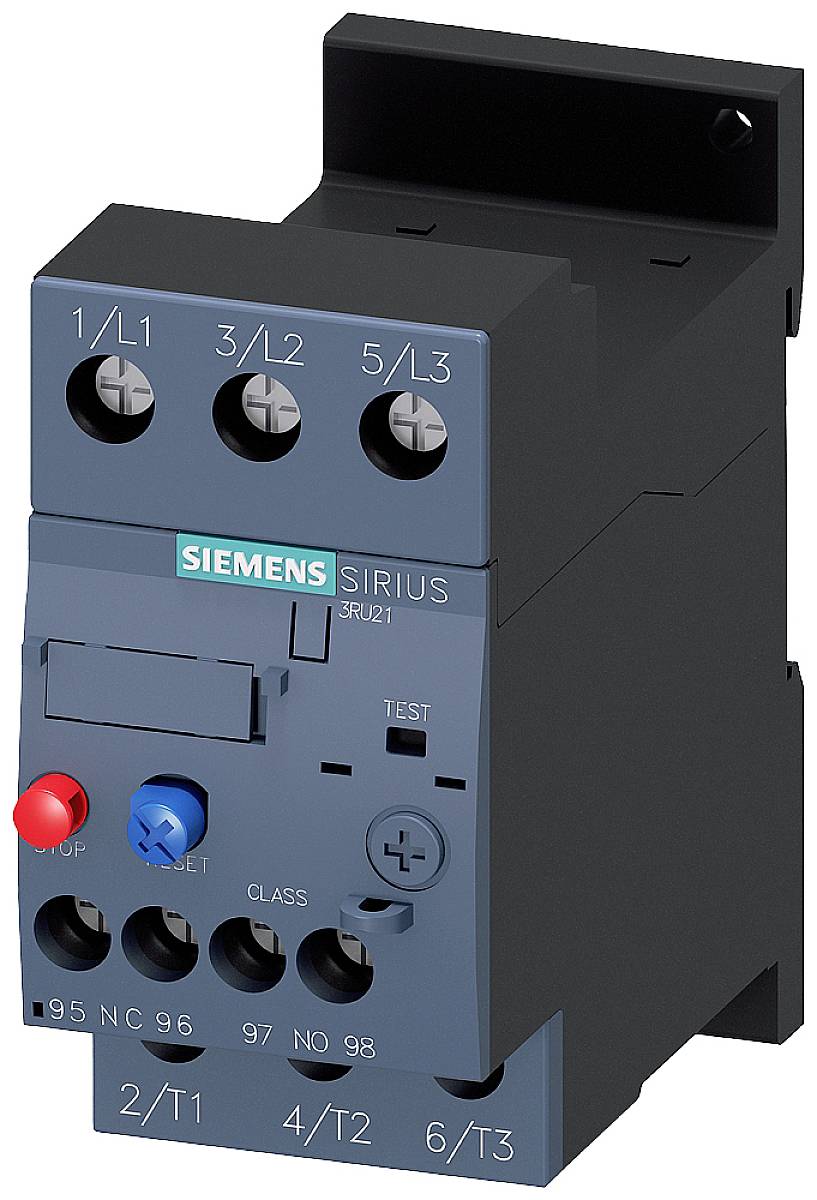

Elektrické relé Siemens, model Sirius 3RU21, s pripojeniami a tlačidlami na ovládanie elektrických obvodov.

Ilustračný obrázok

'Otvorená rozvodná skriňa s elektronickými komponentmi a káblami, usporiadanými vo viacerých úrovniach. Viditeľné ovládacie prvky hlavného elektrického okruhu.'

Diagram elektrického obvodu s popiskami: Nosič, Nadprúdové relé, Resetovacia komponenta, Drôtový spúšťač, Kryt, Mechanické RESET, Tlačidlo.

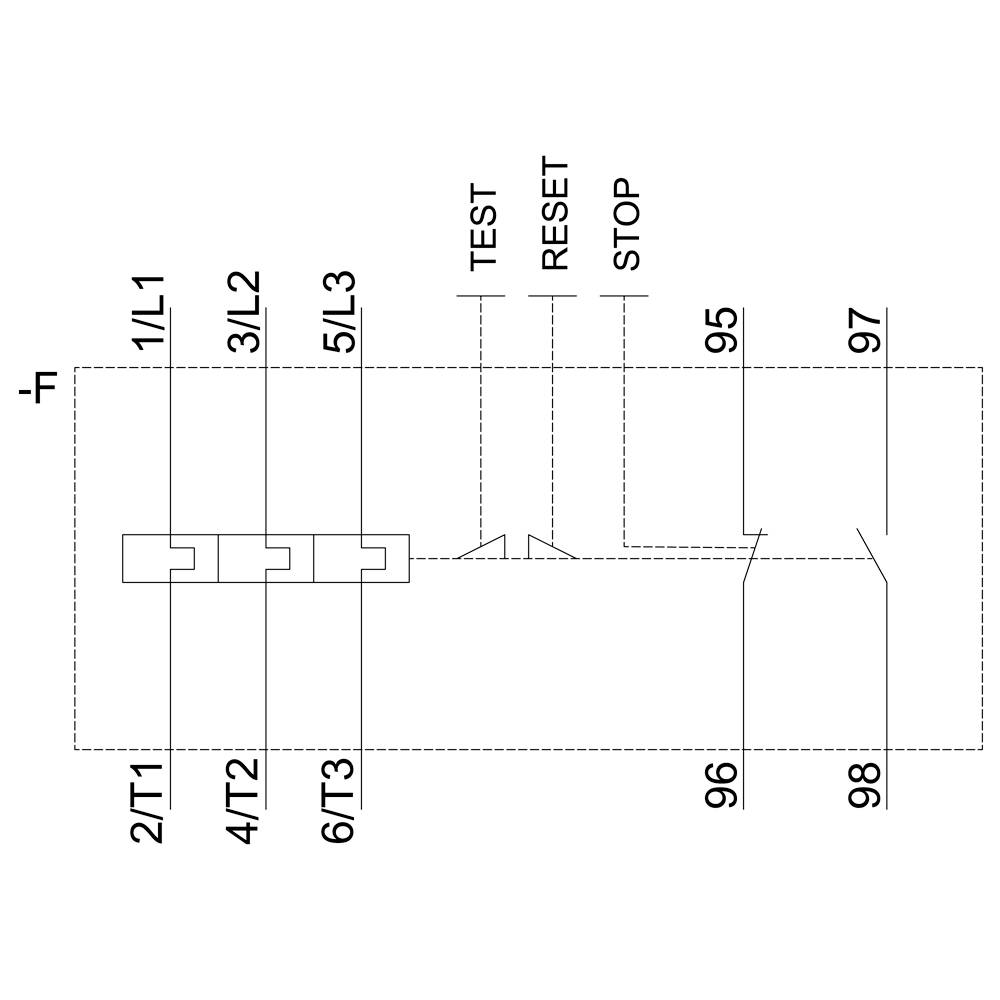

Diagram elektrického obvodu s prípojkami 1L1, 2T1, 3L2, 4T2, 5L3, 6T3 a spínačmi TEST, RESET, STOP.

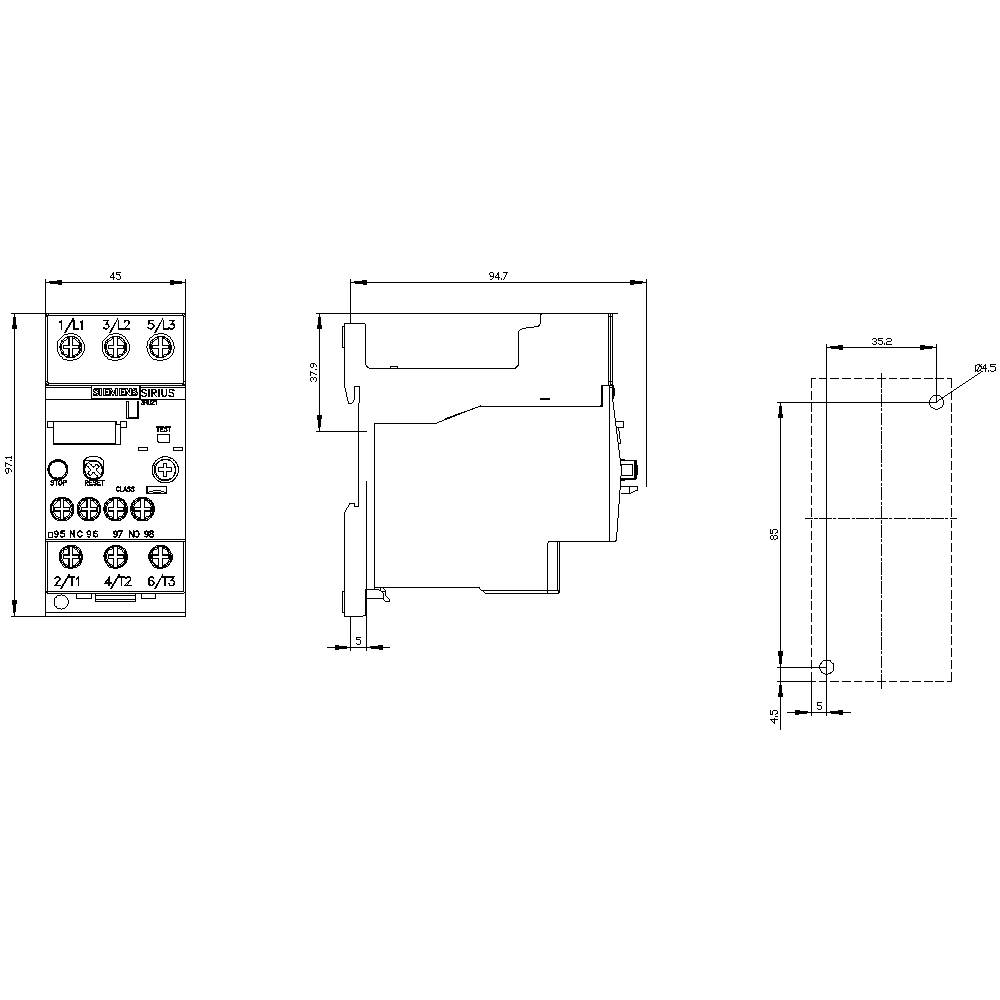

Technický výkres elektrického relé s rozmermi a prípojkami. Znázornený pohľad spredu, z boku a zhora.

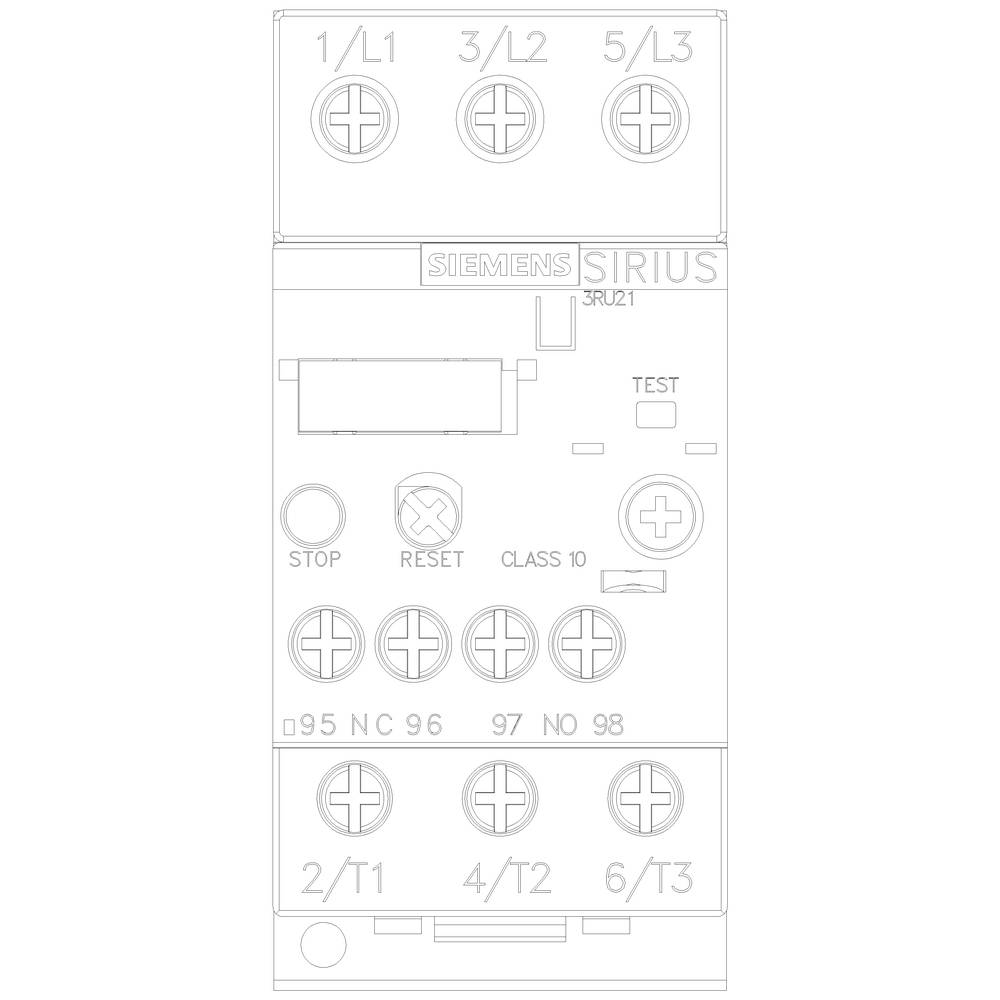

'Siemens SIRIUS 3RU21 relé' s obrázkom svoriek, skúšobným tlačidlom a funkciou RESET. Označené ako 'STOP', 'NC 95', 'NO 96'.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2126-4EB1

Konštrukčná veľkosť

Prevádzkové napätie

690 V

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (113,81 € / kus)

113,81 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2126-4EB1

Konštrukčná veľkosť: S0

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 27 A

Rozsah nastavenia prúdu (max.): 32 A

Rozsah nastavenia (prúd): 27 - 32 A

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 45 mm

V: 97 mm

Hĺbka: 95 mm

Rozmer.: (š x v x h) 45 x 97 x 95 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 16

Menovitý prúd: 32 A

Flexibilné priemer (max.): 10 mm²

Pevný prierez (max.): 10 mm²

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: áno
