prepäťové relé Siemens 3RU2136-4BD0 1 ks

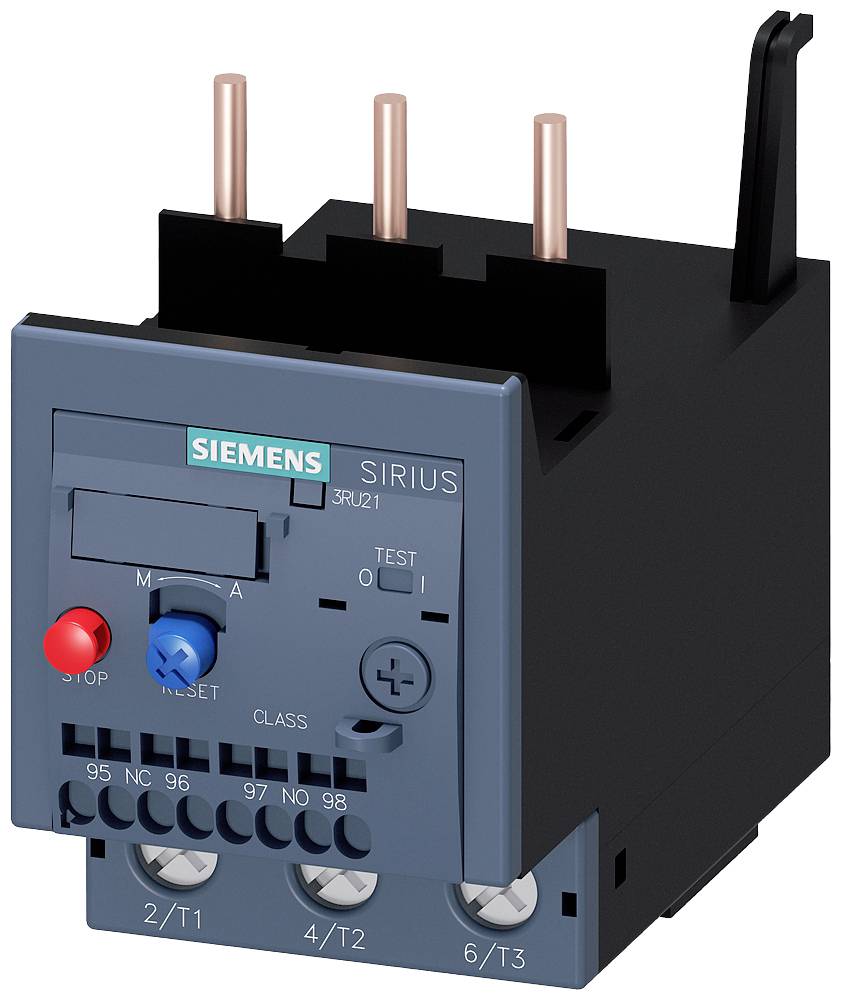

Tepelné relé Siemens série SIRIUS, model 3RU21, s modrou a červenou tlačidlovou signalizáciou a svorkami pre elektrickú inštaláciu.

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje usporiadané elektrické komponenty a káble.

Diagram elektrického obvodu s komponentmi. Zobrazené sú tepelné nadprúdové relé, diaľkové RESET, tlačidlo a ďalšie prvky.

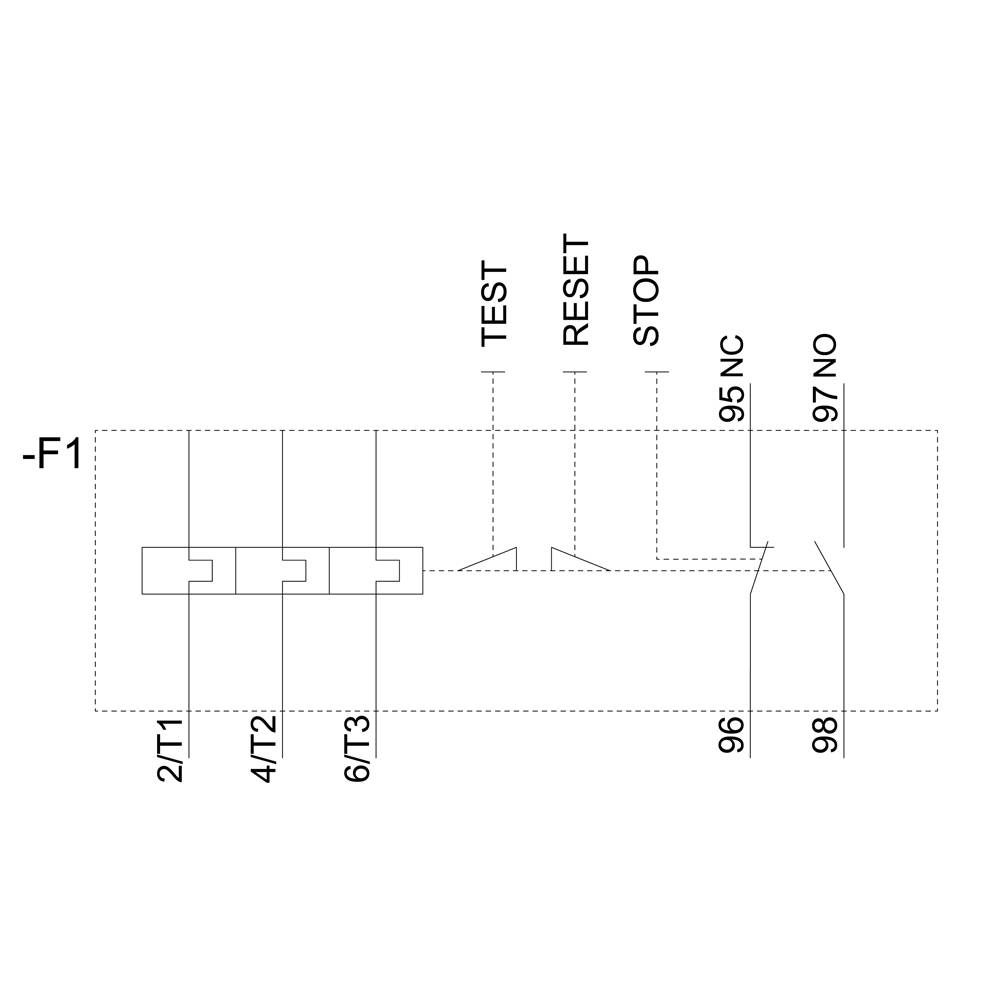

Elektrická schéma: Diagram s tlačidlami TEST, RESET, STOP a svorkami 95 NC, 96, 97 NO, 98 a -F1 so svorkami 2/T1, 4/T2, 6/T3.

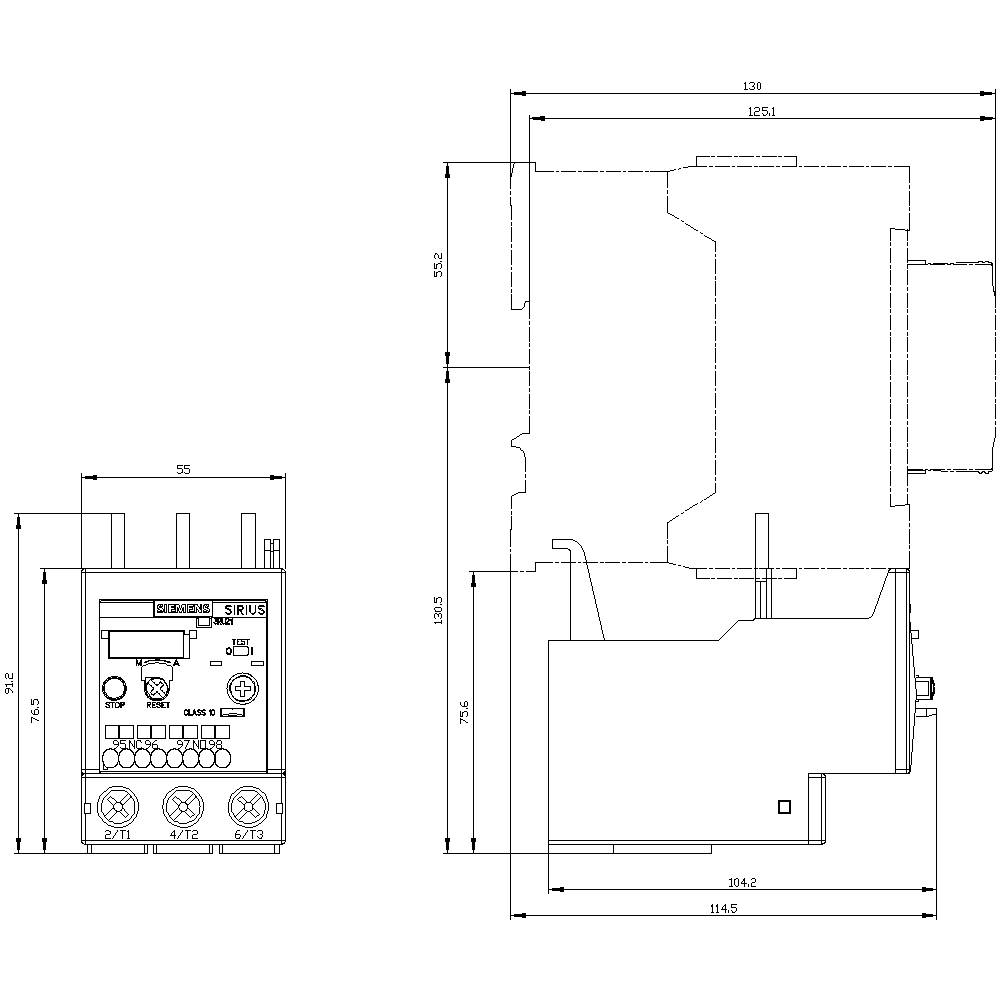

Technický výkres elektronického zariadenia s rozmermi; zobrazuje pohľad spredu a z boku s podrobnými mierami v milimetroch.

1/5

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2136-4BD0

Konštrukčná veľkosť

Vlastnosti

Prepínač auto / manuálne

Datasheety: (PDF)

Doručenie: Št 15. 10.

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2136-4BD0

Konštrukčná veľkosť: S2

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 14 A

Rozsah nastavenia prúdu (max.): 20 A

Rozsah nastavenia (prúd): 14 - 20 A

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 55 mm

V: 90 mm

Hĺbka: 105 mm

Rozmer.: (š x v x h) 55 x 90 x 105 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 18

Menovitý prúd: 20 A

Flexibilné priemer (max.): 35 mm²

Pevný prierez (max.): 10 mm²

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: áno
