prepäťové relé Siemens 3RU2146-4LD0 1 ks

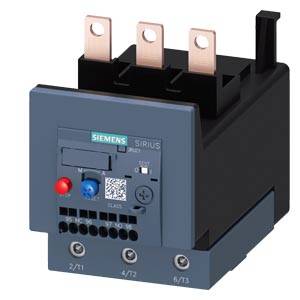

Siemens stýkač s tromi medenými svorkami, červeným ovládacím tlačidlom a QR kódom na prednej strane. Model: Sirius 3RT.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s viacerými zabudovanými elektrickými komponentmi a káblami usporiadanými v systematickej štruktúre.

'Obrázok znázorňuje diagram riadiaceho systému s očíslovanými komponentmi: 1) Nosič, 2) Nadprúdové relé, 3) Príslušenstvo, 4) Diaľkové RESET, 5) Drôtový spúšťač, 6) Mechanické RESET, 7) Tlačidlo.'

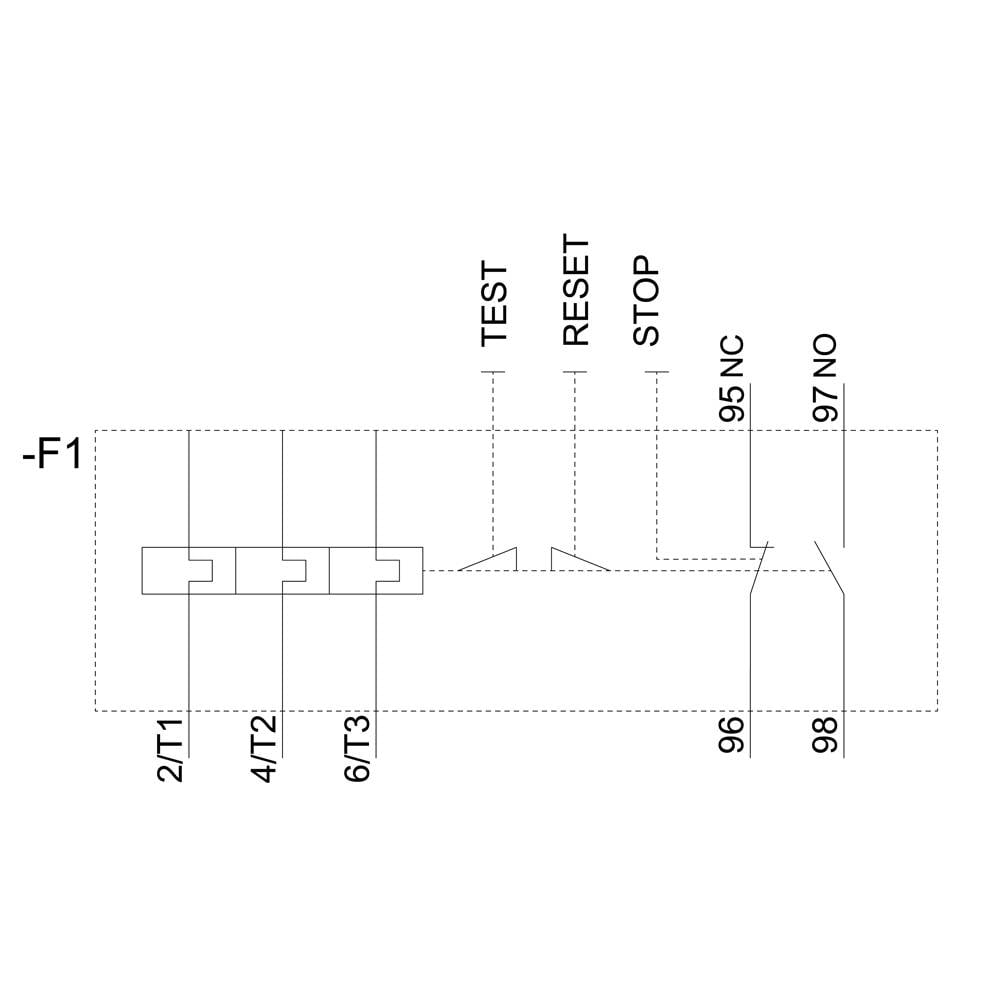

Schematické znázornenie bloku reléových kontaktov s popiskami: -F1, TEST, RESET, STOP, 95 NC, 97 NO, 2/T1, 4/T2, 6/T3, 96, 98.

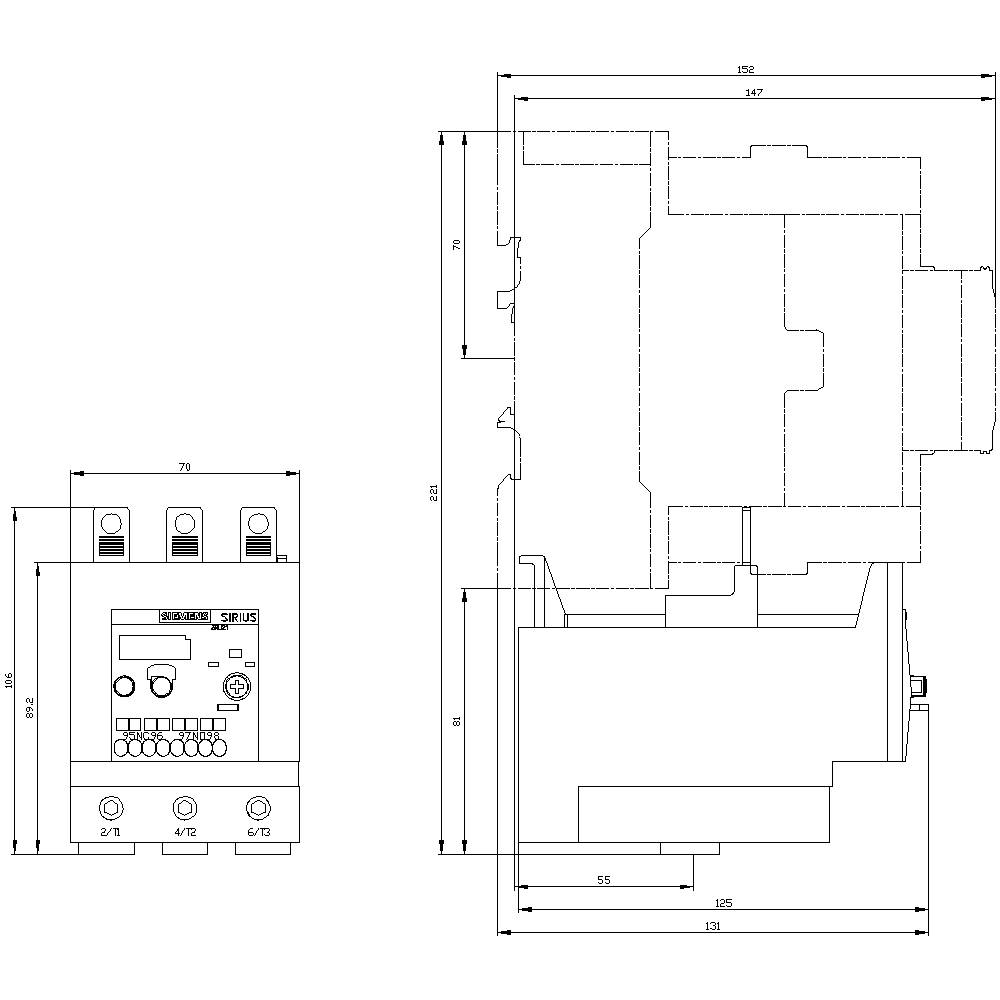

Technický výkres elektrického zariadenia s podrobnými rozmermi a layoutom. Hlavné komponenty sú označené.

1/5

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2146-4LD0

Konštrukčná veľkosť

Prevádzkové napätie

690 V

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (158,53 € / kus)

158,53 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2146-4LD0

Konštrukčná veľkosť: S3

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 70 A

Rozsah nastavenia prúdu (max.): 90 A

Rozsah nastavenia (prúd): 70 - 90 A

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 70 mm

V: 105 mm

Hĺbka: 125 mm

Rozmer.: (š x v x h) 70 x 105 x 125 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 10

Menovitý prúd: 90 A

Flexibilné priemer (max.): 50 mm²

Prierez flexibilné (min.): 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1749847 prepäťové relé Siemens 3RU2146-4LD0 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1749847 prepäťové relé Siemens 3RU2146-4LD0 1 ks
