prepäťové relé Siemens 3RU2146-4MB0 1 ks

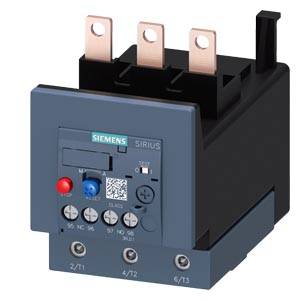

Trojpólový stykač Siemens zo série Sirius, vhodný pre priemyselné spínacie zariadenia.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s rôznymi zapojenými komponentmi a spínacími zariadeniami, ktoré slúžia na ovládanie elektrických systémov.

Diagram tepelného nadprúdového relé so súčiastkami: jednotlivé súčasti, diaľkový RESET, drôtový spúšťač, kryt, RESET, tlačidlo.

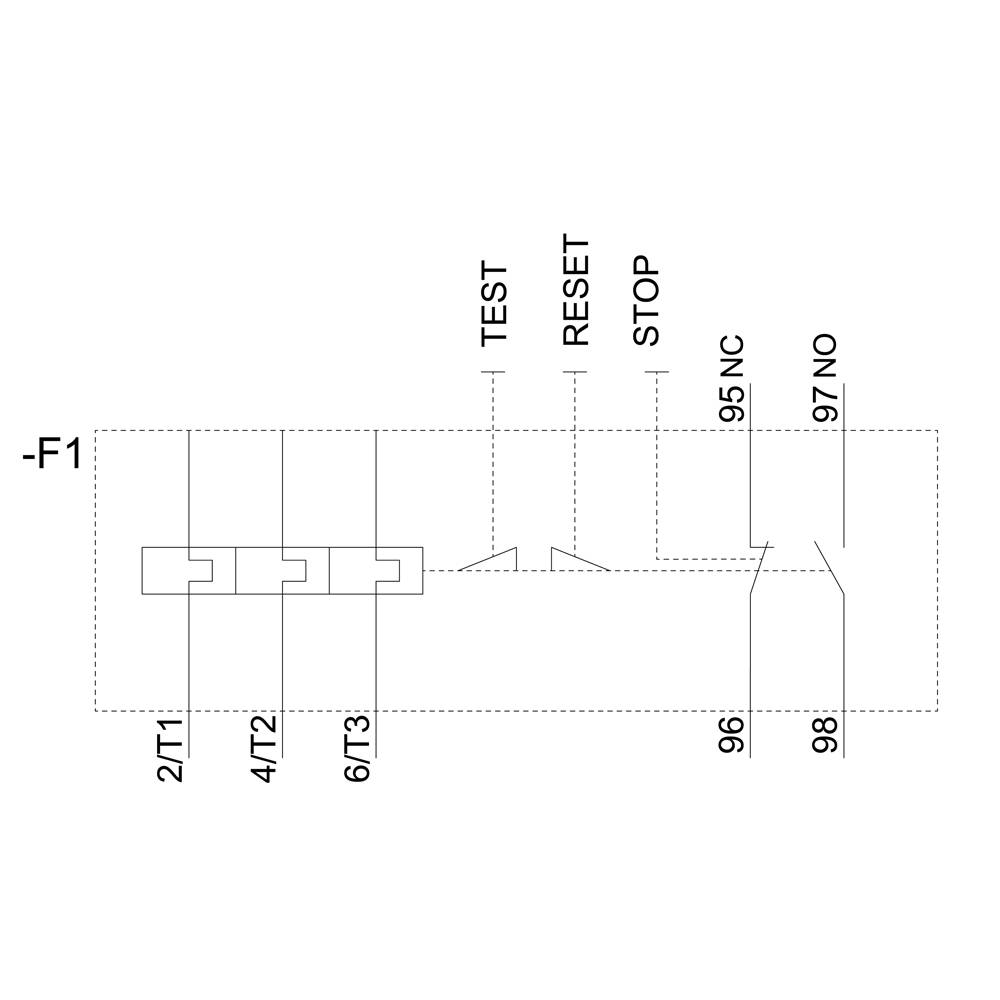

Schéma 'F1' zobrazuje elektrickú kabeláž s prípojkami: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP a kontakt 95/96/97/98.

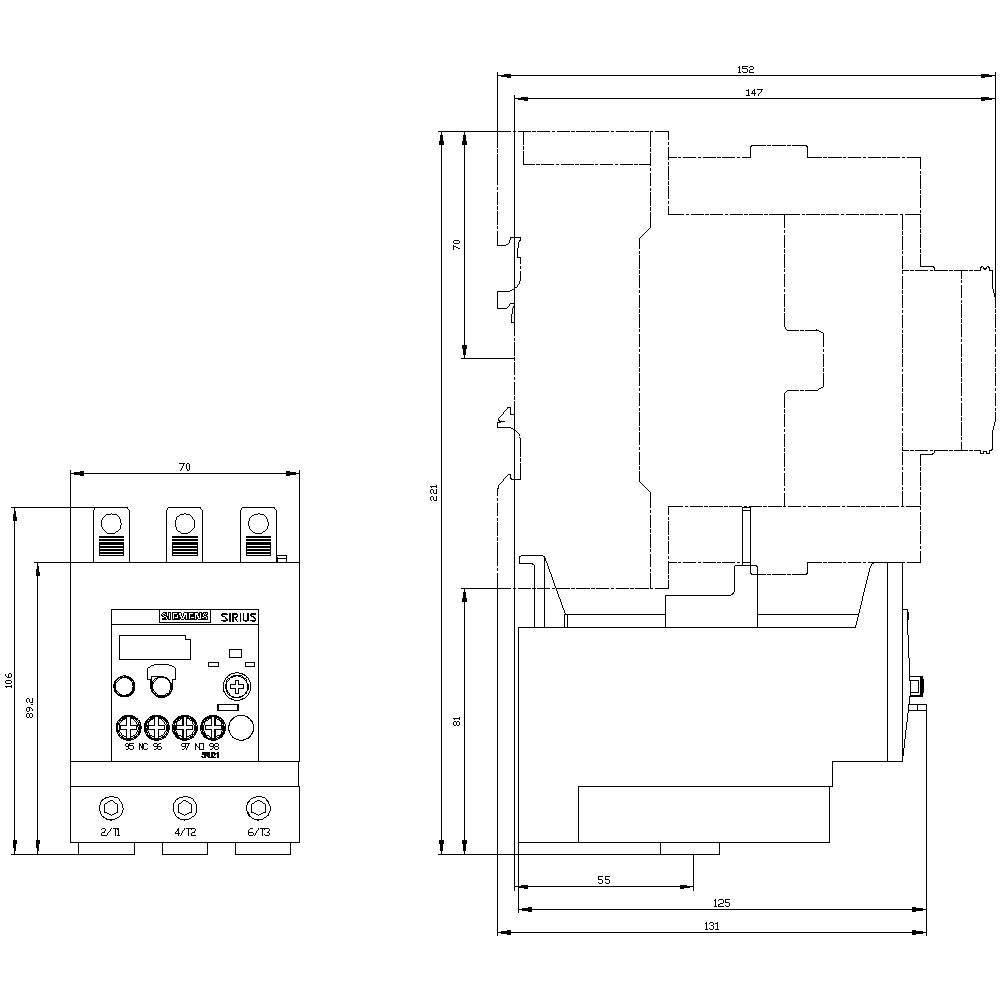

Technický výkres elektronického zariadenia s čelným a bočným pohľadom, znázorňujúci rozmery a detaily pripojenia.

1/5

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ

3RU2146-4MB0

Konštrukčná veľkosť

Prevádzkové napätie

690 V

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (174,79 € / kus)

174,79 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RU2146-4MB0

Konštrukčná veľkosť: S3

Funkcia: preťaženie

Prevádzkové napätie: 690 V

Rozsah nastavenia prúdu (min.): 80 A

Rozsah nastavenia prúdu (max.): 100 A

Rozsah nastavenia (prúd): 80 - 100 A

Pripojenie: skrutkovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šírka: 70 mm

V: 105 mm

Hĺbka: 125 mm

Rozmer.: (š x v x h) 70 x 105 x 125 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 10

Menovitý prúd: 100 A

Flexibilné priemer (max.): 50 mm²

Prierez flexibilné (min.): 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: áno
