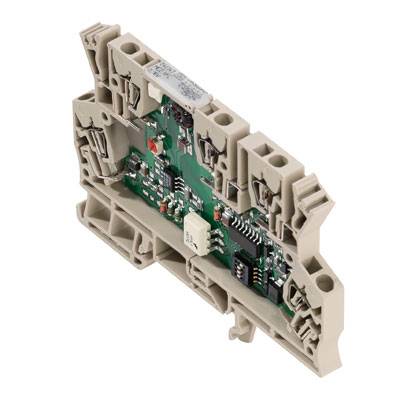

Prevodník Dc / F Weidmüller MCZ CFC 4-20MA 8461490000 10 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
menič signálu
Vstupný signál max. (Prúd)
20 mA
Typ
MCZ CFC 4-20MA
Rozmer.
(d x š x v) 91 x 6 x 6 mm
Pripojenie
pružinová svorka
Datasheety: (PDF)
5 Set(y)
Zobraziť alternatívy
Počet (Veľkosť balenia 10 ks)
Celkom (132,44 € / kus)
1 537,50 €
-14 %
1 324,39 €
bez DPH.
Doprava zadarmo
Už len 5 Set(y) skladom!
Technické parametre
- Hĺbka: 63,2 mm
- Čistá hmotnosť: 28,3 g
- prevádzková teplota: 0 °C– +50 °C
- Skladovacia teplota: -20 ° C - +85 ° C
- Počet vstupov: 1
- Počet výstupov: 1
- Výstupná úroveň: PNP, Ub-0,7 V
- Galvanické oddelenie: medzi vstupom / výstupom / napájaním
- Presnosť: 0,15% f.s. FSR
- Nosná lišta: TS 35
- Impulzné výdržné napätie: 1,5 kV
- Vzdialenosť a povrchová cesta:>2 mm
- Prierez káblového pripojenia AWG, min.: AWG 26
- Prierez drôtu, AWG, max.: AWG 16
- Typ
MCZ CFC 4-20MA
- Kategória výrobku
menič signálu
- Vstupný signál max. (Prúd)
20 mA
- Rozmer.
(d x š x v) 91 x 6 x 6 mm
- Pripojenie
pružinová svorka
- Výstupný signál (napätie)
PNP. Ub-0.7 V
- Výstupný signál (prúd)
20 mA
- Prevádzkové napätie
100 V (max)
- Prevádzkové napätie max.
100 V
- Záťaž
600 Ω
- Vstupný signál (prúd)
4 mA-20 mA
- Vstupný odpor
50 Ω
- Obsah
10 ks
- Šírka
6 mm
- V
6 mm
- Dĺžka
91 mm
- Spĺňa RoHS
áno
- Príkon prúdu
14 mA
- Max. okolitá teplota
+50 °C
- Min. okolitá teplota
0 °C
- Napájacie napätie (num.)
24 V/DC
- Napájacie napätie U (B)
24 VDC
- Flexibilné priemer (max.)
1.5 mm²
- Prierez flexibilné (min.)
0.5 mm²
- Hĺbka
63.2 mm
- Priemyslové balenie
áno
- Typ
MCZ CFC 4-20MA
- Hmotnosť
28.3 g
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 391352 Prevodník Dc / F Weidmüller MCZ CFC 4-20MA 8461490000 10 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 391352 Prevodník Dc / F Weidmüller MCZ CFC 4-20MA 8461490000 10 ks
Popis
Prevodník Dc / F. Séria MCZ, prevodník DC / f, f =: 0 ... 1/4/8/16 kHz. Externe dodávané prevodníky / izolátory signálu ACT20M-CI-CO, MAS RPS / RPSH, MCZ CFC a WAS / WAZ 4/5 C na prenos, oddeľovanie a prevod štandardizovaných jednosmerných prúdových signálov sú voliteľne dostupné v šírkach 6 mm (ACT20M / MCZ) , 12,5 mm (WAS / WAZ4) alebo 17,5 mm (WAS / WAZ5) l. Vstupný a výstupný obvod, ako aj napájací zdroj sú úplne galvanicky oddelené. Vstupný signál sa prevádza na hodnotu jednosmerného prúdu / napätia (ACT20M, WAS / WAZ) alebo na proporcionálnu frekvenciu (MCZ CFC) 0 ... 1/4/8/16 kHz. Prevodníky signálu od spoločnosti WAVESERIES sú voliteľne dostupné s medznou frekvenciou 10 Hz (WAS / WAZ4) alebo 20 kHz (WAS / WAZ5) pre rýchle spracovanie signálu. Izolátory MAS / RPS / RPSH môžu napájať externé 2-vodičové snímače a sú voliteľne vhodné na prenos protokolov HART (MAS RPSH). Napájacie napätie 24 VDC je možné krížovo prepojiť na strane modulu cez CH20M BUS-PROFIL (séria ACT20M) alebo zásuvnými mostíkmi ZQV4N (MAS / MCZ) alebo ZQV 2,5N (WAS / WAZ). Medzinárodné schválenia ako ATEX Zone2, UL C1D2 a FM Div2 umožňujú použitie v priestoroch s nebezpečenstvom výbuchu.
