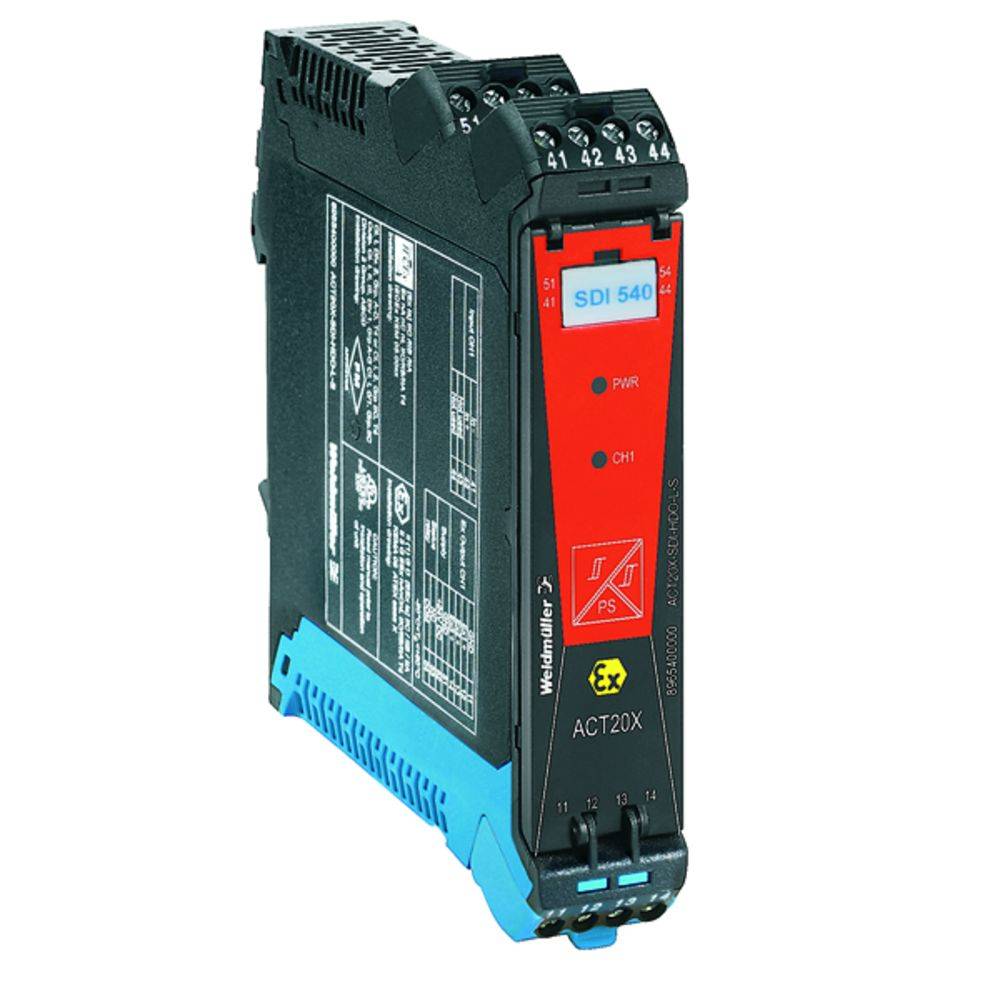

Prevodník / izolátor ex signálu Weidmüller ACT20X-SDI-HDO-H-S 8965410000 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
menič signálu
Vstupný signál max. (Napätie)
10 V
Typ
ACT20X-SDI-HDO-H-S
Rozmer.
(d x š x v) 113.6 x 22.5 x 119.2 mm
Pripojenie
skrutkovací
Datasheety: (PDF)
3 Ks
Zobraziť alternatívy
Počet
Celkom (170,72 € / kus)
170,72 €
bez DPH.
Doprava zadarmo
Už len 3 Ks skladom!
Hlavné benefity
Prevodník / izolátor ex signálu
- ACT20X-SDI-HDO-HS
Technické parametre
- Čistá hmotnosť: 170 g
- Prevádzková teplota: - 20 ° C - +60 ° C
- Skladovacia teplota: -20 ° C - +85 ° C
- Počet vstupov: 1
- Ochranný druh IP20
- Trvalý prúd:<0,5 A AC / 0,3 A DC (bezpečná oblasť),<0,5 A AC / 1 A DC (zóna 2)
- Menovitá kapacita:<62,5 VA / 32 W (bezpečná oblasť),<16 VA / 32 W (zóna 2)
- Typ vstupu: NPN, tranzistor PNP, spínací signál
- Spotreba prúdu: 2.5 W
- Kroková doba odozvy: 10 ms
- Prierez káblového pripojenia AWG, min.: AWG 26
- Prierez drôtu, AWG, max.: AWG 12
- Uťahovací moment, min.: 0,4 Nm
- Uťahovací moment, max.: 0,6 Nm
- Menovité spínacie napätie:<125 V / AC / 110 V / DC (bezpečná oblasť),<32 V / AC / 32 V / DC (zóna 2)
- Typ
ACT20X-SDI-HDO-H-S
- Kategória výrobku
menič signálu
- Vstupný signál max. (Napätie)
10 V
- Rozmer.
(d x š x v) 113.6 x 22.5 x 119.2 mm
- Pripojenie
skrutkovací
- Výstupný signál (prúd)
60 mA
- Prevádzkové napätie
300 V (max)
- Prevádzkové napätie max.
300 V
- Vstupný signál (napätie)
10 V/DC
- Vstupný odpor
3.5 kΩ
- Obsah
1 ks
- Konfigurácia
softvér
- Šírka
22.5 mm
- V
119.2 mm
- Dĺžka
113.6 mm
- Spĺňa RoHS
áno
- Napájacie napätie (num.)
31.2 V/DC
- Pevný prierez (max.)
2.5 mm²
- Prierez pevný (min.)
0.25 mm²
- Hĺbka
113.6 mm
- Typ
ACT20X-SDI-HDO-HS
- Hmotnosť
170 g
22.5
119.2 mm
113.6 mm
3 W
-20-60 °C
Screw connection
IP20
2
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 258853 Prevodník / izolátor ex signálu Weidmüller ACT20X-SDI-HDO-H-S 8965410000 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 258853 Prevodník / izolátor ex signálu Weidmüller ACT20X-SDI-HDO-H-S 8965410000 1 ks
Popis
Prevodník / izolátor signálu ex. ACT20X, 1-kanálová verzia, pre skupinu zapaľovania IIB<60 mA. Regulačné moduly ventilov ACT20X-SDI-HDO / 2SDI-2HDO sú ovládané na vstupnej strane spínacími signálmi (NPN, PNP) z bezpečnej oblasti a ponúkajú digitálne výstupy na spínanie akčných členov (elektromagnetické ventily, výstražné zariadenia) v Ex zóne 0. Výstupný prúd je špecifický pre modul pre skupiny ochrany pred zapaľovaním IIC / IIB a je obmedzený na 35 mA alebo 60 mA (iba jednokanálové). Integrované výstražné kontakty poskytujú stavové správy v prípade poruchy, ktoré umožňujú rýchlu identifikáciu chyby a tým zvyšujú dostupnosť systému. Oddeľovacie spínacie zosilňovače montované na lištu sú voliteľne dostupné s jedným alebo dvoma kanálmi. S celkovou šírkou 11 mm na kanál, zariadenia vyžadujú malý priestor v ovládacej skrini.
