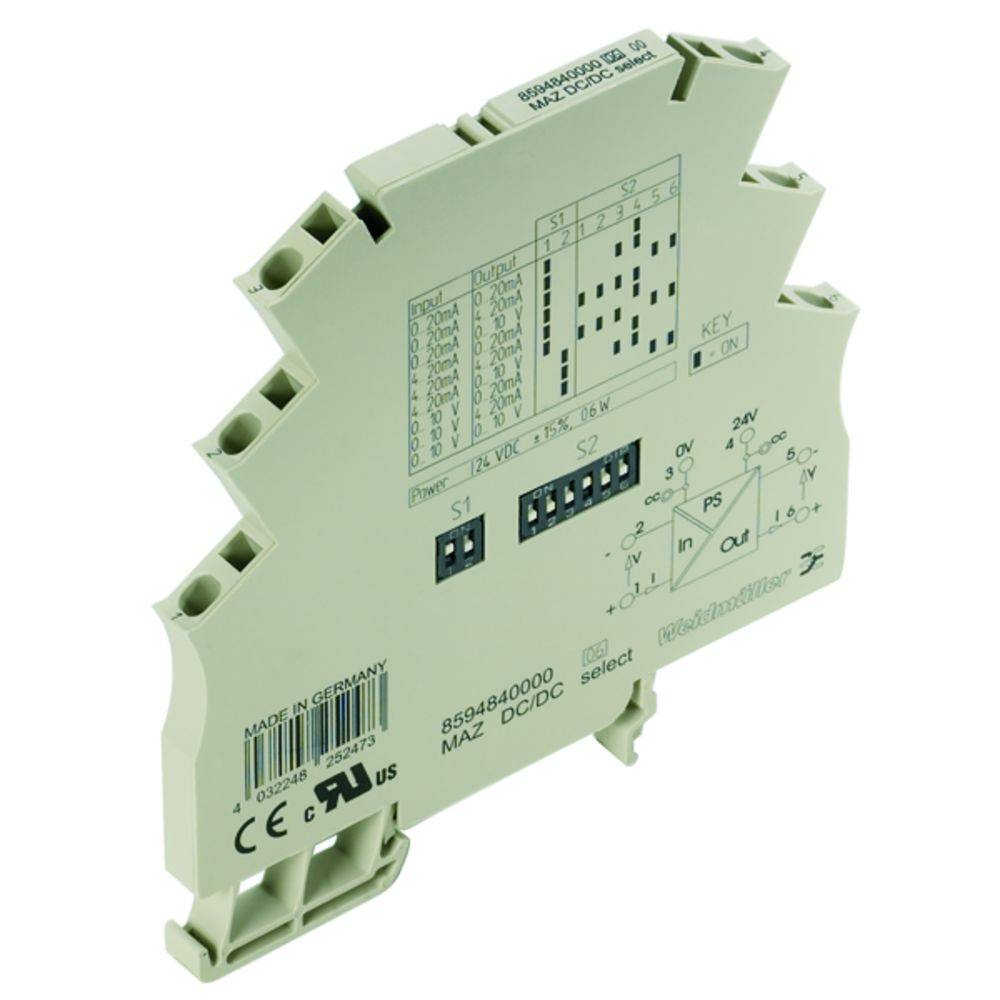

Prevodník / izolátor signálu Weidmüller MAZ DC/DC SELECT 8594840000 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
menič signálu
Vstupný signál max. (Prúd)
20 mA
Vstupný signál max. (Napätie)
10 V
Typ
MAZ DC/DC SELECT
Rozmer.
(d x š) 92 mm x 6.1 mm
Datasheety: (PDF)
5 Ks
Zobraziť alternatívy
Počet
Celkom (178,85 € / kus)
178,85 €
bez DPH.
Doprava zadarmo
Už len 5 Ks skladom!
Hlavné benefity
Prevodník / izolátor signálu
- MAZ DC / DC vyberte
Technické parametre
- Hĺbka: 97,8 mm
- Čistá hmotnosť: 43 g
- prevádzková teplota: 0 °C– +55 °C
- Skladovacia teplota: -20 ° C - +85 ° C
- Počet vstupov: 1
- Počet výstupov: 1
- Galvanické oddelenie: trojpásmový izolátor
- Presnosť:<0,5% z konečnej hodnoty
- Medzná frekvencia (-3 dB):>100 Hz
- Vstup / výstup: konfigurovateľný
- Nosná lišta: TS 35
- Spotreba prúdu: 0.6 W
- Napätie odporu záťaže:>10 kΩ
- Typ
MAZ DC/DC SELECT
- Kategória výrobku
menič signálu
- Vstupný signál max. (Prúd)
20 mA
- Vstupný signál max. (Napätie)
10 V
- Rozmer.
(d x š) 92 mm x 6.1 mm
- Pripojenie
pružinová svorka
- Výstupný signál (napätie)
0 V-10 V
- Výstupný signál (prúd)
0 mA-20 mA, 4 mA-20 mA
- Prevádzkové napätie
50 V (max)
- Prevádzkové napätie max.
50 V
- Záťaž
500 Ω
- Vstupný signál (napätie)
10 V
- Vstupný signál (prúd)
0 mA-20 mA, 4 mA-20 mA
- Vstupný odpor
5 Ω
- Obsah
1 ks
- Šírka
6.1 mm
- Dĺžka
92 mm
- Spĺňa RoHS
áno
- Napájacie napätie (num.)
24 V/DC
- Pevný prierez (max.)
2.5 mm²
- Prierez pevný (min.)
0.5 mm²
- Hĺbka
97.8 mm
- Typ
MAZ DC / DC vyberte
- Hmotnosť
43.3 g
Snap mounting support rail
6.1
97.8 mm
1.5 W
0-55 °C
Spring clamp connection
IP20
None
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 258190 Prevodník / izolátor signálu Weidmüller MAZ DC/DC SELECT 8594840000 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 258190 Prevodník / izolátor signálu Weidmüller MAZ DC/DC SELECT 8594840000 1 ks
Popis
Prevodník / izolátor signálu. MICROSERIES, prevodníky / izolátory signálu. Konfigurovateľné prevodníky izolácie jednosmerného signálu MAS / MAZ DC / DC select a MAS DC / DC select HI s externým napájaním v šírke 6,1 mm na prenos a oddelenie analógových jednosmerných prúdových a štandardných napäťových signálov. Vstupné a výstupné parametre je možné univerzálne nastaviť pomocou prepínačov DIP. Izolačné prevodníky sú úplne galvanicky izolované s napätím 0,5 kV alebo 2,5 kV (DC / DC select HI). Napájací zdroj 24 V DC je možné premosťovať modul po module pomocou prepojok ZQV 4N. Modul rozhrania MI 8 AI / O S-SUBD15B umožňuje jednoduché systémové prepojenie vstupov alebo výstupov po bajtoch prostredníctvom vopred zostavených káblov. Medzinárodné osvedčenia ako cULus, C1D2, ATEX Zone2 umožňujú celosvetové použitie v širokej škále aplikácií.
