Prevodník signálu, vstup: teplota, R, U, I, výstup: 4… 20 mA, výstupná prúdová slučka napájaná, vstup: univerzálny U, I,

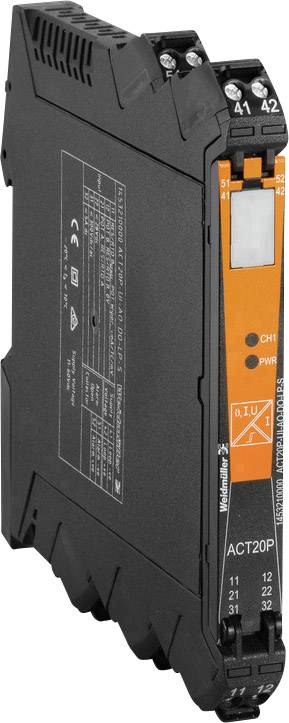

Úzke, čierne elektronické zariadenie s oranžovým predným panelom a viacerými konektormi. Ide o modul na prevod signálov.

Ilustračný obrázok

Kategória výrobku

menič signálu

Vstupný signál max. (Prúd)

5000 mA

Vstupný signál max. (Napätie)

250 V

Typ

ACT20P-UI-AO-DO-LP-S

Rozmer.

(d x š x v) 113.6 x 12.5 x 119.2 mm

Datasheety: (PDF)

Doručenie: Št 8. 10.

5 Ks

Počet

Celkom (340,65 € / kus)

340,65 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Čistá hmotnosť: 157 g
Prevádzková teplota: - 20 ° C - +70 ° C
Skladovacia teplota: -20 ° C - +70 ° C
Počet vstupov: 1
Potenciometer: 1,2 kΩ - 500 kΩ
Senzor: PT100 (2- / 3-vodičový), PT1000 (2- / 3-vodičový), PT200, N120, Cu 10, termočlánky: B, E, J, K, L, N, R, S, T, U
Galvanické oddelenie: dvojcestný izolátor, medzi vstupom a výstupom
Presnosť:<0,1% z meracieho rozsahu
Nosná lišta: TS 35
Typ vstupu: univerzálny oddeľovač / zosilňovač signálu, termočlánky, RTD
Kroková doba odozvy: 450 ms
Impulzné výdržné napätie: 4 kV (1,2 / 50 us)
Napájanie snímača: 0,1 mA / 0,05 mA (v závislosti od meracieho rozsahu) pomocou RTD kábla
Prierez káblového pripojenia AWG, min.: AWG 26
Prierez drôtu, AWG, max.: AWG 12
Uťahovací moment, min.: 0,4 Nm
Uťahovací moment, max.: 0,6 Nm
Menovité spínacie napätie: 30 V / DC

Typ: ACT20P-UI-AO-DO-LP-S

Kategória výrobku: menič signálu

Vstupný signál max. (Prúd): 5000 mA

Vstupný signál max. (Napätie): 250 V

Rozmer.: (d x š x v) 113.6 x 12.5 x 119.2 mm

Pripojenie: skrutkovací

Výstupný signál (prúd): 4 mA-20 mA

Prevádzkové napätie: 300 V (max)

Prevádzkové napätie max.: 300 V

Vstupný signál (napätie): 250 V/AC

Vstupný signál (prúd): 5 A

Vstupný odpor: 40 Ω

Obsah: 1 ks

Konfigurácia: softvér

Šírka: 12.5 mm

V: 119.2 mm

Dĺžka: 113.6 mm

Spĺňa RoHS: áno

Druh senzora: PT1000
PT200

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -20 °C

Pevný prierez (max.): 2.5 mm²

Prierez pevný (min.): 0.5 mm²

: Snap mounting support rail

: 12.5

: 119.2 mm

: 113.6 mm

: 2 W

: -20-60 °C

: Screw connection

: IP20

: None

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1766294 Prevodník signálu, vstup: teplota, R, U, I, výstup: 4… 20 mA, výstupná prúdová slučka napájaná, vstup: univerzálny U, I,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1766294 Prevodník signálu, vstup: teplota, R, U, I, výstup: 4… 20 mA, výstupná prúdová slučka napájaná, vstup: univerzálny U, I,
