Printed-circuit board connector MCC 1/ 2-STZ-3,81 1852176 Phoenix Contact

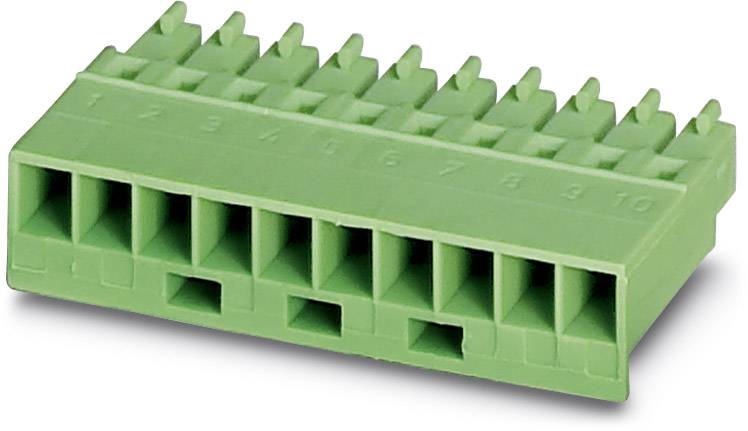

Zelený, obdĺžnikový konektor s desiatimi očíslovanými otvormi v dvoch radoch, pravdepodobne určený pre elektronické prepojenia.

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

MCC

Raster (rozteč)

3.81 mm

Datasheety: (PDF)

Doručenie: Po 14. 9.

4 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (0,58 € / kus)

28,99 €

s DPH

Už len 4 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Printed-circuit board connector MCC 1/ 2-STZ-3,81

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 2

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: MCC

Raster (rozteč): 3.81 mm

Počet kontaktov v rade: 2

Počet pólov: 2

Šírka: 23.10 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

AWG max.: 18

AWG min.: 24

Rozmer.: (d x š x v) 8.41 x 23.10 x 8.70 mm

Pripojenie: krimpované

Číslo výrobcu: 1852176

Farba: zelená

Priemyslové balenie: áno

Finálna úprava kontaktu: pocínované

Menovité napätie: 160 V

V: 8.70 mm

Dĺžka: 8.41 mm

Typ: MCC 1/ 2-STZ-3,81

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 568582 Printed-circuit board connector MCC 1/ 2-STZ-3,81 1852176 Phoenix Contact

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 568582 Printed-circuit board connector MCC 1/ 2-STZ-3,81 1852176 Phoenix Contact

Popis

Plug component, Nominal current: 8 A, Rated voltage (III/2): 160 V, Number of positions: 2, Pitch: 3.81 mm, Connection method: Crimp connection, Color: green, Corresponding female crimp contacts with current [A] and conductor cross section range [mm²] data: 5A/MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0,5-1,0 (1859991)
