Printed-circuit board connector MCC 1/ 3-STZ-3,81 1852189 Phoenix Contact

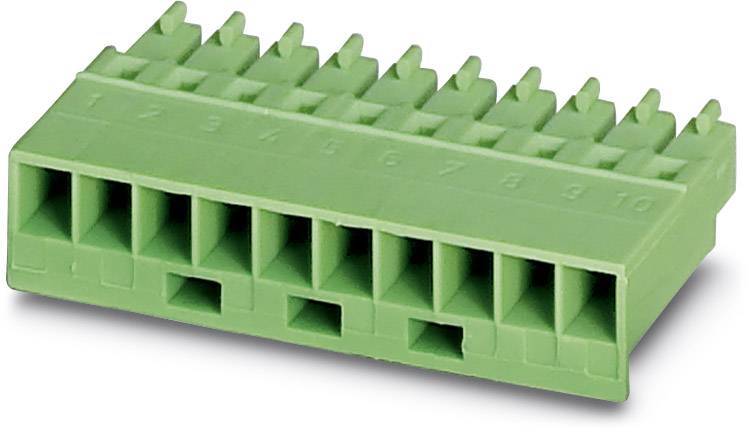

Zelený konektor s desiatimi kontaktmi v obdĺžnikovom usporiadaní, vhodný pre elektrické pripojenia v technických zariadeniach.

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

MCC

Raster (rozteč)

3.81 mm

Datasheety: (PDF)

Doručenie: Ut 4. 8.

28 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (0,76 € / kus)

37,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Printed-circuit board connector MCC 1/ 3-STZ-3,81

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: MCC

Raster (rozteč): 3.81 mm

Počet kontaktov v rade: 3

Počet pólov: 3

Šírka: 23.10 mm

Menovitý prúd: 8 A

Menovitý prúd - filter: 8 A

Obsah: 50 ks

AWG max.: 18

AWG min.: 24

Rozmer.: (d x š x v) 8.70 x 23.10 x 12.22 mm

Pripojenie: krimpované

Číslo výrobcu: 1852189

Farba: zelená

Priemyslové balenie: áno

Finálna úprava kontaktu: pocínované

Menovité napätie: 160 V

V: 12.22 mm

Dĺžka: 8.70 mm

Typ: MCC 1/ 3-STZ-3,81

Na stiahnutie

Datasheet

Datasheet 567360 Printed-circuit board connector MCC 1/ 3-STZ-3,81 1852189 Phoenix Contact

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 567360 Printed-circuit board connector MCC 1/ 3-STZ-3,81 1852189 Phoenix Contact

Popis

Plug component, Nominal current: 8 A, Rated voltage (III/2): 160 V, Number of positions: 3, Pitch: 3.81 mm, Connection method: Crimp connection, Color: green, Corresponding female crimp contacts with current [A] and conductor cross section range [mm²] data: 5A/MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0,5-1,0 (1859991)
