Printed-circuit board connector MSTBC 2,5/ 6-ST-5,08 1808858 Phoenix Contact

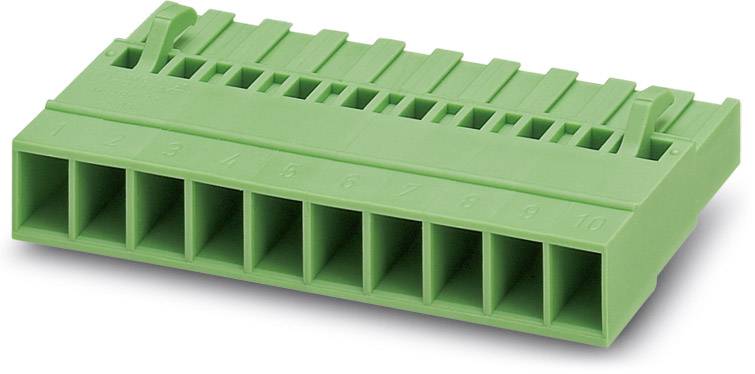

Zelený elektrický konektor s desiatimi kontaktmi, číslovanými od jednej do desať.

Ilustračný obrázok

Kategória výrobku

zásuvkové púzdro na kábel

Prevedenie

zásuvka, rovná

Počet riadkov

Rad

MSTBC

Raster (rozteč)

5.08 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

239 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (1,12 € / kus)

55,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Printed-circuit board connector MSTBC 2,5/ 6-ST-5,08

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 6

Technické parametre

Kategória výrobku: zásuvkové púzdro na kábel

Prevedenie: zásuvka, rovná

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: MSTBC

Vlastnosti: so skrutkovým uzáverom

Raster (rozteč): 5.08 mm

Počet kontaktov v rade: 6

Počet pólov: 6

Šírka: 30.44 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

AWG max.: 14

AWG min.: 20

Rozmer.: (d x š x v) 10.00 x 30.44 x 25.00 mm

Pripojenie: krimpované

Číslo výrobcu: 1808858

Farba: zelená

Priemyslové balenie: áno

Finálna úprava kontaktu: pocínované

Menovité napätie: 320 V

V: 25.00 mm

Dĺžka: 10.00 mm

Typ: MSTBC 2,5/ 6-ST-5,08

Na stiahnutie

Datasheet

Datasheet 569100 Printed-circuit board connector MSTBC 2,5/ 6-ST-5,08 1808858 Phoenix Contact

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 569100 Printed-circuit board connector MSTBC 2,5/ 6-ST-5,08 1808858 Phoenix Contact

Popis

Plug component, Nominal current: 12 A, Rated voltage (III/2): 320 V, Number of positions: 6, Pitch: 5.08 mm, Connection method: Crimp connection, Color: green, Corresponding female crimp contacts with current [A] and conductor cross section range [mm²] data: 10A/MSTBC-MT 0,5-1,0 (3190564); 10A/MSTBC-MT 0,5-1,0 BA (3190645); 12A/MSTBC-MT 1,5-2,5 (3190551); 12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Bandkontakte
