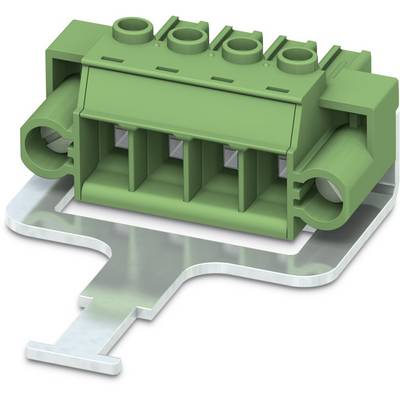

Ilustračný obrázok
Ilustračný obrázok
Printed-circuit board connector PC 5/ 3-STF-SH1-7,62 1778188 Phoenix Contact
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
zásuvkové púzdro na kábel
Prevedenie
zásuvka, rovná
Počet riadkov
1
Rad
PC
Raster (rozteč)
7.62 mm
Datasheety: (PDF)
42 Set(y)
Počet (Veľkosť balenia 50 ks)
Celkom (6,38 € / kus)
319,00 €
s DPH
Doprava zadarmo
Hlavné benefity
Printed-circuit board connector PC 5/ 3-STF-SH1-7,62
- Obsah: 50 ks
- Počet riadkov: 1
- Počet pólov: 3
Technické parametre
- Kategória výrobku
zásuvkové púzdro na kábel
- Prevedenie
zásuvka, rovná
- Počet riadkov
1
- Typ zapojenia konektora
wire to board
- Rad
PC
- Vlastnosti
s lištou tieneného vodiča
s ťahovým puzdrom
- Raster (rozteč)
7.62 mm
- Počet kontaktov v rade
3
- Počet pólov
3
- Šírka
77.80 mm
- Menovitý prúd
41 A
- Menovitý prúd - filter
41 A
- Obsah
50 ks
- AWG max.
10
- AWG min.
24
- Dĺžka izolácie (max.)
10.00 mm
- Rozmer.
(d x š x v) 21.20 x 77.80 x 38.08 mm
- Pripojenie
skrutková svorka
zástrčka
- Číslo výrobcu
1778188
- Farba
zelená
- Priemyslové balenie
áno
- Materiál kontaktu
pocínované
- Finálna úprava kontaktu
pocínované
- Menovité napätie
1000 V
- V
38.08 mm
- Dĺžka
21.20 mm
- Maximálny prierez
10 mm²
- Prierez min
0.2 mm²
- Typ
PC 5/ 3-STF-SH1-7,62
Na stiahnutie
Datasheet
Datasheet 192494 Printed-circuit board connector PC 5/ 3-STF-SH1-7,62 1778188 Phoenix Contact
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 192494 Printed-circuit board connector PC 5/ 3-STF-SH1-7,62 1778188 Phoenix Contact
Popis
Plug component, Nominal current: 41 A, Rated voltage (III/2): 1000 V, Number of positions: 3, Pitch: 7.62 mm, Connection method: Screw connection, Color: green, Contact surface: Tin
