PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-L PCE Instruments PCE-SCI-L PCE-SCI-L 1 ks

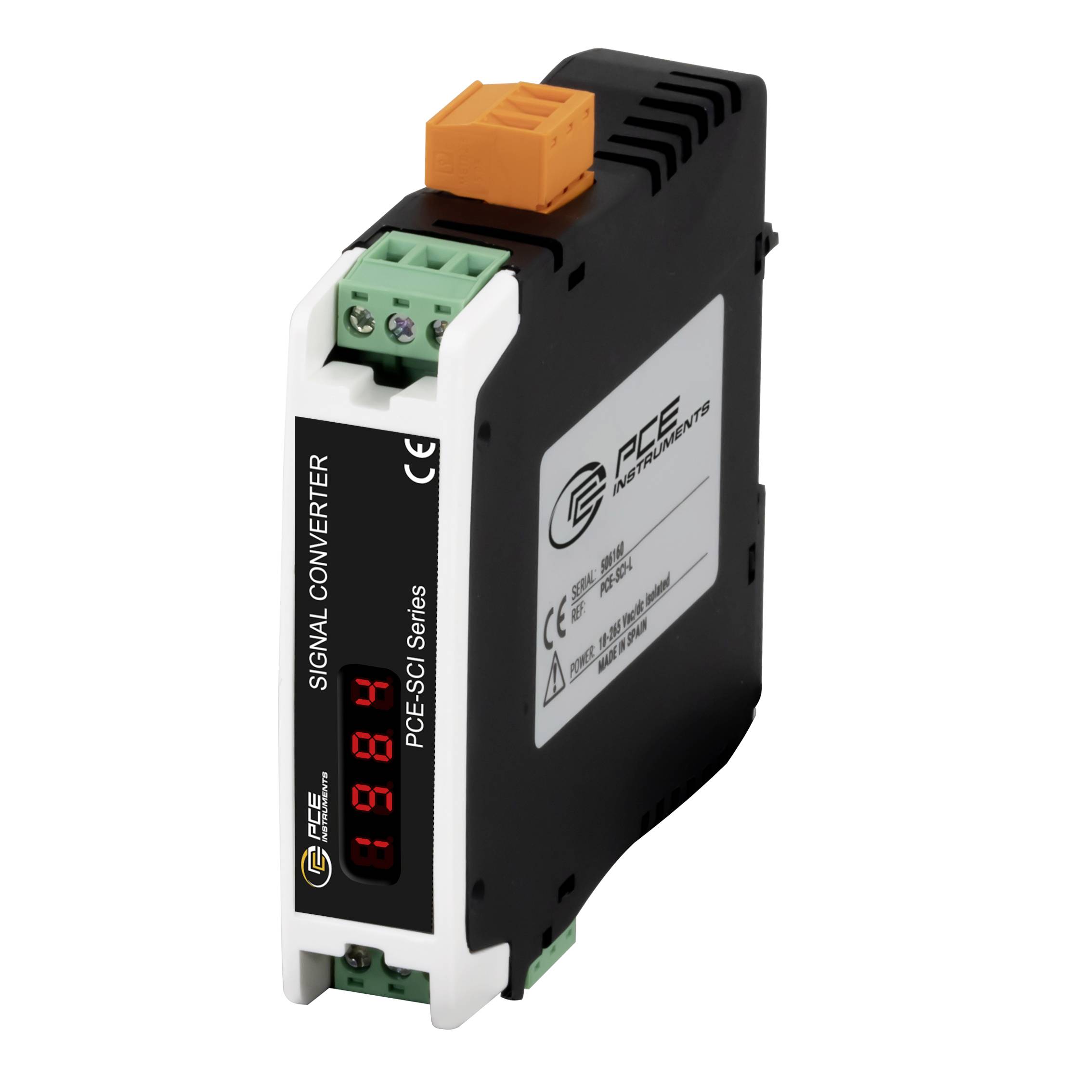

Modul priemyselného prevodníka signálu s červeným LED displejom a skrutkovacími svorkami na bielom pozadí.

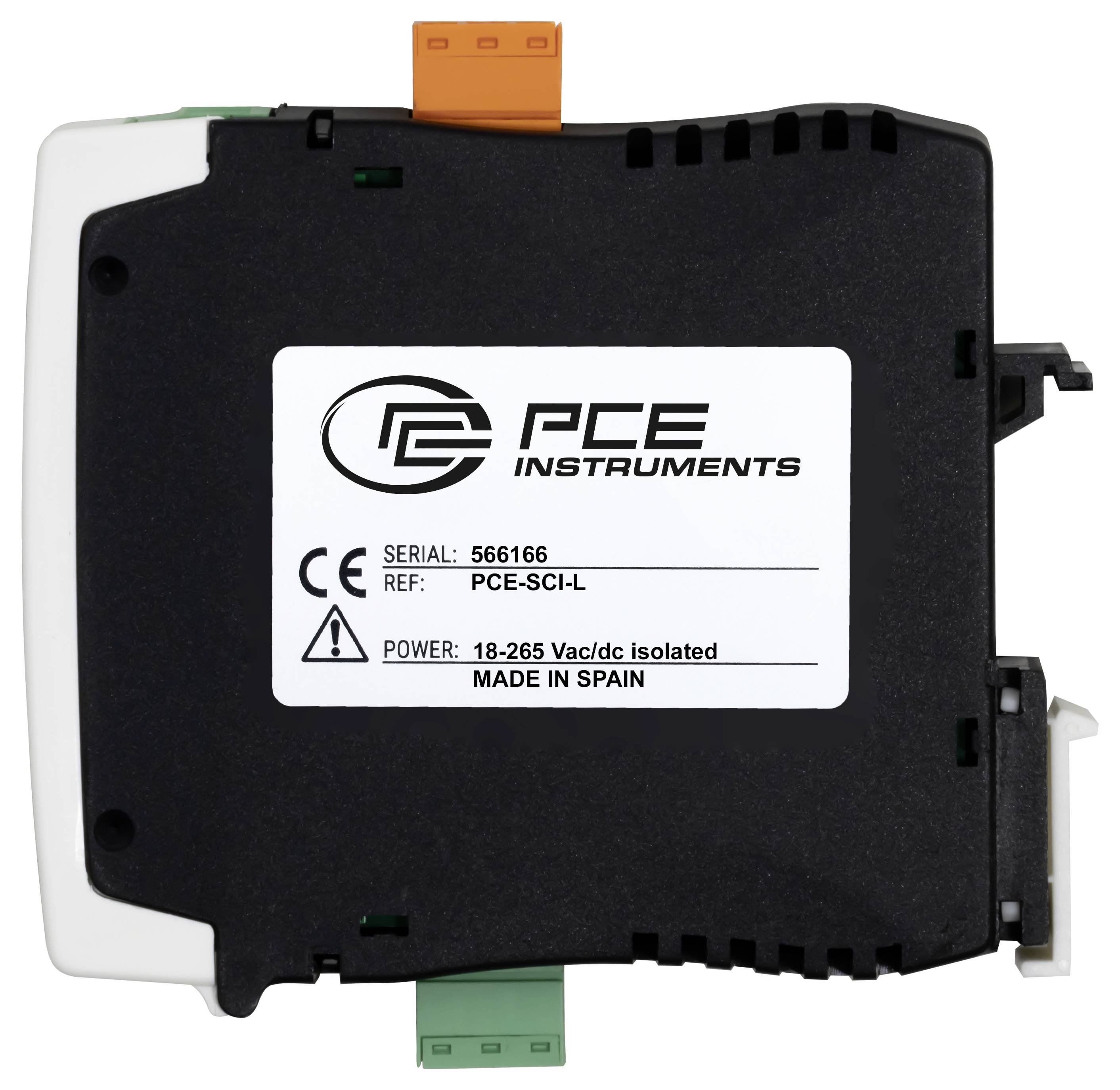

Priemyselný modul PCE Instruments označený „PCE-SCI-L" so sériovým číslom 566166, značkou CE a priemerateľnosťou 18-265 V AC/DC izolované, vyrobený v Španielsku.

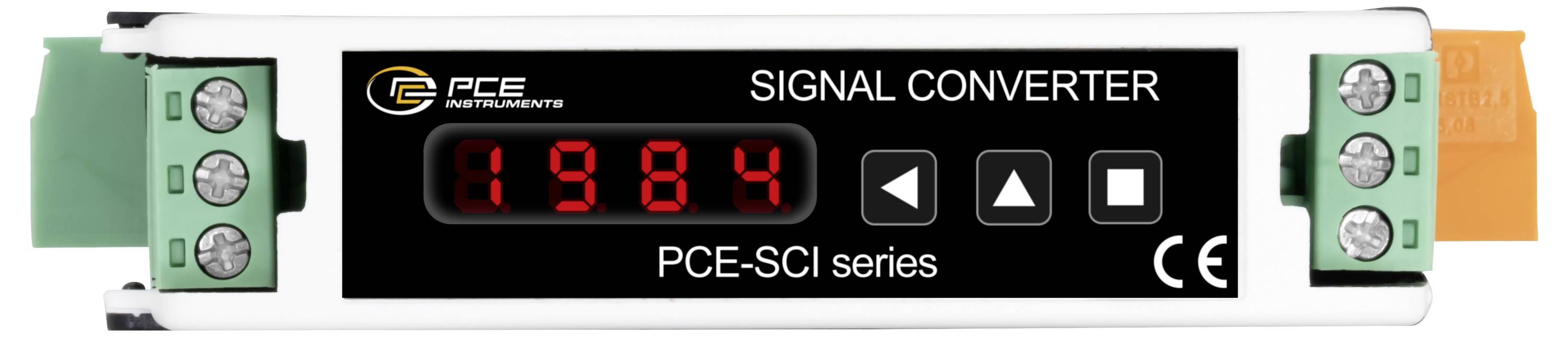

Displej digitálneho преvodníka signálu zobrazujúci červené číselné znázornenie 19.84, s tromi ovládacími tlačidlami a zelenými/oranžovými svorkami na oboch koncoch.

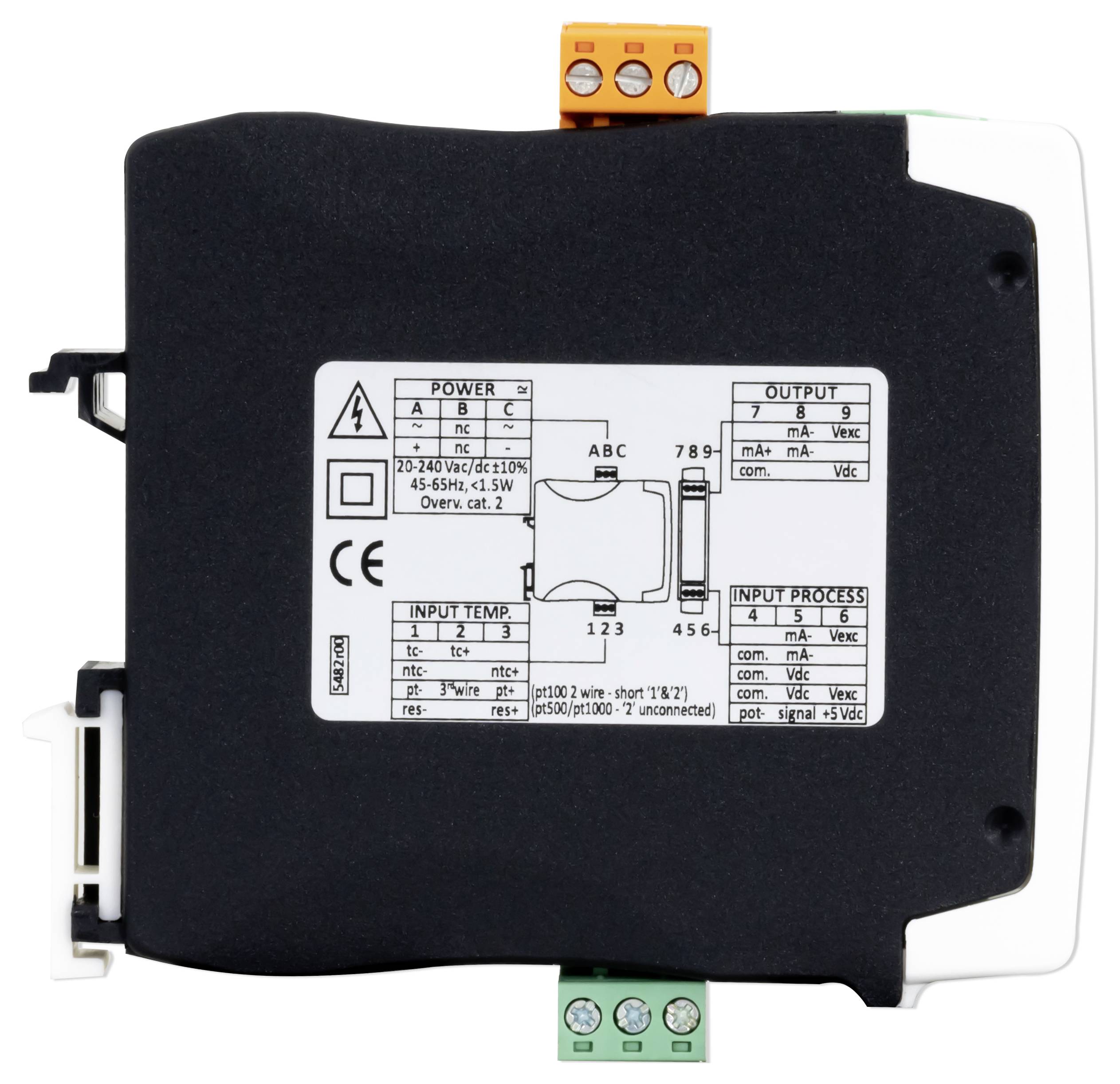

Čierny priemyselný elektronický modul s prívodnými svorkami a označením schémy zapojenia na prednej strane.

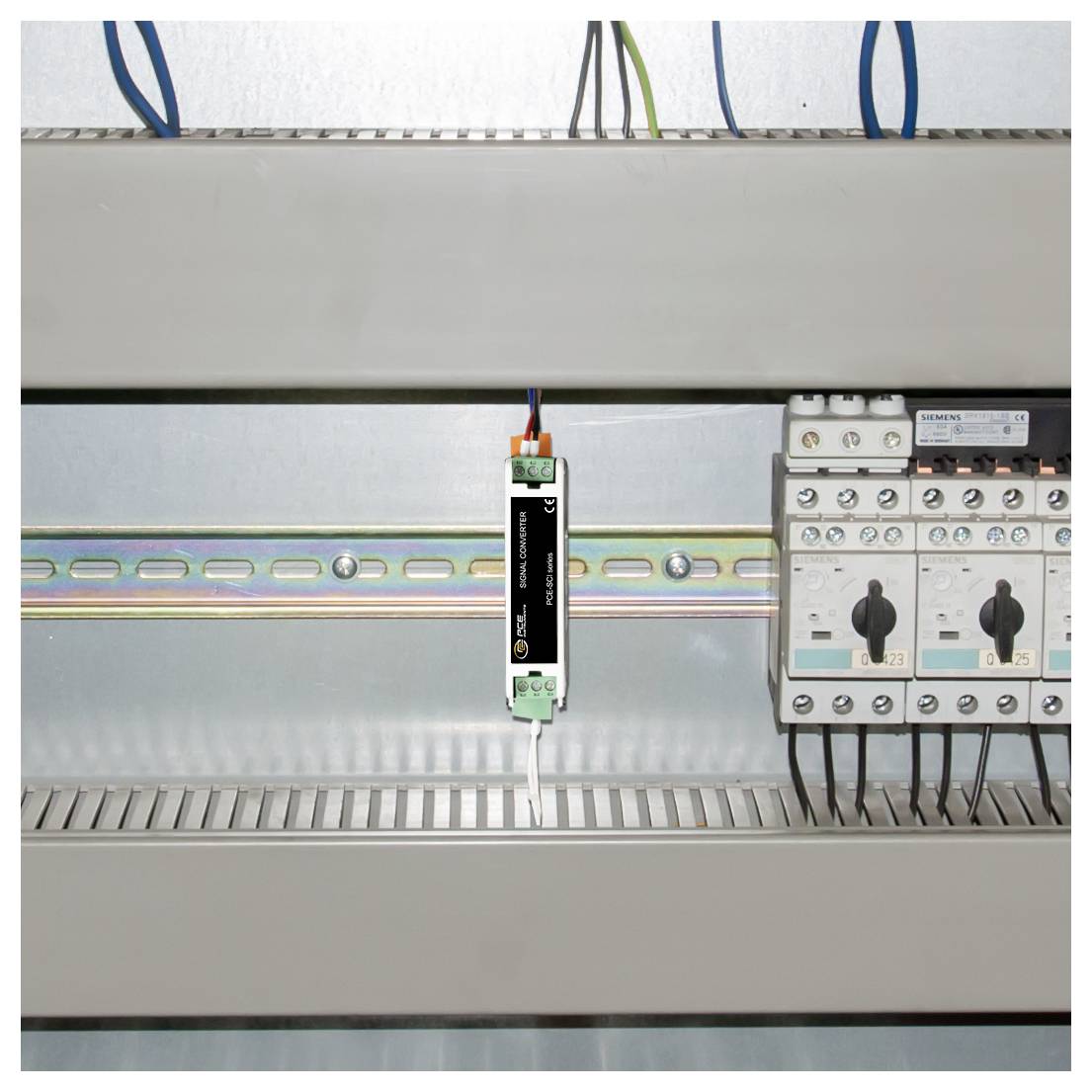

Elektrický ovládací panel s komponentami namontovanými na DIN lište, vrátane centrálneho relé modulu a dvoch Siemensových prúdových chráničov na pravej strane.

1/5

Kategória výrobku

oddeľovací transformátor

Vstupný signál max. (Prúd)

20 mA

Vstupný signál max. (Napätie)

15 V

Typ

PCE-SCI-L

Rozmer.

(d x š x v) 106 x 108 x 22.5 mm

Datasheety: (PDF)

Doručenie: Ut 6. 10.

1 Ks

Počet

Celkom (178,85 € / kus)

178,85 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-L

Izolačný prevodník signálu pre montáž na DIN lištu
Rozsah merania 0... 600 V AC/DC
Výstupné signály v 4... 20mA a 0... 10 V
konfigurovateľné pomocou klávesnice
Aktuálny rozsah merania 0... 5A AC/DC
Meranie frekvencie Montáž na DIN lištu
Rozsah merania 0... 600 V AC/DC
aktívny a pasívny výstupný signál
Meranie frekvencie
Rozsah merania 0... 5A AC/DC

Technické parametre

Jednosmerné napätie DC
Rozsah merania -80 mV ... +80 mV
Rozlíšenie 0,1mV
Presnosť 0,05 až 0,15 % FS v závislosti od vstupného rozsahu.
Všeobecné technické údaje
Výstupy 4... 20 mA, 0... 10 V DC
Typ displeja 7 segmentový, 2 číslice
Bezpečnostný štandard CAT II / 300V
Montáž Montáž na DIN lištu 35 mm
Izolácia 3000 Vrms po dobu 60 s (vstup, výstup, napájanie)
Jazyk menu angličtina (USA)
Trieda ochrany (prístroj) IP30
Napájanie 24... 240 V DC ±10%, 45 ... 65 Hz, izolovaný
Hmotnosť: 126 g
Rozmery (D x Š x V) 110 x 22 x 118 mm
Prevádzkové podmienky 0... 50°C, 0... 95 % RH
Podmienky skladovania -20 ... 70°C, 0... 95 % RH

Typ: PCE-SCI-L

Kategória výrobku: oddeľovací transformátor

Vstupný signál max. (Prúd): 20 mA

Vstupný signál max. (Napätie): 15 V

Rozmer.: (d x š x v) 106 x 108 x 22.5 mm

Pripojenie: svorkovnice
skrutková svorka
svorka
KONEKTOR

Výstupný signál (napätie): 0-10

Prevádzkové napätie: 18 - 265 V

Prevádzkové napätie max.: 265 V

Min. prevádzkové napätie: 18 V DC/AC

Záťaž: 10

Vstupný signál (napätie): 10

Obsah: 1 ks

Konfigurácia: potenciometer

Šírka: 108 mm

V: 22.5 mm

Dĺžka: 106 mm

Spĺňa RoHS: áno

Druh senzora: PT100
PT500
PT1000

Príkon prúdu: 3 W

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -20 °C

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.25 mm²

Prierez pevný (min.): 1 mm²

Na stiahnutie

Datasheet

Datasheet 3192942 PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-L PCE Instruments PCE-SCI-L PCE-SCI-L 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3192942 PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-L PCE Instruments PCE-SCI-L PCE-SCI-L 1 ks

Popis

Oddeľovací prevodník signálu má nastaviteľný merací rozsah 0 ... 600 V AC/DC a môže teda merať širokú škálu napätí. Napríklad je možné pripojiť oddeľovací prevodník signálu k napájaciemu vedeniu za účelom monitorovania privedeného napätia. Okrem merania napätia môže oddeľovací prevodník signálu priamo merať aj prúd s maximálnym nastaviteľným rozsahom merania 0 ... 5 A AC/DC. Na rozšírenie prúdového rozsahu je možné k prevodníku izolačného signálu pripojiť prúdový transformátor. Nameraná hodnota je potom prevodníkom oddeľovacieho signálu prevedená na štandardizovaný analógový signál 4 ... 20 mA alebo 0 ... 10 V. Izolačný prevodník signálu je preto ideálnym rozšírením systému riadenia procesov.

Keďže vstupný a výstupný rozsah je možné nastaviť identicky, je možné použiť prevodník oddeľovacieho signálu na galvanické oddelenie. Prevodník izolačného signálu sa konfiguruje priamo pomocou klávesnice. To znamená, že na nastavenie prevodníka signálu nie je potrebný žiadny ďalší kábel ani softvér. Oddeľovací prevodník signálu je namontovaný na DIN lištu. Prevodník signálu je prevádzkovaný s napätím 18... 265 V AC/DC pri frekvencii 45... 65 Hz.
