PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-P PCE Instruments PCE-SCI-P PCE-SCI-P 1 ks

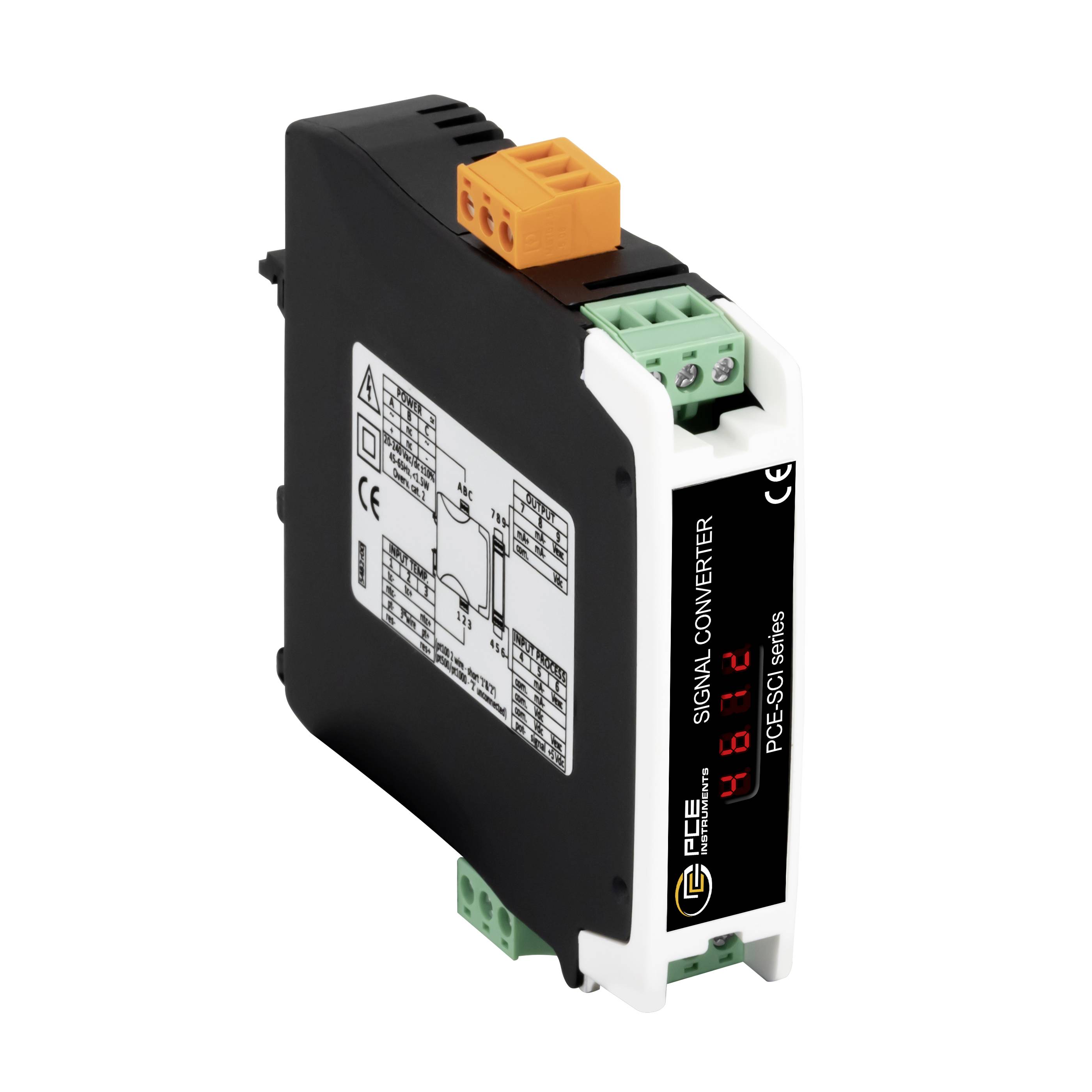

Priemyselný prevodný modul signálu s oranžovými a zelenými konektormi svorkového radu a digitálnym displejom na čierno-bielom puzdre.

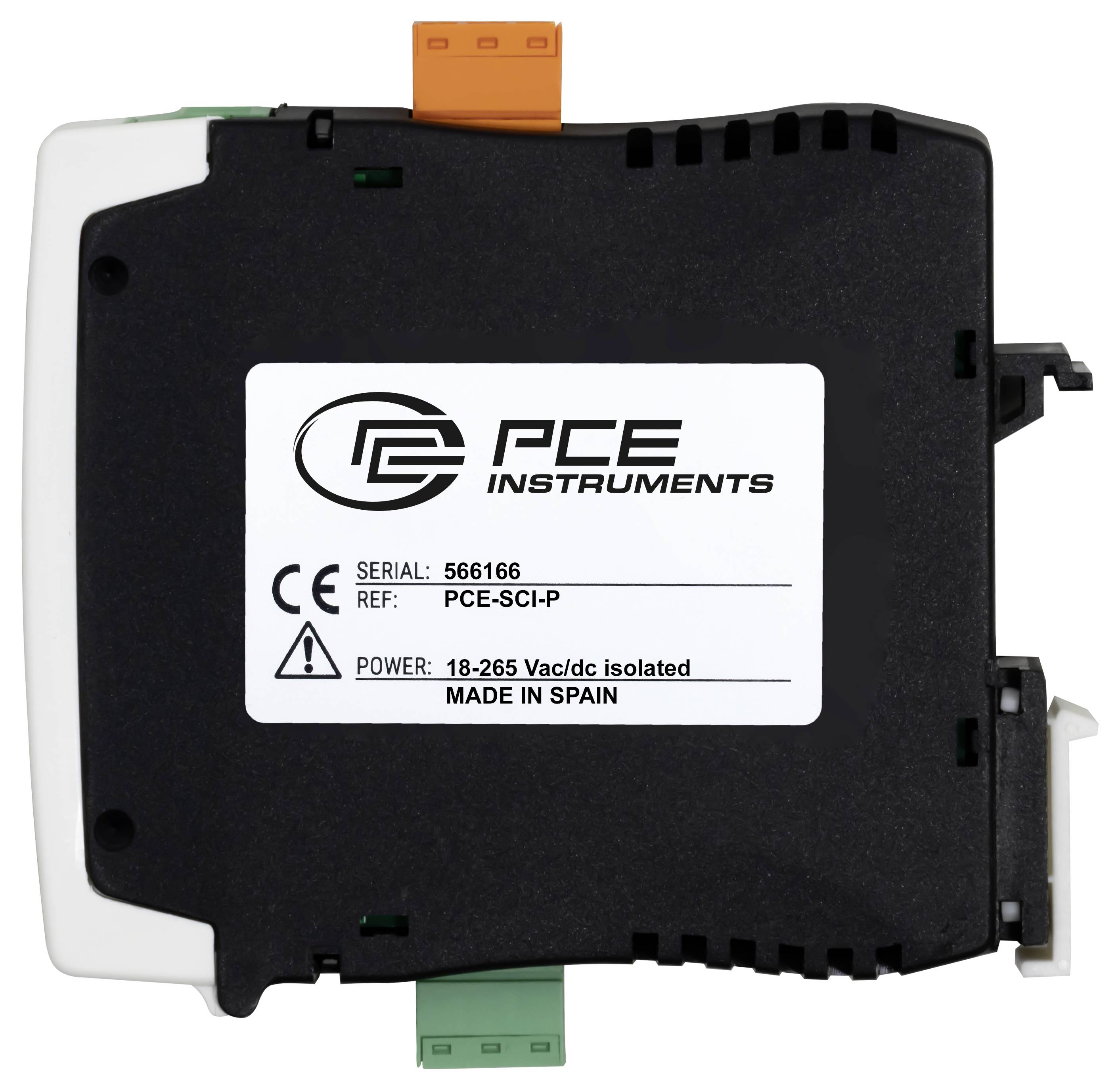

Čierny modul PCE Instruments s bielym štítkom zobrazujúcim sériové číslo 566166, ref PCE-SCI-P, napájanie 18-265 Vac/dc izolované, vyrobené v Španielsku

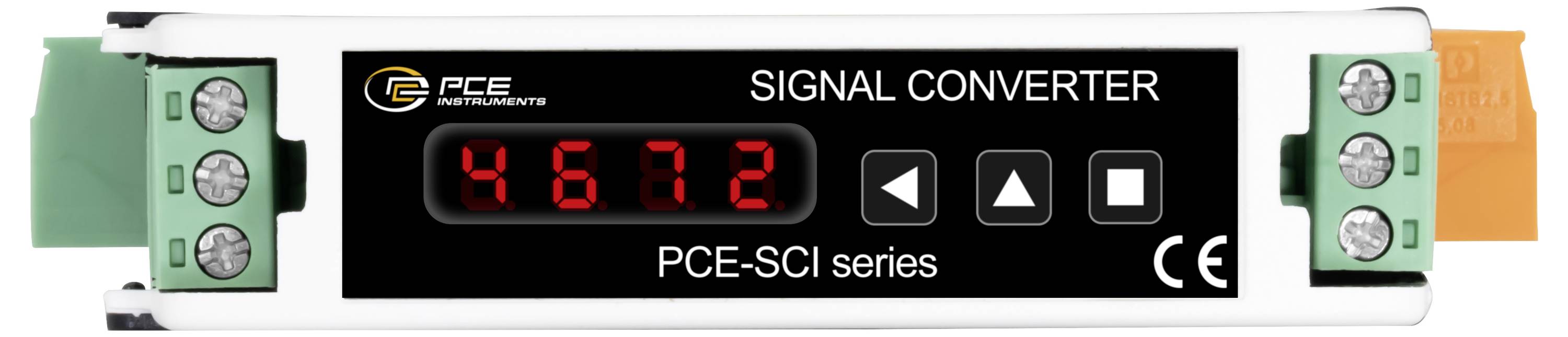

Čelný pohľad na konvertor signálu PCE-SCI s červeným LED displejom zobrazujúcim 48.72 a tromi ovládacími tlačidlami, namontovaný so zelenými svorkovnicami na oboch koncoch.

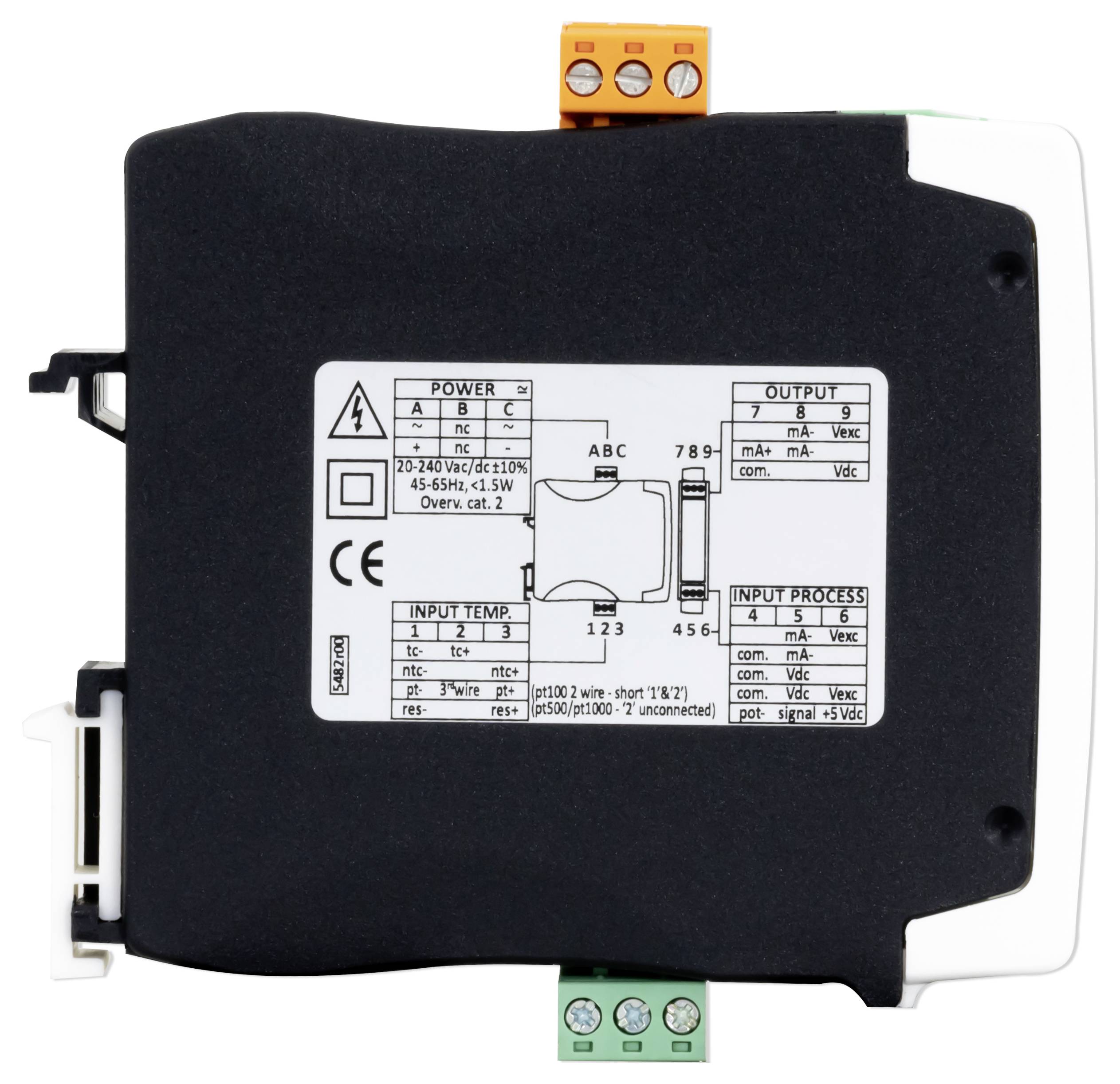

Čierny priemyselný riadiaci modul s označenými pripojeniami terminál napájania, vstupu a výstupu na bielom pozadí.

Elektrický kontrolný panel s komponentmi na DIN lištu, vrátane centrálneho relé modulu a spínačov na pravej strane.

1/5

Kategória výrobku

oddeľovací transformátor

Vstupný signál max. (Prúd)

20 mA

Vstupný signál max. (Napätie)

15 V

Typ

PCE-SCI-P

Rozmer.

(d x š x v) 106 x 108 x 22.5 mm

Datasheety: (PDF)

Doručenie: Št 8. 10.

2 Ks

Počet

Celkom (178,85 € / kus)

178,85 €

bez DPH.

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-P

Izolačný prevodník signálu prúd - napätie - teplota
Izolačný prevodník signálu s viac ako 100 nastaviteľnými kombináciami
analógové vstupné signály (0 ... 10V, 4... 20 mA, Pt100, termočlánky) do galvanicky oddelených, analógových štandardných signálov
voľne škálovateľné
funkčné za menej ako 5 minút
konvertuje analógový vstupný rozsah
úplná galvanická izolácia
Napájanie 18... 265 V AC/DC

Technické parametre

Všeobecné technické údaje
Vstupy 4... 20 mA, 0... 10 VDC, Pt100 3-vodič, Pt100 2-vodič, Pt500, Pt1000, Termočlánok J, Termočlánok K, Termočlánok T, Termočlánok E, Termočlánok S, Termočlánok R, Termočlánok N, Termočlánok C, Termočlánok B, 0... 1MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, nominálny potenciál 250 Ω ... 15kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 440304, NTC 440104, NTC 440104, NTC 440104
Výstupy 4... 20 mA, 0... 10 V DC
Typ displeja 7 segmentový, 2 číslice
Bezpečnostný štandard CAT II / 300V
Montáž Montáž na DIN lištu 35 mm
Izolácia 3000 Vrms po dobu 60 s (vstup, výstup, napájanie)
Jazyk menu angličtina (USA)
Trieda ochrany (prístroj) IP30
Napájanie 24... 240 V DC ±10%, 45 ... 65 Hz, izolovaný
Hmotnosť: 130 g
Rozmery (D x Š x V) 110 x 22 x 118 mm
Prevádzkové podmienky 0... 50°C, 0... 95 % RH
Podmienky skladovania -20 ... 70°C, 0... 95 % RH

Typ: PCE-SCI-P

Kategória výrobku: oddeľovací transformátor

Vstupný signál max. (Prúd): 20 mA

Vstupný signál max. (Napätie): 15 V

Rozmer.: (d x š x v) 106 x 108 x 22.5 mm

Pripojenie: svorkovnice
skrutková svorka
svorka
KONEKTOR

Výstupný signál (napätie): 0-10

Prevádzkové napätie: 18 - 265 V

Prevádzkové napätie max.: 265 V

Min. prevádzkové napätie: 18 V DC/AC

Záťaž: 10

Vstupný signál (napätie): 10

Obsah: 1 ks

Konfigurácia: potenciometer

Šírka: 108 mm

V: 22.5 mm

Dĺžka: 106 mm

Spĺňa RoHS: áno

Druh senzora: PT100
PT500
PT1000

Príkon prúdu: 3 W

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -20 °C

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.25 mm²

Prierez pevný (min.): 1 mm²

Na stiahnutie

Datasheet

Datasheet 3192943 PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-P PCE Instruments PCE-SCI-P PCE-SCI-P 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3192943 PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-P PCE Instruments PCE-SCI-P PCE-SCI-P 1 ks

Popis

Oddeľovací prevodník signálu konvertuje analógový vstupný signál na zodpovedajúci analógový výstupný signál. Vstupné a výstupné signály z prevodníka oddeľovacieho signálu sú úplne galvanicky oddelené. Vstupný a výstupný rozsah sa nastavuje pomocou dvoch tlačidiel. Typ nastavenia sa zobrazuje na internom LED displeji.

Viac ako 100 rôznych kombinácií vstupu a výstupu, ako aj voľné škálovanie v rámci nastavených rozsahov robí z tohto prevodníka izolačného signálu univerzálne použiteľné zariadenie a šetrí drahé a časovo náročné ukladanie rôznych typov. Keďže vstupný a výstupný rozsah je možné nastaviť identicky, je možné prevodník signálu použiť aj na galvanické oddelenie. Oddeľovací prevodník signálu sa jednoducho nacvakne na C alebo na DIN lištu. Oddeľovací prevodník signálu je možné prevádzkovať s napätím medzi 18... 265 V AC/DC
